中国电信内部技术培训资料2——宽带网用户安装及维护排错手册2010VIP专享

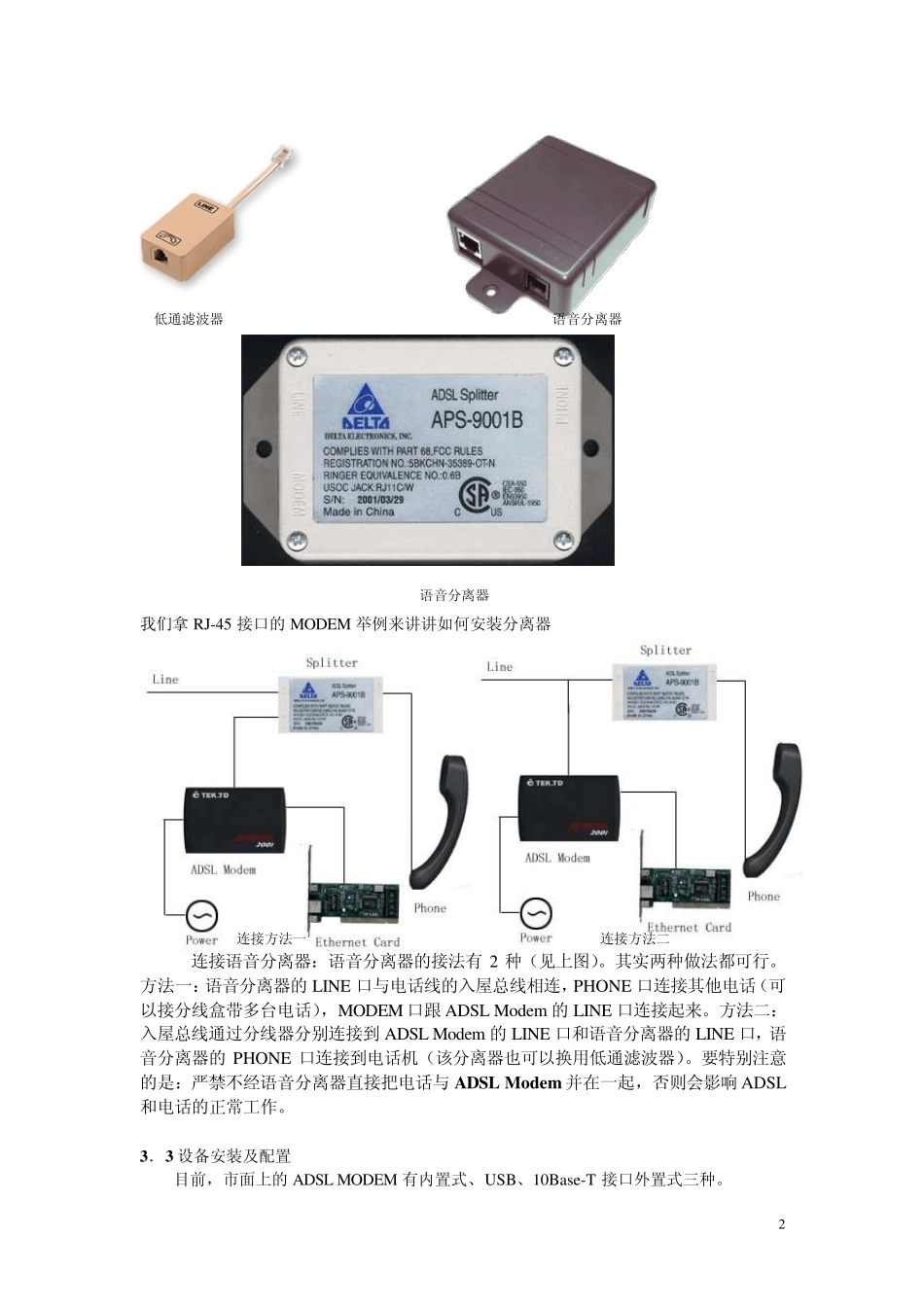

1 第三章 ADSL 部分 3．1 ADSL 技术简介 ASDL（Asy mmetrical Digital Su bscriber Line）,中文名字叫非对称数字用户专线。非数字用户线路 (ADSL)与以往调制解调技术的主要区别在于其上下行速率是非对称的，即上下行速率不等， ADSL 技术的高下行速率和相对而言较慢的上行速率非常适于做 Internet 浏览使用。 3．1．1 ADSL 技术特点 技术成熟，标准化程度高，是目前商用化程度最好的宽带接入解决方案。 它在同一铜线上分别传送数据和语音信号，互不影响，数据信号并不通过电话交换机设备，减轻了电话交换机的负载，并且不需要拨号，一直在线，属于专线上网方式。这意味着使用 ADSL 上网并不需要缴付另外的电话费。 由于每根双绞线由每个ADSL 用户独有，因而 ADSL 带宽也由每个ADSL 用户所独占，而非带宽共享。 采用先进的 DMT 线路编码方式，抗串音和其他干扰的能力较强，并可根据线路长度，噪声情况自适应地选择传输速率比起普通拨号 Modem 的最高 56K速率，以及N-ISDN 128K的速率，ADSL 的速率优势是不言而喻的。 3．1．2 传输性能 传输速率高，下行宽带最高可达8Mb/s，上行带宽可达最高 640kb/s，分别是传统拨号Modem (56kb/s)的 100 多倍和 10 多倍。 ADSL 系统的传送距离可达3-4 公里甚至更远，但速率会因为距离远，衰耗大而有明显降低。 3．1．3 配置需求 硬件要求： 1、计算机：586 奔腾以上 IBM 兼容机，64M 以上内存，80M 以上硬盘剩余空间； ADSL 终端设备：ADSL MODEM(目前，电信营业台有多种 MODEM 提供，USB MODEM 需要计算机有USB 接口，10BaseT 接口 MODEM 还需要另配以太网卡)。 2、软件要求： 普通用户自备安装 WIN98 及以上操作系统，及使用 INTERNET EXPLOREP 4.0 以上或 NETSCAPE4.0 以上浏览器。 虚拟拨号软件（Enternet 、WinPoET、raspppoe 等） 3．2 线路连接 现存的用户环路主要由UTP（非屏蔽双绞线）组成。UTP 对信号的衰减主要与传输距离和信号的频率有关，如果信号传输超过一定距离，信号的传输质量将难以保证。同时，线路上的桥接抽头也将增加对信号的衰减。 因此，线路衰减是影响 ADSL 性能的主要因素。因为家庭电话线路未做专业的预埋，或分机过多，成为影响线路的主要环节。为减少室内部分对线路的影响，一般要求使用分离器，下面介绍分离器及其使用方法。 2 低通滤波器 语音分离器 语音分离器 我们拿RJ-45 接口...
