中国联通皮线光缆技术规范书

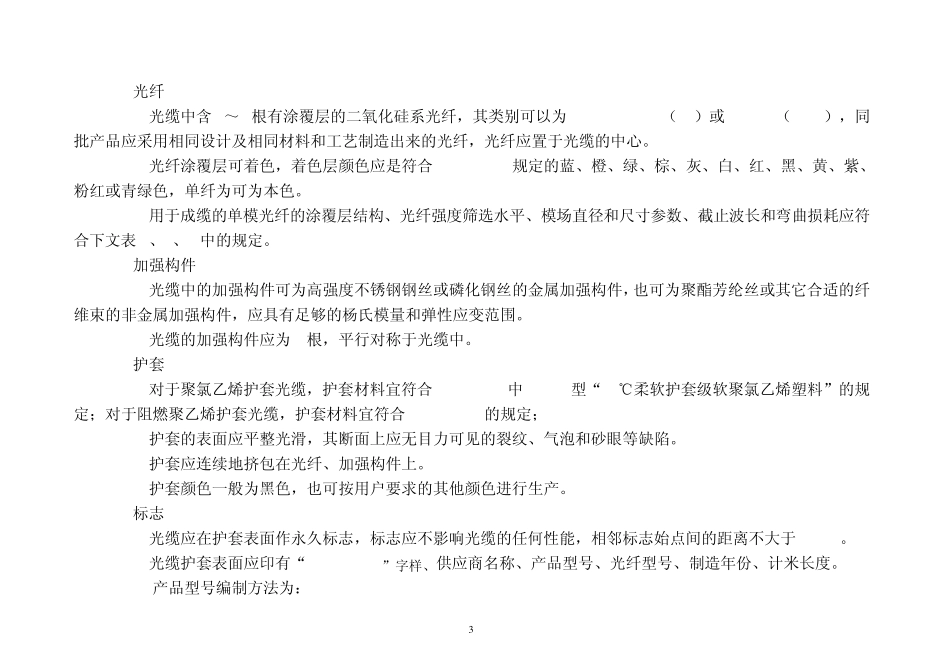

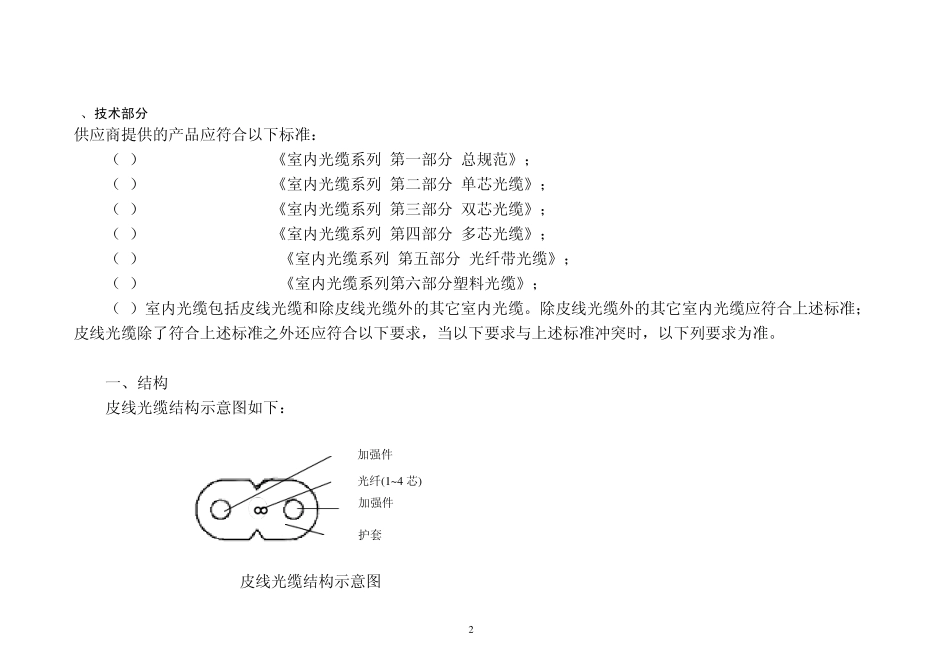

1 中国联合网络通信集团有限公司 山东省分公司 接入网用蝶形引入光缆（皮线光缆）技术规范 编制单位：济南长光通信设备有限公司 编制日期：2009年 12月 8号 2 1、技术部分 供应商提供的产品应符合以下标准： （1）YD/T 1258.1-2003《室内光缆系列 第一部分 总规范》； （2）YD/T 1258.2-2003《室内光缆系列 第二部分 单芯光缆》； （3）YD/T 1258.3-2003《室内光缆系列 第三部分 双芯光缆》； （4）YD/T 1258.4-2005《室内光缆系列 第四部分 多芯光缆》； （5）YD/T 1258.5-2005 《室内光缆系列 第五部分 光纤带光缆》； （6）YD/T 1258.6-2006 《室内光缆系列第六部分塑料光缆》； （7）室内光缆包括皮线光缆和除皮线光缆外的其它室内光缆。除皮线光缆外的其它室内光缆应符合上述标准；皮线光缆除了符合上述标准之外还应符合以下要求，当以下要求与上述标准冲突时，以下列要求为准。 一、结构 皮线光缆结构示意图如下： 皮线光缆结构示意图 加强件 光纤(1~4 芯) 加强件 护套 3 1.1光纤 1.1.1光缆中含 1～4根有涂覆层的二氧化硅系光纤，其类别可以为 ITU-T G.657A（C1）或 G.652D（B1.3），同批产品应采用相同设计及相同材料和工艺制造出来的光纤，光纤应置于光缆的中心。 1.1.2光纤涂覆层可着色，着色层颜色应是符合 GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤为可为本色。 1.1.3用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长和弯曲损耗应符合下文表 1、2、3中的规定。 1.2加强构件 1.2.1光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，应具有足够的杨氏模量和弹性应变范围。 1.2.2光缆的加强构件应为 2根，平行对称于光缆中。 1.3护套 1.3.1对于聚氯乙烯护套光缆，护套材料宜符合 GB/T 8815中 HR-70型“70℃柔软护套级软聚氯乙烯塑料”的规定；对于阻燃聚乙烯护套光缆，护套材料宜符合 YD/T 1113的规定； 1.3.2护套的表面应平整光滑，其断面上应无目力可见的裂纹、气泡和砂眼等缺陷。 1.3.3护套应连续地挤包在光纤、加强构件上。 1.3.4护套颜色一般为黑色，也可按用户要求的其他颜色进行生产。 1.4标志 1.4.1光缆应在护套表面作永久标志，标志应不影响光缆的任何性能，相邻标志始点间的距离不大于 500mm。 1.4.2光缆护套...
