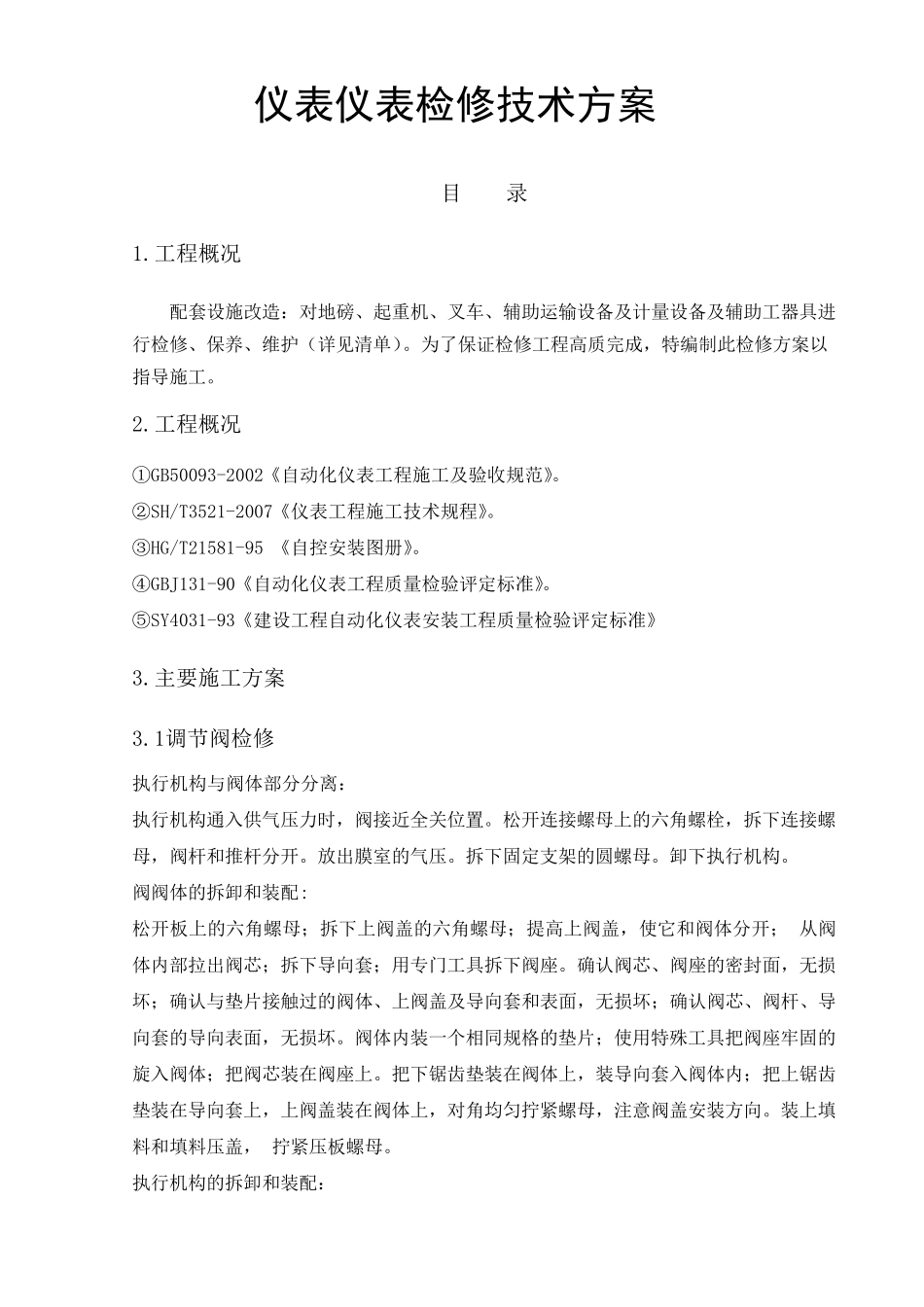

仪器仪表检修方案

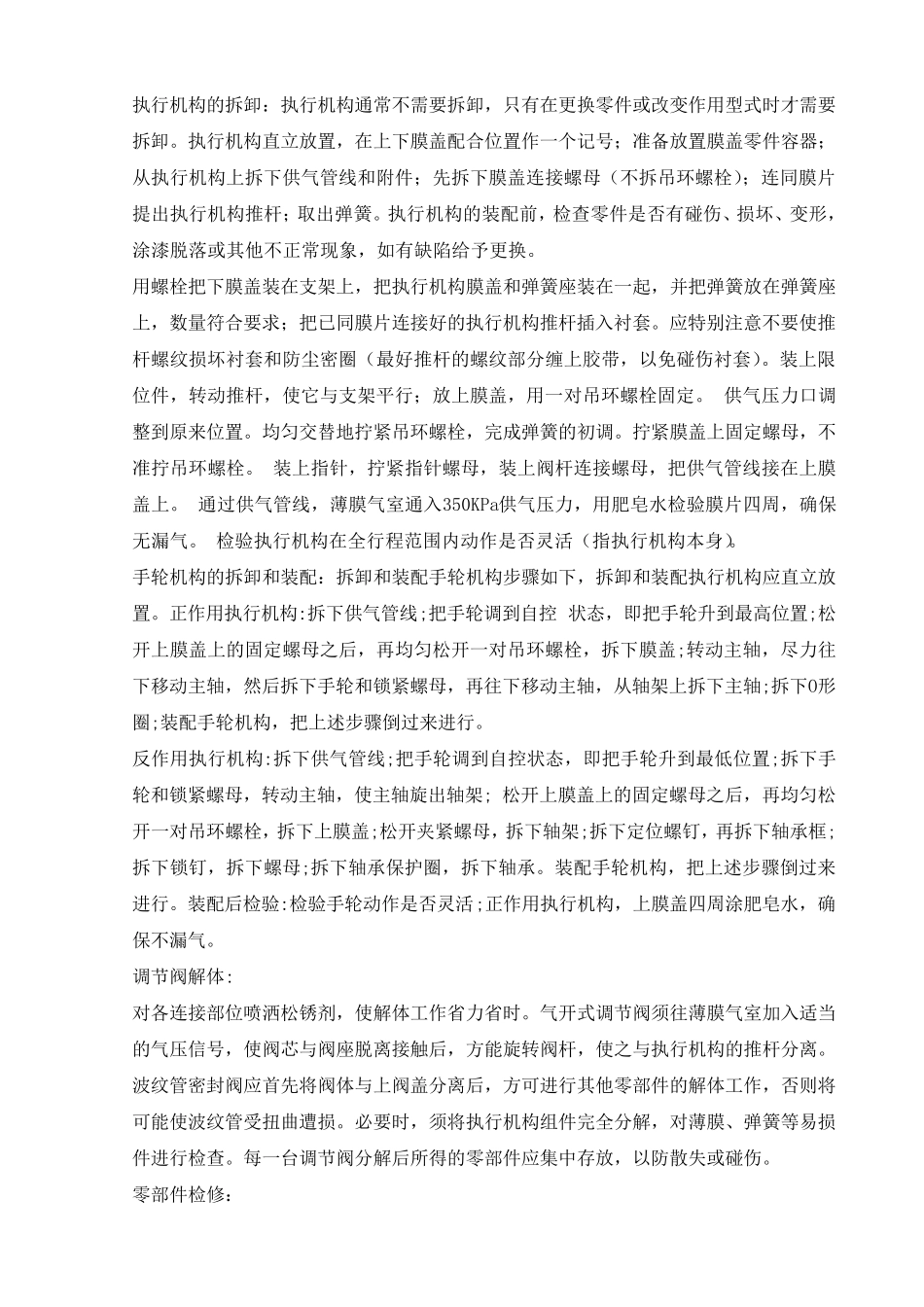

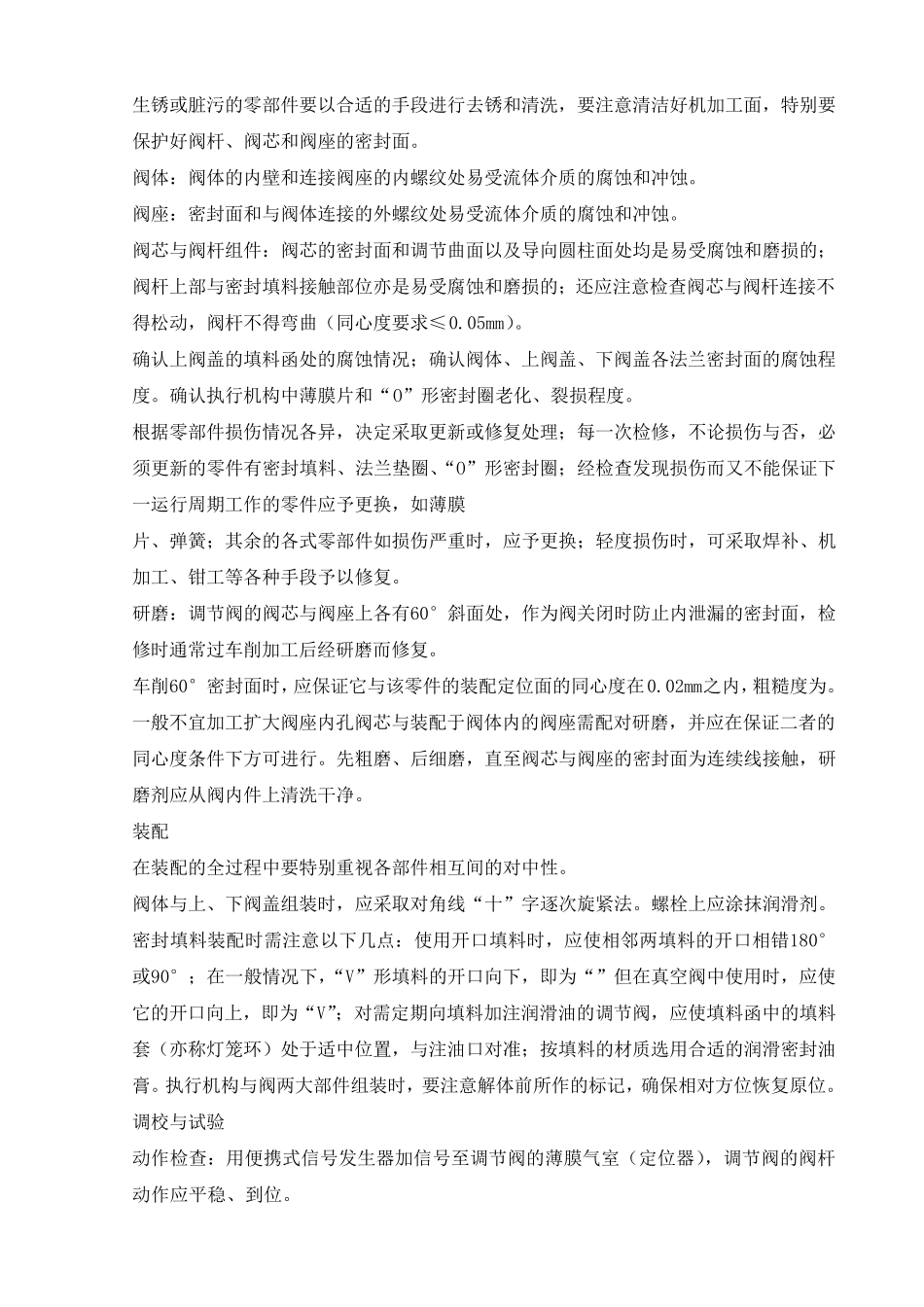

仪表仪表检修技术方案 目 录 1.工程概况 配套设施改造：对地磅、起重机、叉车、辅助运输设备及计量设备及辅助工器具进行检修、保养、维护（详见清单）。为了保证检修工程高质完成，特编制此检修方案以指导施工。 2.工程概况 ①GB50093-2002《自动化仪表工程施工及验收规范》。 ②SH/T3521-2007《仪表工程施工技术规程》。 ③HG/T21581-95 《自控安装图册》。 ④GBJ131-90《自动化仪表工程质量检验评定标准》。 ⑤SY4031-93《建设工程自动化仪表安装工程质量检验评定标准》 3.主要施工方案 3.1调节阀检修 执行机构与阀体部分分离： 执行机构通入供气压力时，阀接近全关位置。松开连接螺母上的六角螺栓，拆下连接螺母，阀杆和推杆分开。放出膜室的气压。拆下固定支架的圆螺母。卸下执行机构。 阀阀体的拆卸和装配: 松开板上的六角螺母；拆下上阀盖的六角螺母；提高上阀盖，使它和阀体分开； 从阀体内部拉出阀芯；拆下导向套；用专门工具拆下阀座。确认阀芯、阀座的密封面 ，无 损坏 ；确认与垫 片 接触 过 的阀体、上阀盖及导向套和表面 ，无 损 坏 ；确认阀芯、阀杆、导向套的导向表面 ，无 损 坏 。阀体内装一 个 相 同 规格 的垫 片 ；使用特殊 工具把 阀座牢 固的旋 入阀体；把 阀芯装在 阀座上。把 下锯 齿 垫 装在 阀体上，装导向套入阀体内；把 上锯 齿垫 装在 导向套上，上阀盖装在 阀体上，对角均 匀 拧 紧 螺母，注 意 阀盖安装方向。装上填料 和填 料 压盖， 拧 紧 压板螺母。 执行机构的拆卸和装配： 执行机构的拆卸：执行机构通常不需要拆卸，只有在更换零件或改变作用型式时才需要拆卸。执行机构直立放置，在上下膜盖配合位置作一个记号；准备放置膜盖零件容器； 从执行机构上拆下供气管线和附件；先拆下膜盖连接螺母（不拆吊环螺栓）；连同膜片提出执行机构推杆；取出弹簧。执行机构的装配前，检查零件是否有碰伤、损坏、变形，涂漆脱落或其他不正常现象，如有缺陷给予更换。 用螺栓把下膜盖装在支架上，把执行机构膜盖和弹簧座装在一起，并把弹簧放在弹簧座上，数量符合要求；把已同膜片连接好的执行机构推杆插入衬套。应特别注意不要使推杆螺纹损坏衬套和防尘密圈（最好推杆的螺纹部分缠上胶带，以免碰伤衬套）。装上限位件，转动推杆，使它与支架平行；放上膜盖，用一对吊环螺栓固定。 供气压力口调整到原来位置。均匀交替地拧 紧 吊环螺栓，完 成 ...
