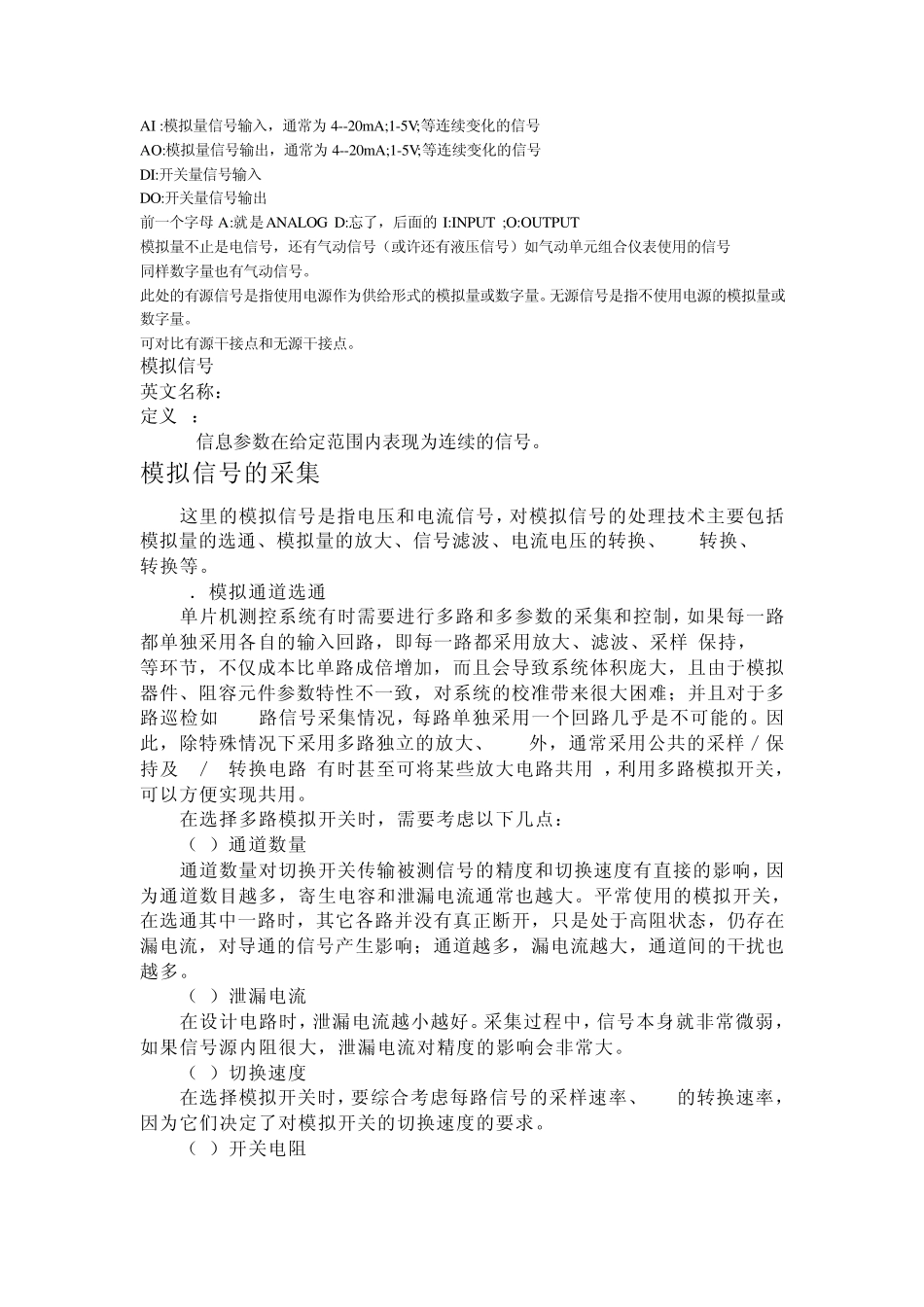

AI :模拟量信号输入，通常为4--20mA;1-5V;等连续变化的信号 AO:模拟量信号输出，通常为4--20mA;1-5V;等连续变化的信号 DI:开关量信号输入 DO:开关量信号输出 前一个字母A:就是ANALOG D:忘了，后面的I:INPUT ;O:OUTPUT 模拟量不止是电信号，还有气动信号（或许还有液压信号）如气动单元组合仪表使用的信号 同样数字量也有气动信号。 此处的有源信号是指使用电源作为供给形式的模拟量或数字量。无源信号是指不使用电源的模拟量或数字量。 可对比有源干接点和无源干接点。 模拟信号 英文名称：analogue signal;analog signal 定义1： 信息参数在给定范围内表现为连续的信号。 模拟信号的采集 这里的模拟信号是指电压和电流信号，对模拟信号的处理技术主要包括模拟量的选通、模拟量的放大、信号滤波、电流电压的转换、V/F转换、A/D转换等。 1．模拟通道选通 单片机测控系统有时需要进行多路和多参数的采集和控制，如果每一路都单独采用各自的输入回路，即每一路都采用放大、滤波、采样/保持，A/D等环节，不仅成本比单路成倍增加，而且会导致系统体积庞大，且由于模拟器件、阻容元件参数特性不一致，对系统的校准带来很大困难；并且对于多路巡检如128路信号采集情况，每路单独采用一个回路几乎是不可能的。因此，除特殊情况下采用多路独立的放大、A/D外，通常采用公共的采样／保持及 A／D转换电路(有时甚至可将某些放大电路共用)，利用多路模拟开关，可以方便实现共用。 在选择多路模拟开关时，需要考虑以下几点： （1）通道数量 通道数量对切换开关传输被测信号的精度和切换速度有直接的影响，因为通道数目越多，寄生电容和泄漏电流通常也越大。平常使用的模拟开关，在选通其中一路时，其它各路并没有真正断开，只是处于高阻状态，仍存在漏电流，对导通的信号产生影响；通道越多，漏电流越大，通道间的干扰也越多。 （2）泄漏电流 在设计电路时，泄漏电流越小越好。采集过程中，信号本身就非常微弱，如果信号源内阻很大，泄漏电流对精度的影响会非常大。 （3）切换速度 在选择模拟开关时，要综合考虑每路信号的采样速率、A/D的转换速率，因为它们决定了对模拟开关的切换速度的要求。 （4）开关电阻 理 想 状 态 的 多 路 开 关 其 导 通 电 阻 为 零 ， 而 断 开 电 阻 为 无 穷 大 ， 而 实 际 的模 拟 开 关 无 法 到 这 个 要 求 ， 因 此 需 考 虑 其 开 关 电...
