仪表飞行教学

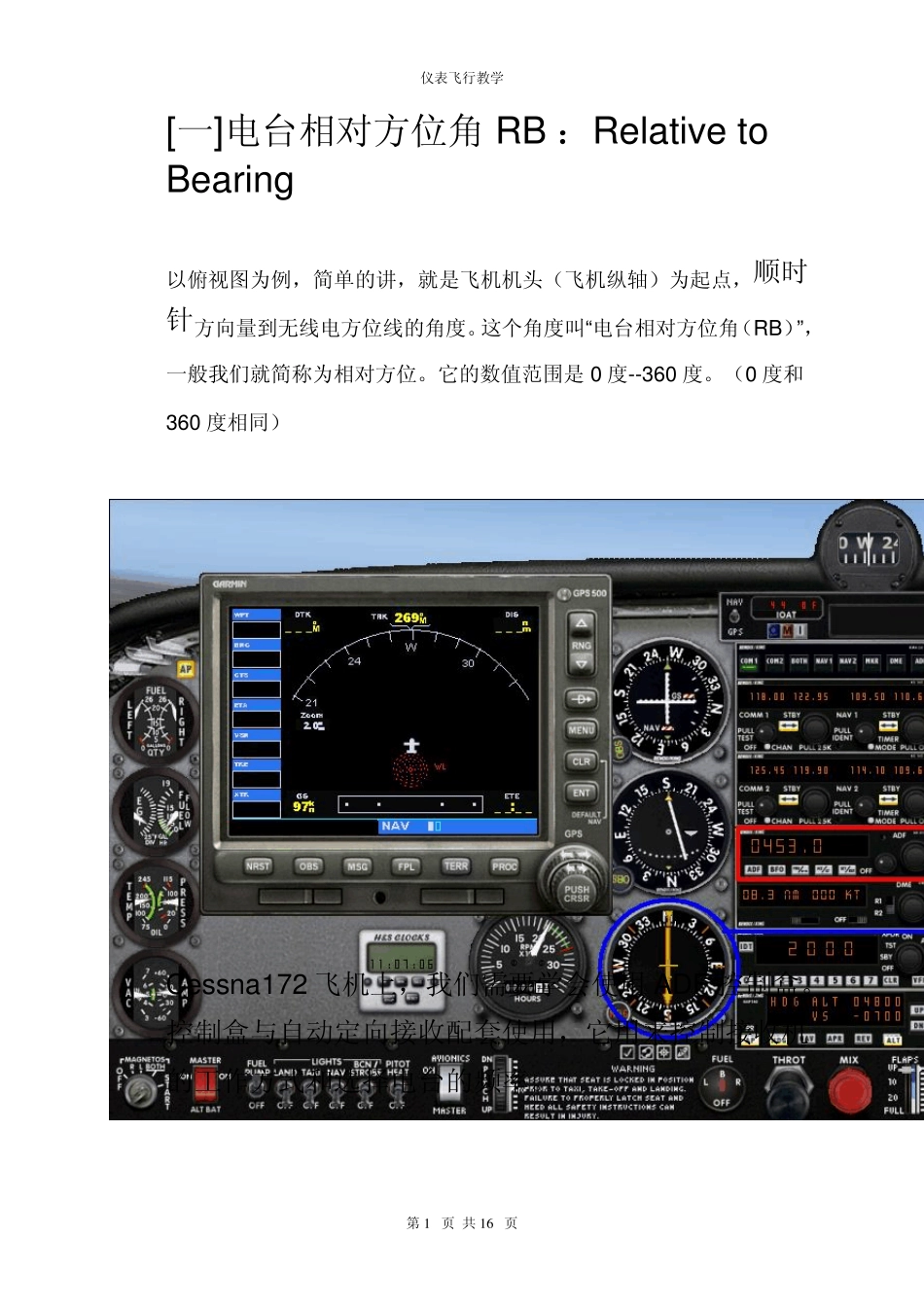

仪表飞行教学 [一]电台相对方位角 RB ：Relative to Bearing 以俯视图为例，简单的讲，就是飞机机头（飞机纵轴）为起点，顺时针方向量到无线电方位线的角度。这个角度叫“电台相对方位角（RB）”，一般我们就简称为相对方位。它的数值范围是0 度--360 度。（0 度和360 度相同） Cessna172 飞机上，我们需要学会使用 ADF 控制盒。 控制盒与自动定向接收配套使用，它用来控制接收机的工作方式和选择电台的频率。 第 1 页 共 1 6 页 仪表飞行教学 当然最重要的是要学会看ADF 指示器。 仪表盘是固定的，一般叫做“无线电罗盘”；仪表盘可以人工转动的，现在一般都叫“ADF 指示器”。 Cessna172 的仪表盘是可以人工转动的，不过今天我们不讨论这个，只是调整到 “正北”，既“N”。只有在这种情况下,ADF 指示器指示的才是RB 相对方位。 在后面的话题中我们会讨论到转动以后的认度。 0 度（360 度）：电台在飞机正前方。（飞机正在向着电台上空飞去） 这是以后我将会讲到的用 ADF 做被动向台飞行的方法，今天大家就先记住这个截图。 第 2 页 共 1 6 页 仪表飞行教学 为了便于大家的认度，我同时打开了GPS，蓝色的线条为我后期画上的。请大家对比 GPS所显示的方位以及 ADF 指示器所显示的方位，是完全一样的。 090 度：电台在飞机正右侧。（飞机正切电台，电台位于飞机的右侧。） 一定要记得，是从飞机的纵轴顺时针量哦！ 第 3 页 共 1 6 页 仪表飞行教学 180 度：电台在飞机正后方。 以后会讲到 NDB 台的背台飞行，就是象这幅截图一样的。我将另外开帖专门讲解用 ADF 指示器判断如何向台和背台飞行以及修正航迹。 第 4 页 共 1 6 页 仪表飞行教学 270 度：电台在飞机正左侧。（飞机同 90 度一样也是正切电台，不同的是这次电台在飞机的左侧） 注意：一定记得是顺时针哦！千万不要弄错了，不然就成了 90 度了 以上我例举了 4 个最典型的 RB，用来说明 RB 的角度和飞机与电台位置的关系。大家可以下来用模型飞机等实物摆放一下飞机和电台，要在第一时间讲出电台在飞机的什么方位或飞机在电台的什么方位。 可以先以飞机为中心不动，在飞机的四周放电台； 熟悉了以后，再以电台为中心，放飞机。（这个和实际飞行就一致了，哈哈，当然电台是不动的哦） 以电台为中心放飞机，我想多说一下，就是只要现在飞机的纵轴（机头）是对着电台的，那么 RB 就是 N，而...
