2024火力发电过程总结完美版

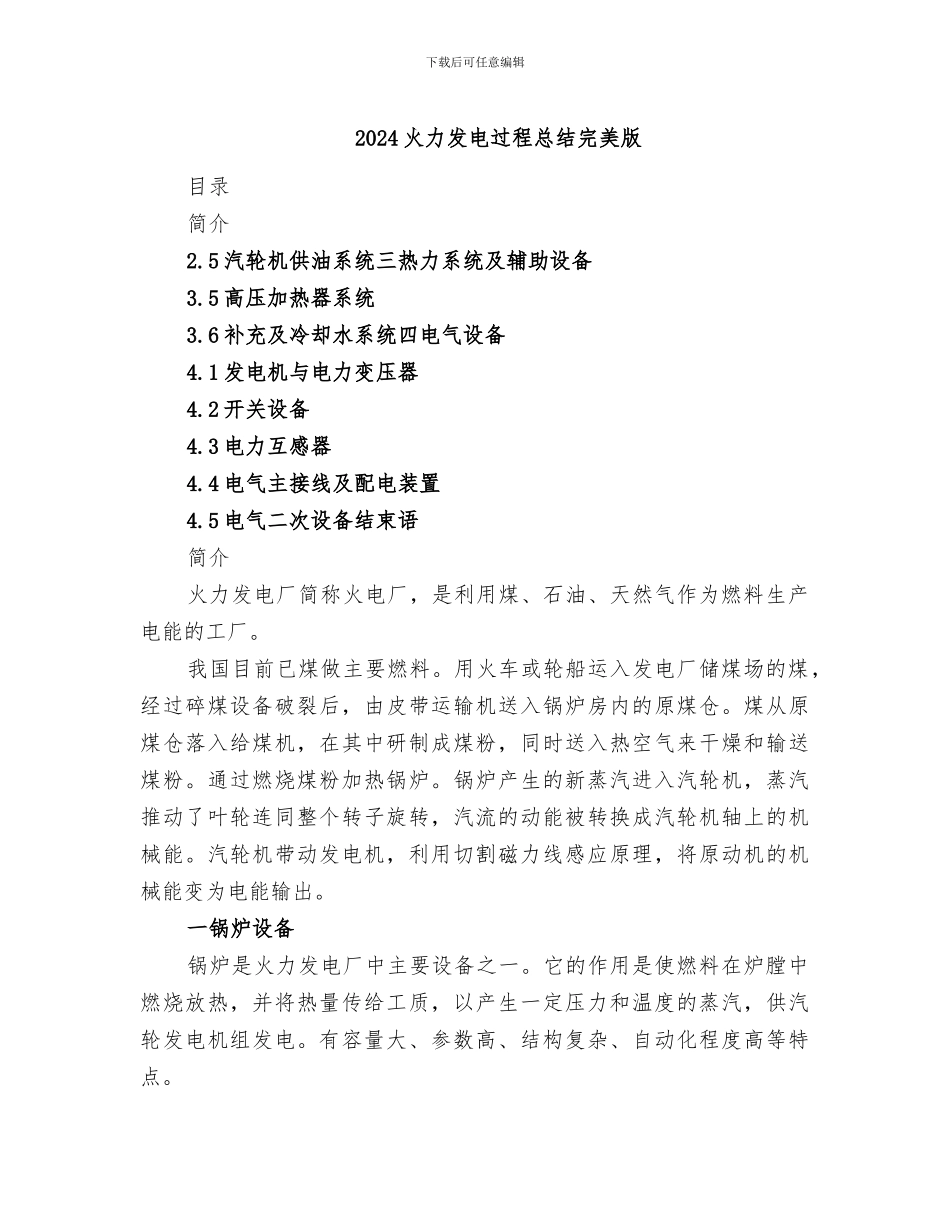

下载后可任意编辑2024 火力发电过程总结完美版目录简介2.5 汽轮机供油系统三热力系统及辅助设备3.5 高压加热器系统3.6 补充及冷却水系统四电气设备4.1 发电机与电力变压器4.2 开关设备4.3 电力互感器4.4 电气主接线及配电装置4.5 电气二次设备结束语简介火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂。我国目前已煤做主要燃料。用火车或轮船运入发电厂储煤场的煤，经过碎煤设备破裂后，由皮带运输机送入锅炉房内的原煤仓。煤从原煤仓落入给煤机，在其中研制成煤粉，同时送入热空气来干燥和输送煤粉。通过燃烧煤粉加热锅炉。锅炉产生的新蒸汽进入汽轮机，蒸汽推动了叶轮连同整个转子旋转，汽流的动能被转换成汽轮机轴上的机械能。汽轮机带动发电机，利用切割磁力线感应原理，将原动机的机械能变为电能输出。一锅炉设备锅炉是火力发电厂中主要设备之一。它的作用是使燃料在炉膛中燃烧放热，并将热量传给工质，以产生一定压力和温度的蒸汽，供汽轮发电机组发电。有容量大、参数高、结构复杂、自动化程度高等特点。下载后可任意编辑1.1 锅炉本体锅炉本体包括炉膛、烟道、省煤器、汽包、下降管、水冷壁、过热器、再热器、燃烧器、空气预热器。其中水冷壁、过热器、再热器、省煤器、空气预热器称为锅炉的受热面，它们都是由许多金属管子组成的管束。1.2 输煤系统电厂的输煤系统是从卸煤装置起直至把煤运到锅炉房原煤斗的整个生产工艺流程。一般包括燃料运输、卸煤系统、运煤系统、煤场设施、输煤系统、煤量计量装置和筛分破裂装置、集中控制和自动化以及其它辅助设备与附属建筑。1.3 制粉系统炉前原煤由每套制粉系统的两只原煤斗经下部落煤挡板落入两台转速可调的电子称重式给煤机。两台给煤机根据磨煤机筒体内煤位分别送出一定数量的煤经过给煤机出口挡板进入位于给煤机___的磨煤机两侧混料箱。在混料箱内原煤被旁路风干燥，再被送到磨煤机筒体内进行研磨。磨煤机筒体内的一次风将研磨到一定细度的煤粉携带进入两台煤粉分离器。细度合格的煤粉经每台分离器顶部的煤粉管引至锅炉燃烧器，细度不合格的煤粉经下部的回粉管返回磨煤机再次研磨。1.4 烟风及燃烧系统送风机从环境中吸入空气在空预器加热，热风一部分去磨煤机另一部分为二次风直接进入炉膛帮助燃烧，燃烧时大量的热量传给水冷壁里的水，高温烟气沿着烟道依次经过过热器、再热器、省煤器、空预器等受热面，在引风机作用下烟气流入除尘器进行除尘净化，经烟囱...
