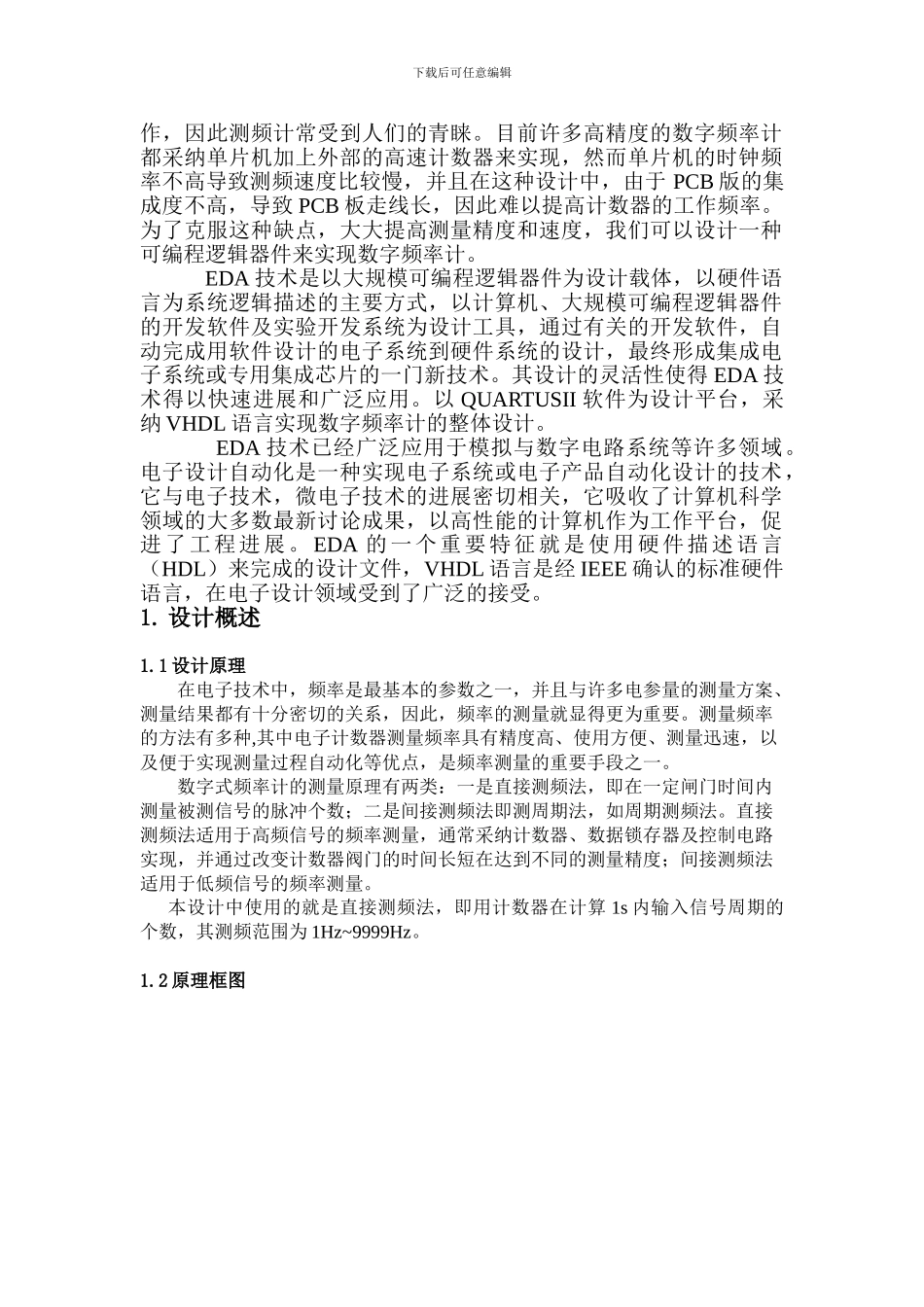

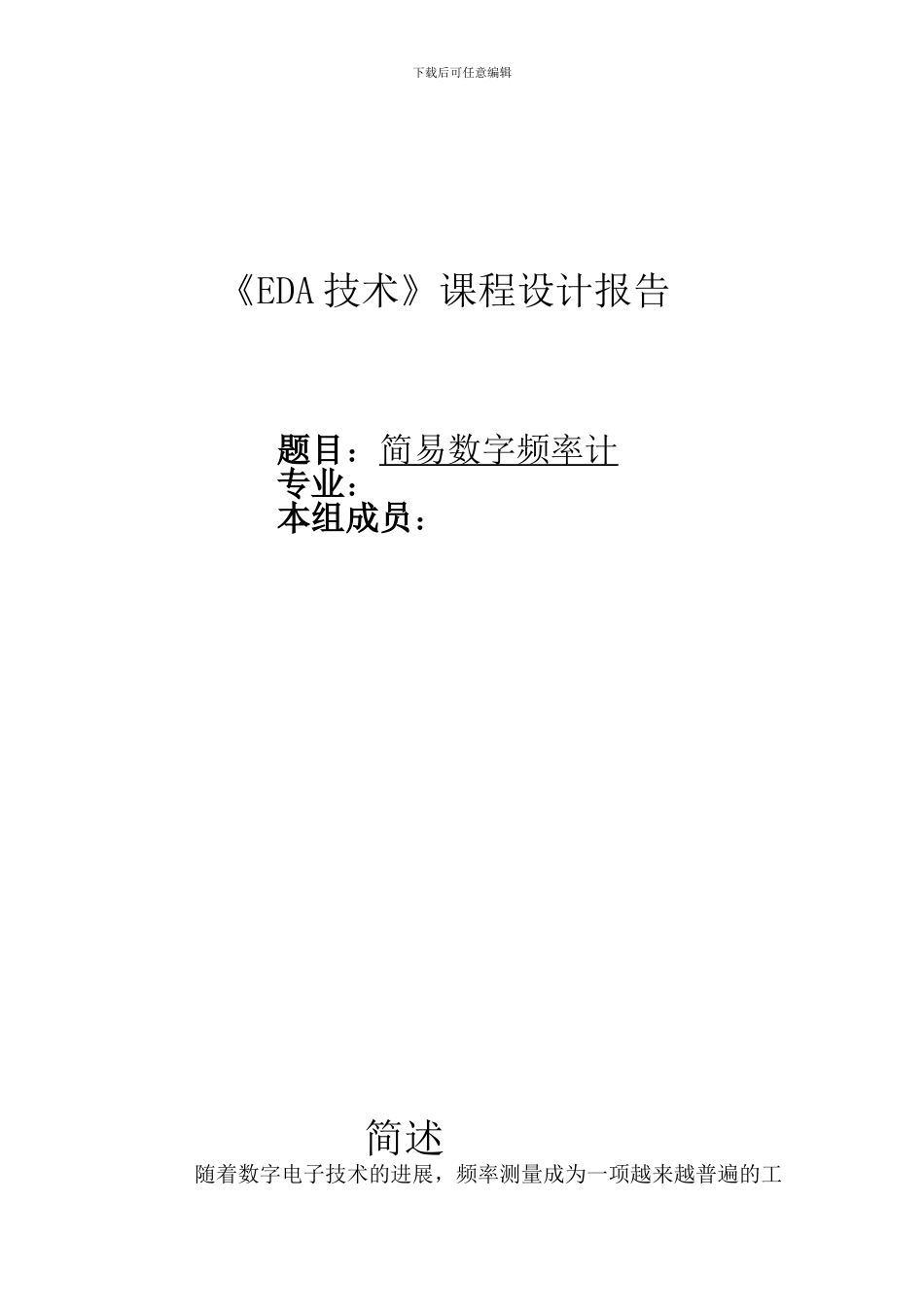

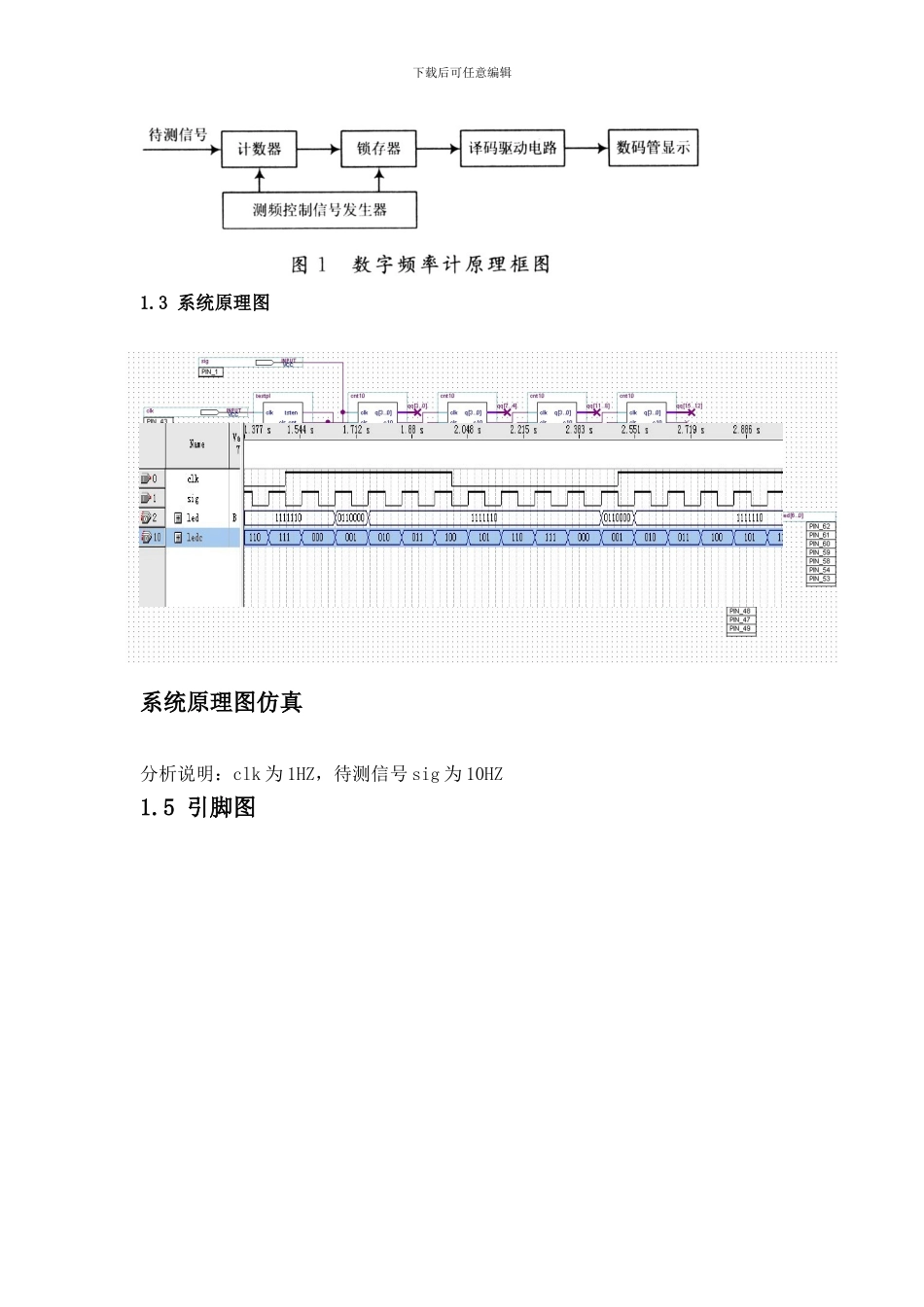

下载后可任意编辑 《EDA 技术》课程设计报告 简述随着数字电子技术的进展，频率测量成为一项越来越普遍的工题目：简易数字频率计 专业： 本组成员： 下载后可任意编辑作，因此测频计常受到人们的青睐。目前许多高精度的数字频率计都采纳单片机加上外部的高速计数器来实现，然而单片机的时钟频率不高导致测频速度比较慢，并且在这种设计中，由于 PCB 版的集成度不高，导致 PCB 板走线长，因此难以提高计数器的工作频率。为了克服这种缺点，大大提高测量精度和速度，我们可以设计一种可编程逻辑器件来实现数字频率计。EDA 技术是以大规模可编程逻辑器件为设计载体，以硬件语言为系统逻辑描述的主要方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件设计的电子系统到硬件系统的设计，最终形成集成电子系统或专用集成芯片的一门新技术。其设计的灵活性使得 EDA 技术得以快速进展和广泛应用。以 QUARTUSII 软件为设计平台，采纳 VHDL 语言实现数字频率计的整体设计。EDA 技术已经广泛应用于模拟与数字电路系统等许多领域。电子设计自动化是一种实现电子系统或电子产品自动化设计的技术，它与电子技术，微电子技术的进展密切相关，它吸收了计算机科学领域的大多数最新讨论成果，以高性能的计算机作为工作平台，促进了工程进展。 EDA 的一个重要特征就是使用硬件描述语言（HDL）来完成的设计文件，VHDL 语言是经 IEEE 确认的标准硬件语言，在电子设计领域受到了广泛的接受。1. 设计概述 1.1 设计原理在电子技术中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此，频率的测量就显得更为重要。测量频率的方法有多种,其中电子计数器测量频率具有精度高、使用方便、测量迅速，以及便于实现测量过程自动化等优点，是频率测量的重要手段之一。数字式频率计的测量原理有两类：一是直接测频法，即在一定闸门时间内测量被测信号的脉冲个数；二是间接测频法即测周期法，如周期测频法。直接测频法适用于高频信号的频率测量，通常采纳计数器、数据锁存器及控制电路实现，并通过改变计数器阀门的时间长短在达到不同的测量精度；间接测频法适用于低频信号的频率测量。本设计中使用的就是直接测频法，即用计数器在计算 1s 内输入信号周期的个数，其测频范围为 1Hz~9999Hz。1.2 原理框图下载后可任意编辑1.3 系统原理图系统原理图仿...
