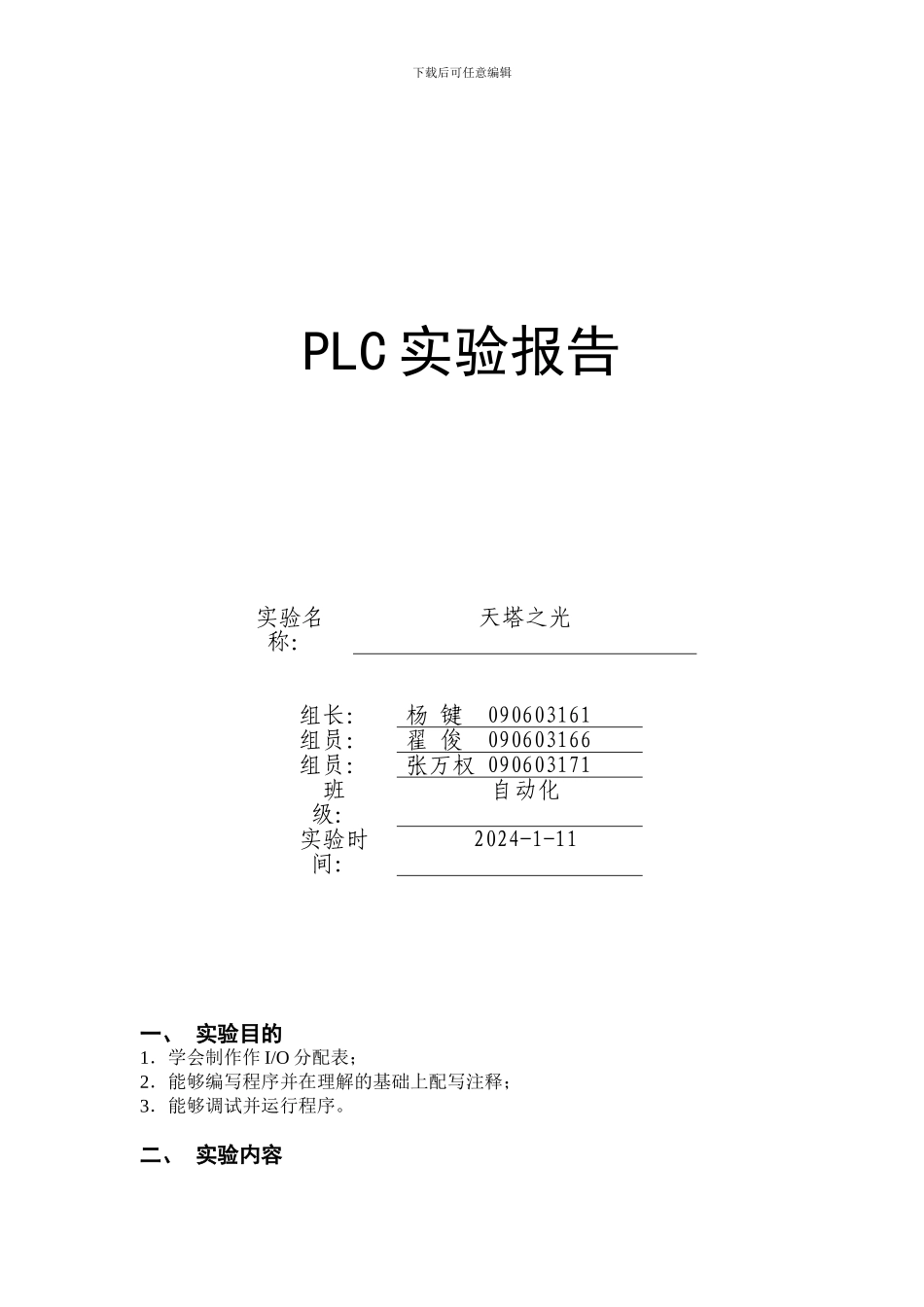

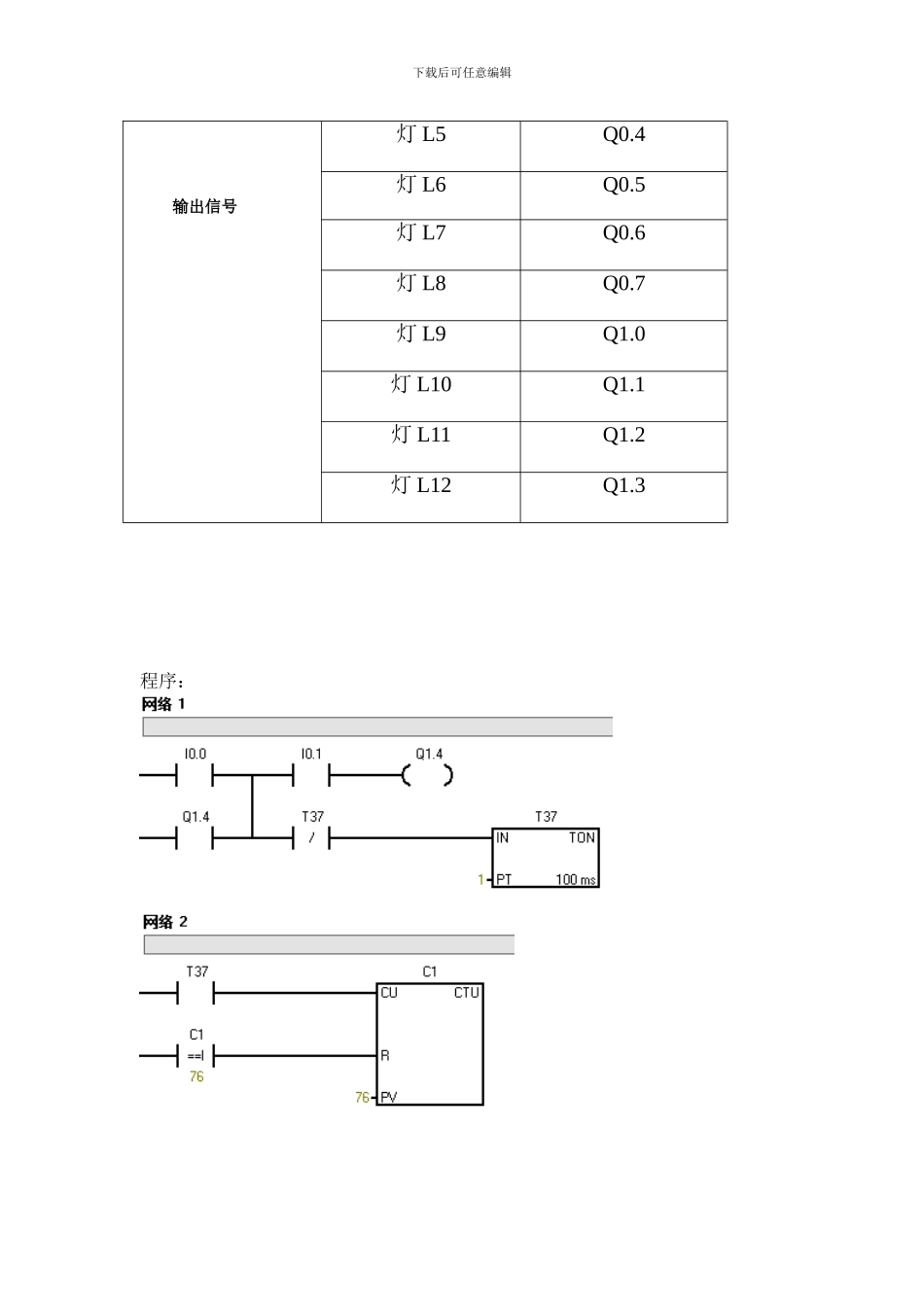

下载后可任意编辑PLC 实验报告 实验名称：天塔之光组长：杨 键 090603161组员：翟 俊 090603166组员：张万权 090603171班 级： 自动化实验时间： 2024-1-11一、 实验目的1．学会制作作 I/O 分配表；2．能够编写程序并在理解的基础上配写注释；3．能够调试并运行程序。二、 实验内容L9L3L2L1L8L12L11L10L5L4L7L6下载后可任意编辑下图2中，L12→L11→L10→L8→L1→L1、L2、L9→L1、L5、L8→L1、L4、L7→L1、L3、L6→L1→L2、L3、L4、L5→L6、L7、L8、L9→L1、L2、L6→L1、L3、L7→L1、L4、L8→L1、L5、L9→L1→L2、L3、L4、L5→L6、L7、L8、L9→L12→L11→L10 ……循环下去I/O 分配表图二输入信号 启动按钮 SB1 I0.0 停止按钮 SB2I0.1灯 L1Q0.0灯 L2Q0.1灯 L3Q0.2灯 L4Q0.3下载后可任意编辑输出信号灯 L5Q0.4灯 L6Q0.5灯 L7Q0.6灯 L8Q0.7灯 L9Q1.0灯 L10Q1.1灯 L11Q1.2灯 L12Q1.3程序：下载后可任意编辑下载后可任意编辑三、 小结与体会通过这次实验，我了解了 PLC 实践模拟模块的运用。实验中，在与同学的分工协作及讨论中，使我对课本所学的 PLC 知识有了进一步的加深。熟悉并掌握了 V4.0 STEP 7 软件基本的仿真运用。
