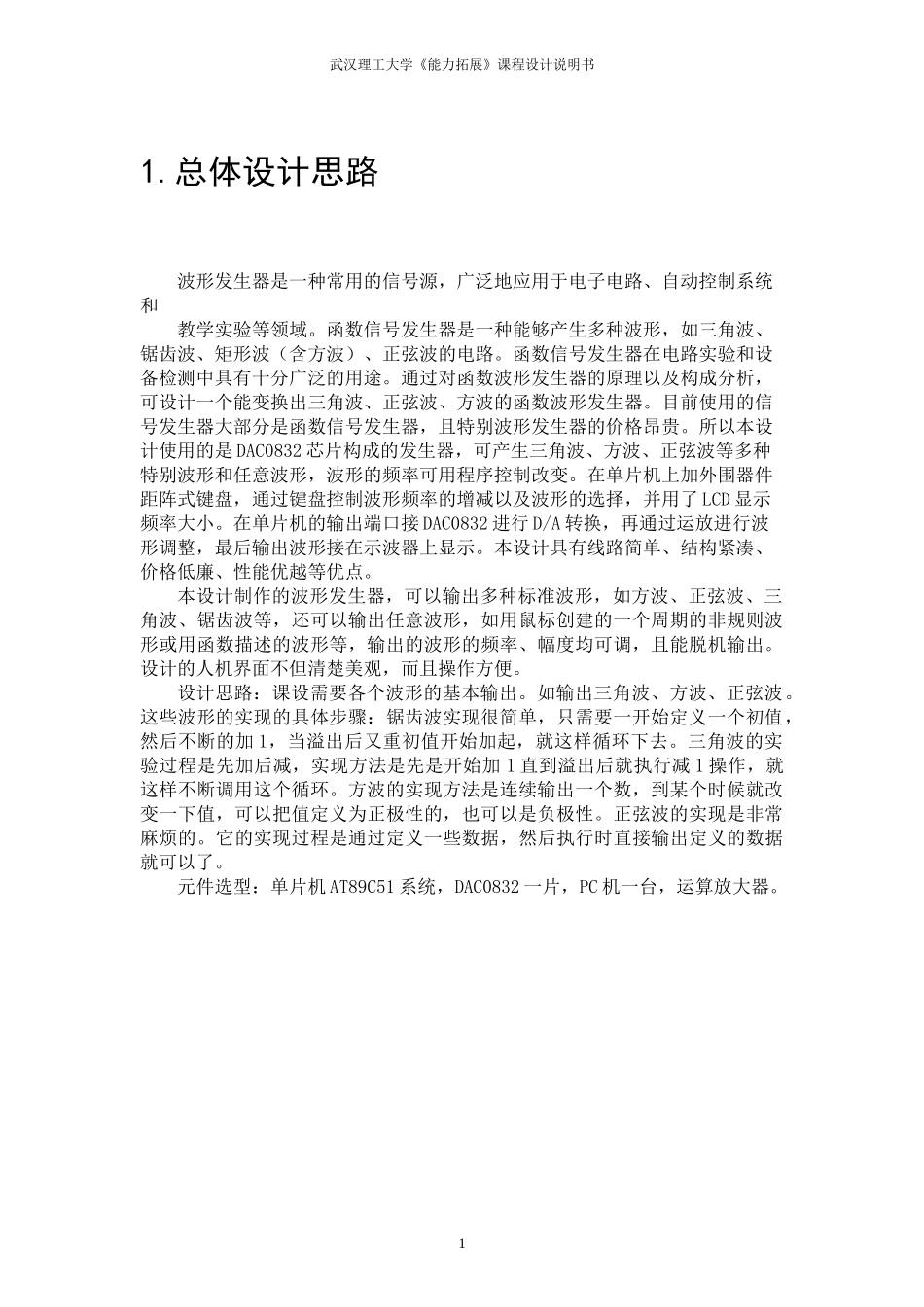

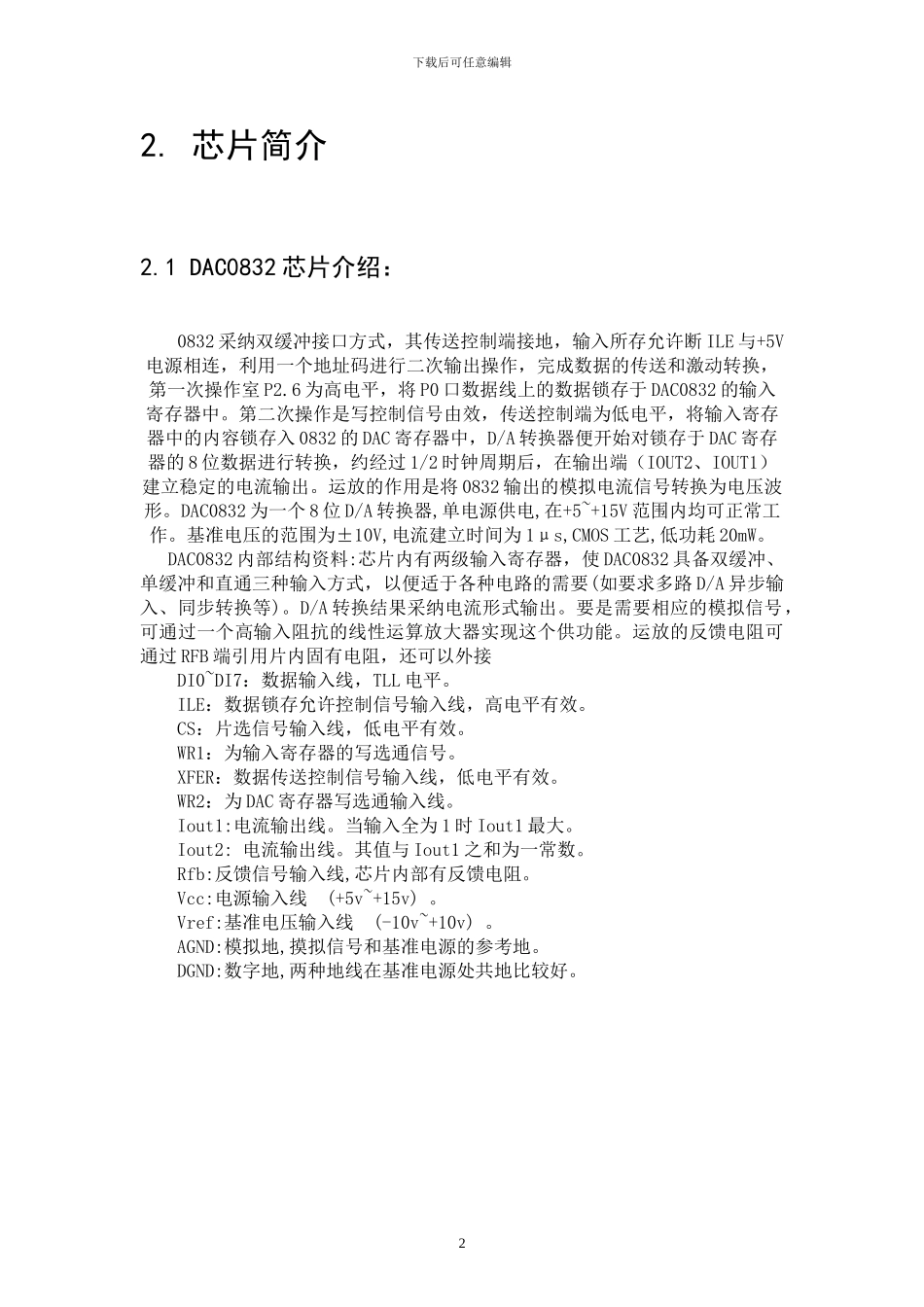

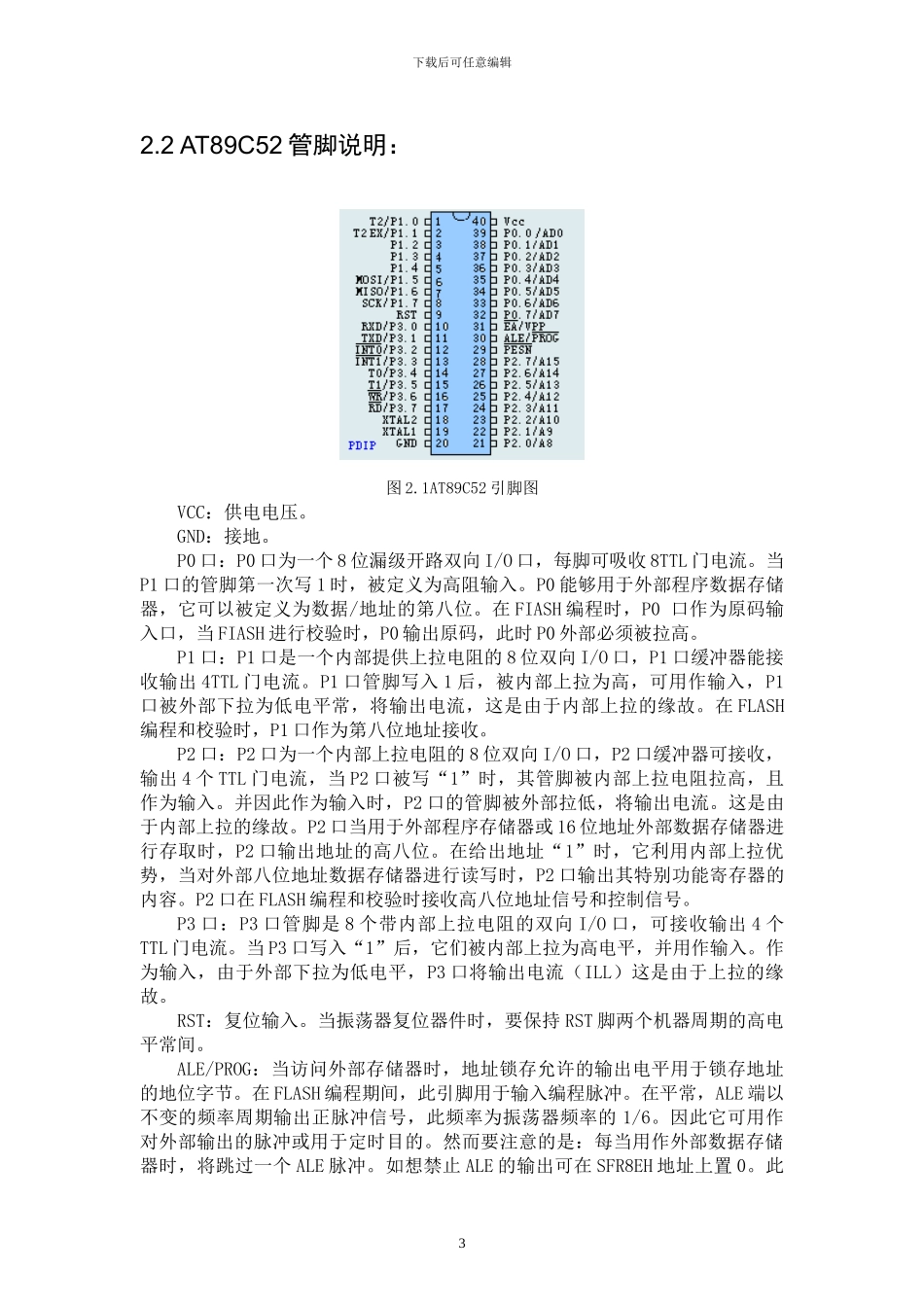

1武汉理工大学《能力拓展》课程设计说明书1.总体设计思路波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。函数信号发生器是一种能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。函数信号发生器在电路实验和设备检测中具有十分广泛的用途。通过对函数波形发生器的原理以及构成分析，可设计一个能变换出三角波、正弦波、方波的函数波形发生器。目前使用的信号发生器大部分是函数信号发生器，且特别波形发生器的价格昂贵。所以本设计使用的是 DAC0832 芯片构成的发生器，可产生三角波、方波、正弦波等多种特别波形和任意波形，波形的频率可用程序控制改变。在单片机上加外围器件距阵式键盘，通过键盘控制波形频率的增减以及波形的选择，并用了 LCD 显示频率大小。在单片机的输出端口接 DAC0832 进行 D/A 转换，再通过运放进行波形调整，最后输出波形接在示波器上显示。本设计具有线路简单、结构紧凑、价格低廉、性能优越等优点。本设计制作的波形发生器，可以输出多种标准波形，如方波、正弦波、三角波、锯齿波等，还可以输出任意波形，如用鼠标创建的一个周期的非规则波形或用函数描述的波形等，输出的波形的频率、幅度均可调，且能脱机输出。设计的人机界面不但清楚美观，而且操作方便。设计思路：课设需要各个波形的基本输出。如输出三角波、方波、正弦波。这些波形的实现的具体步骤：锯齿波实现很简单，只需要一开始定义一个初值，然后不断的加 1，当溢出后又重初值开始加起，就这样循环下去。三角波的实验过程是先加后减，实现方法是先是开始加 1 直到溢出后就执行减 1 操作，就这样不断调用这个循环。方波的实现方法是连续输出一个数，到某个时候就改变一下值，可以把值定义为正极性的，也可以是负极性。正弦波的实现是非常麻烦的。它的实现过程是通过定义一些数据，然后执行时直接输出定义的数据就可以了。元件选型：单片机 AT89C51 系统，DAC0832 一片，PC 机一台，运算放大器。2下载后可任意编辑2. 芯片简介2.1 DAC0832 芯片介绍：0832 采纳双缓冲接口方式，其传送控制端接地，输入所存允许断 ILE 与+5V电源相连，利用一个地址码进行二次输出操作，完成数据的传送和激动转换，第一次操作室 P2.6 为高电平，将 P0 口数据线上的数据锁存于 DAC0832 的输入寄存器中。第二次操作是写控制信号由效，传送控制端为低电平，将输入寄存器中的内容锁存入 083...
