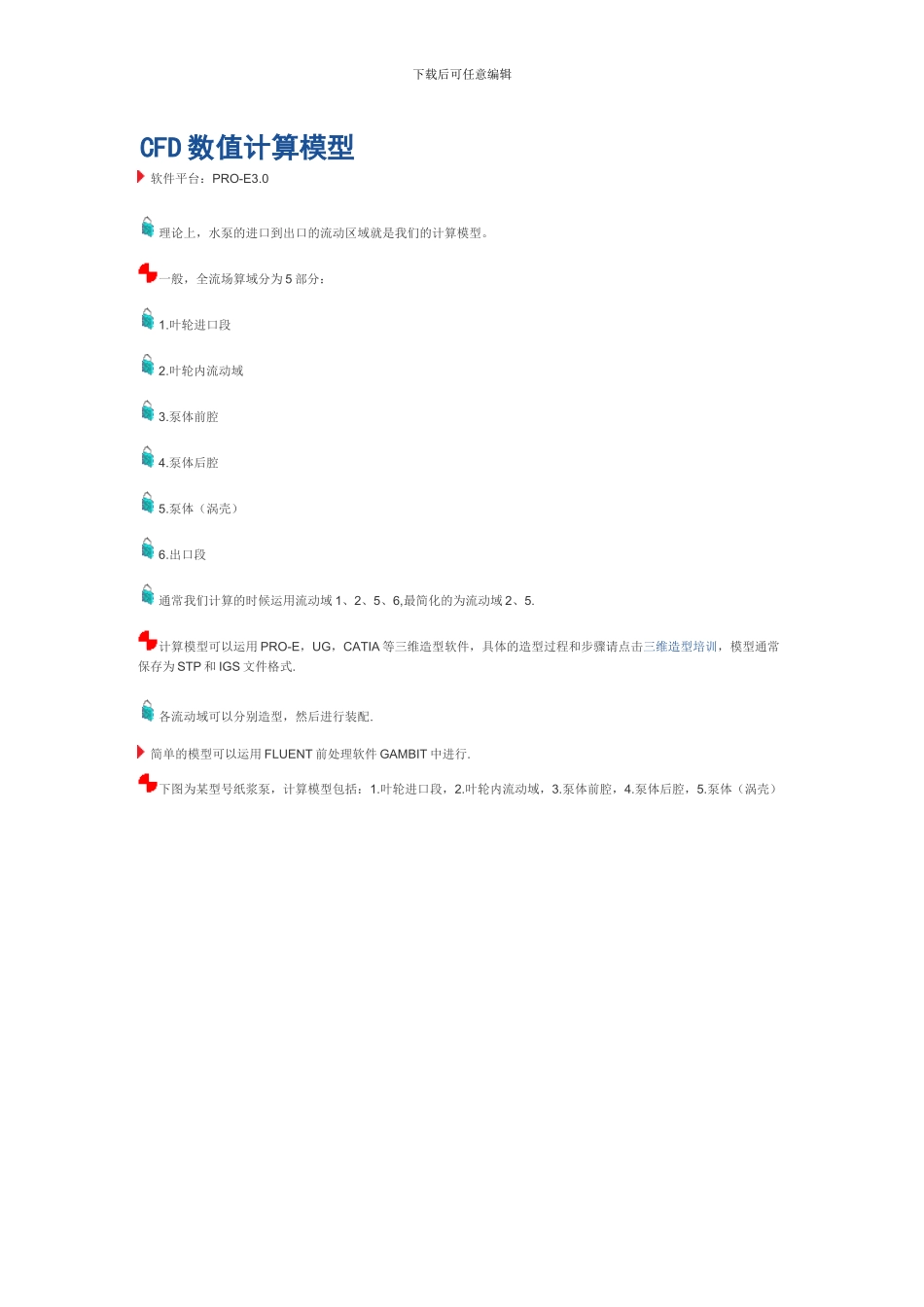

下载后可任意编辑CFD 数值计算模型软件平台:PRO-E3
0理论上,水泵的进口到出口的流动区域就是我们的计算模型
一般,全流场算域分为 5 部分:1
叶轮进口段2
叶轮内流动域3
泵体(涡壳)6
出口段通常我们计算的时候运用流动域 1、2、5、6,最简化的为流动域 2、5
计算模型可以运用 PRO-E,UG,CATIA 等三维造型软件,具体的造型过程和步骤请点击三维造型培训,模型通常保存为 STP 和 IGS 文件格式
各流动域可以分别造型,然后进行装配
简单的模型可以运用 FLUENT 前处理软件 GAMBIT 中进行
下图为某型号纸浆泵,计算模型包括:1
叶轮进口段,2
叶轮内流动域,3
泵体前腔,4
泵体后腔,5
泵体(涡壳)下载后可任意编辑 某型号纸浆泵计算模型下图为某型号低比速离心泵计算模型,包括:1
叶轮内流动域,2
泵体(涡壳)
模型作了简化,没有考虑腔体中的流动
下载后可任意编辑某型号低比速离心泵计算模型下图为某型号的循环泵全流场计算模型,包括所有的流动区域
某型号循环泵计算模型计算模型的造型是 CFD 工作中非常重要的一部分,由于造型可能影响到网格划分和网格生成质量,因此,科学合理的造型将达到事半功倍的效果
下载后可任意编辑网格划分软件平台:GAMBIT2
计算模型导入步骤File--Import,见下图
导入计算模型,轮廓图见下图
下载后可任意编辑 下载后可任意编辑a 面合并界面 b 网格分界面 c 网格质量检查 分别对流动区域进行网格划分叶轮和泵体的几何现状不规则,运用 T-Grid 类型进行网格划分,网格间距根据模型大小和计算机性能配置进行设置,一般取 1-10
在进行全流场计算时,您可以在口环、涡壳隔舌、压力梯度大的区域进行局部加密,局部加密时,需要注意网格变化不能太剧烈
为了提高计算精度和粘性底层的影响,先画
