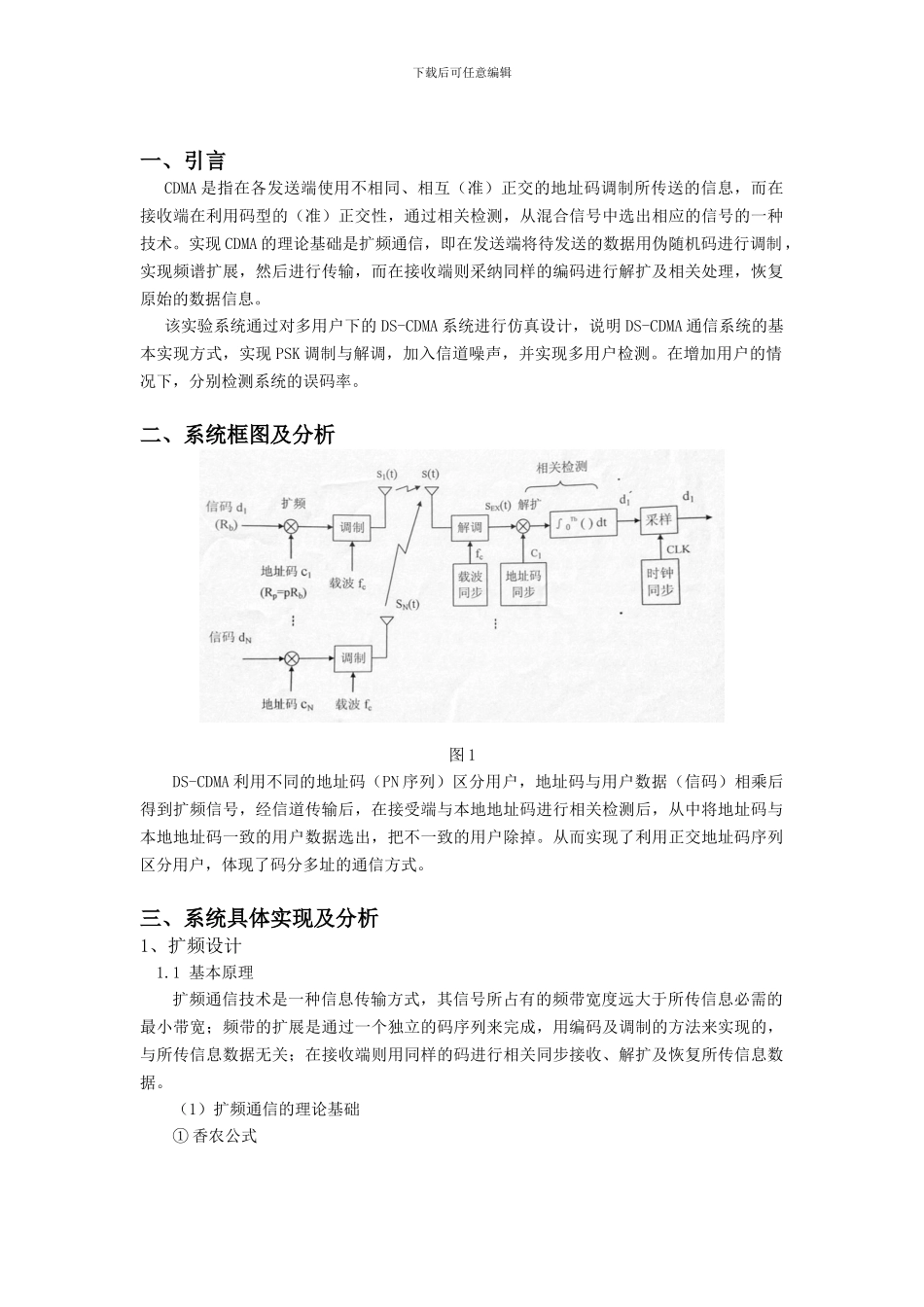

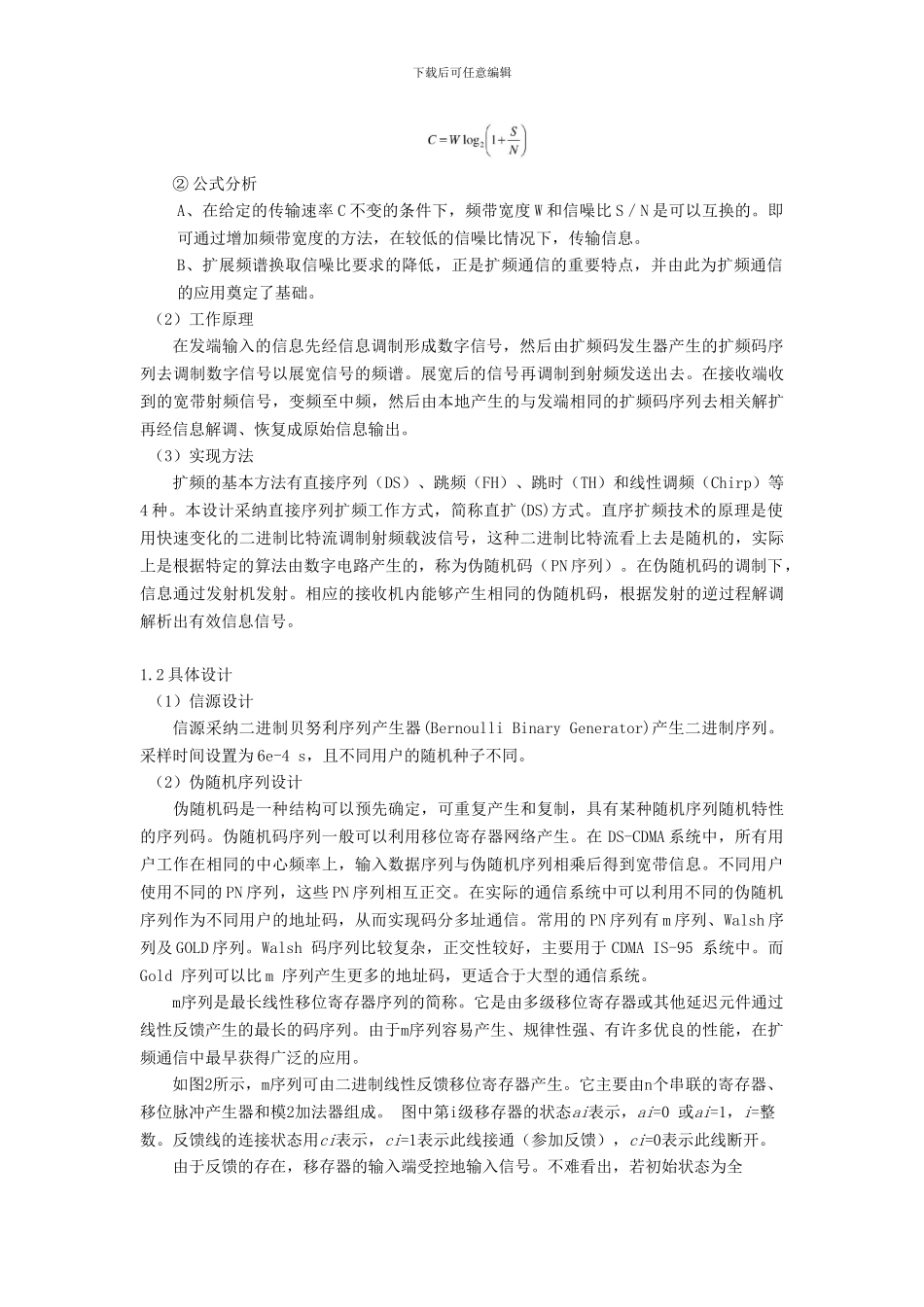

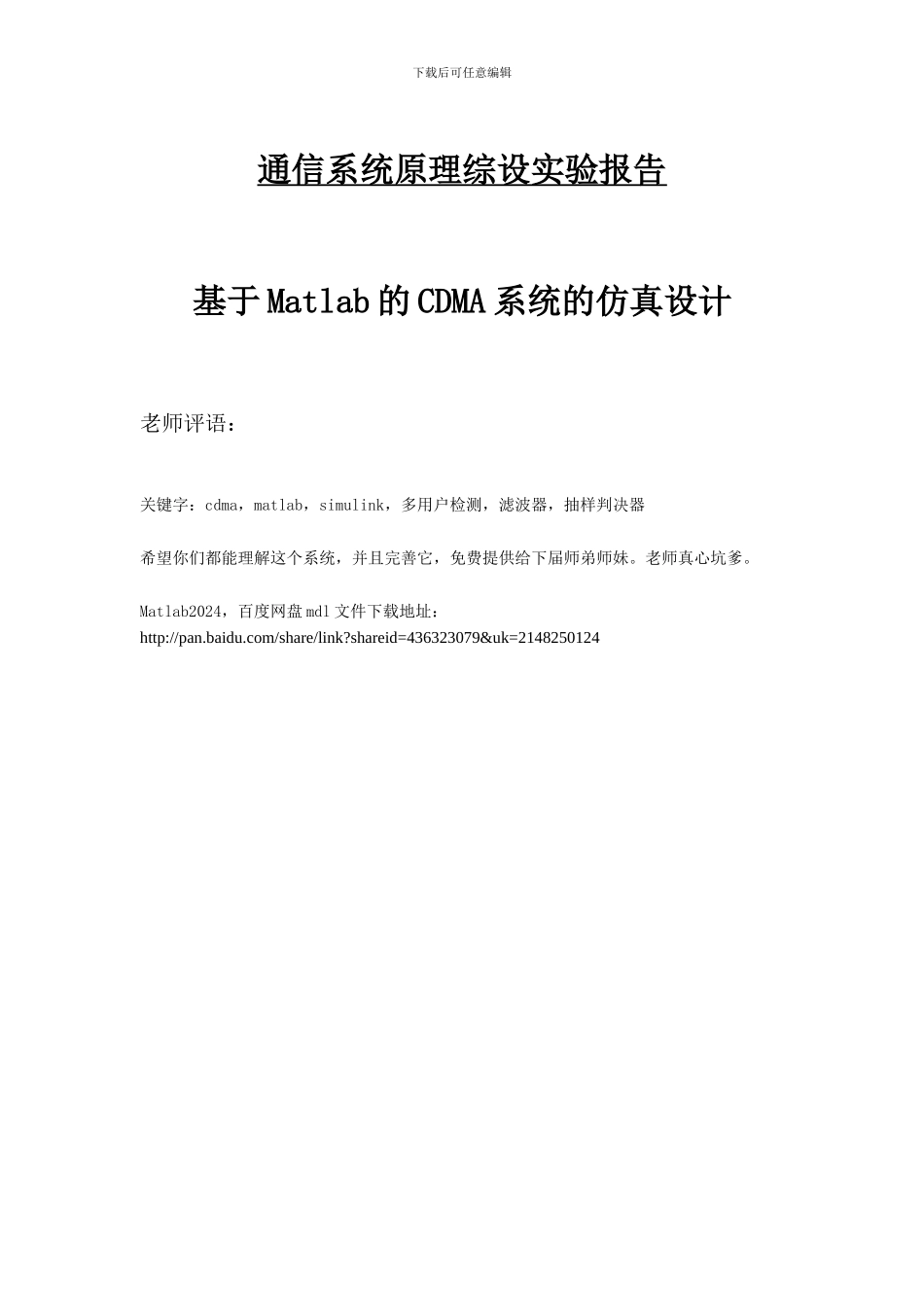

下载后可任意编辑通信系统原理综设实验报告基于 Matlab 的 CDMA 系统的仿真设计老师评语:关键字:cdma,matlab,simulink,多用户检测,滤波器,抽样判决器希望你们都能理解这个系统,并且完善它,免费提供给下届师弟师妹。老师真心坑爹。Matlab2024,百度网盘 mdl 文件下载地址:http://pan.baidu.com/share/link?shareid=436323079&uk=2148250124 下载后可任意编辑一、引言CDMA 是指在各发送端使用不相同、相互(准)正交的地址码调制所传送的信息,而在接收端在利用码型的(准)正交性,通过相关检测,从混合信号中选出相应的信号的一种技术。实现 CDMA 的理论基础是扩频通信,即在发送端将待发送的数据用伪随机码进行调制,实现频谱扩展,然后进行传输,而在接收端则采纳同样的编码进行解扩及相关处理,恢复原始的数据信息。该实验系统通过对多用户下的 DS-CDMA 系统进行仿真设计,说明 DS-CDMA 通信系统的基本实现方式,实现 PSK 调制与解调,加入信道噪声,并实现多用户检测。在增加用户的情况下,分别检测系统的误码率。二、系统框图及分析图 1DS-CDMA 利用不同的地址码(PN 序列)区分用户,地址码与用户数据(信码)相乘后得到扩频信号,经信道传输后,在接受端与本地地址码进行相关检测后,从中将地址码与本地地址码一致的用户数据选出,把不一致的用户除掉。从而实现了利用正交地址码序列区分用户,体现了码分多址的通信方式。三、系统具体实现及分析1、扩频设计 1.1 基本原理扩频通信技术是一种信息传输方式,其信号所占有的频带宽度远大于所传信息必需的最小带宽;频带的扩展是通过一个独立的码序列来完成,用编码及调制的方法来实现的,与所传信息数据无关;在接收端则用同样的码进行相关同步接收、解扩及恢复所传信息数据。 (1)扩频通信的理论基础① 香农公式下载后可任意编辑② 公式分析A、在给定的传输速率 C 不变的条件下,频带宽度 W 和信噪比 S/N 是可以互换的。即可通过增加频带宽度的方法,在较低的信噪比情况下,传输信息。B、扩展频谱换取信噪比要求的降低,正是扩频通信的重要特点,并由此为扩频通信的应用奠定了基础。 (2)工作原理在发端输入的信息先经信息调制形成数字信号,然后由扩频码发生器产生的扩频码序列去调制数字信号以展宽信号的频谱。展宽后的信号再调制到射频发送出去。在接收端收到的宽带射频信号,变频至中频,然后由本地产生的与发端相同的扩频码序列去相关解扩再...
