基于PLC的三层电梯升降机门控制

基于PLC的三层电梯升降机门控制_第1页
1/17
基于PLC的三层电梯升降机门控制_第2页
2/17
基于PLC的三层电梯升降机门控制_第3页
3/17

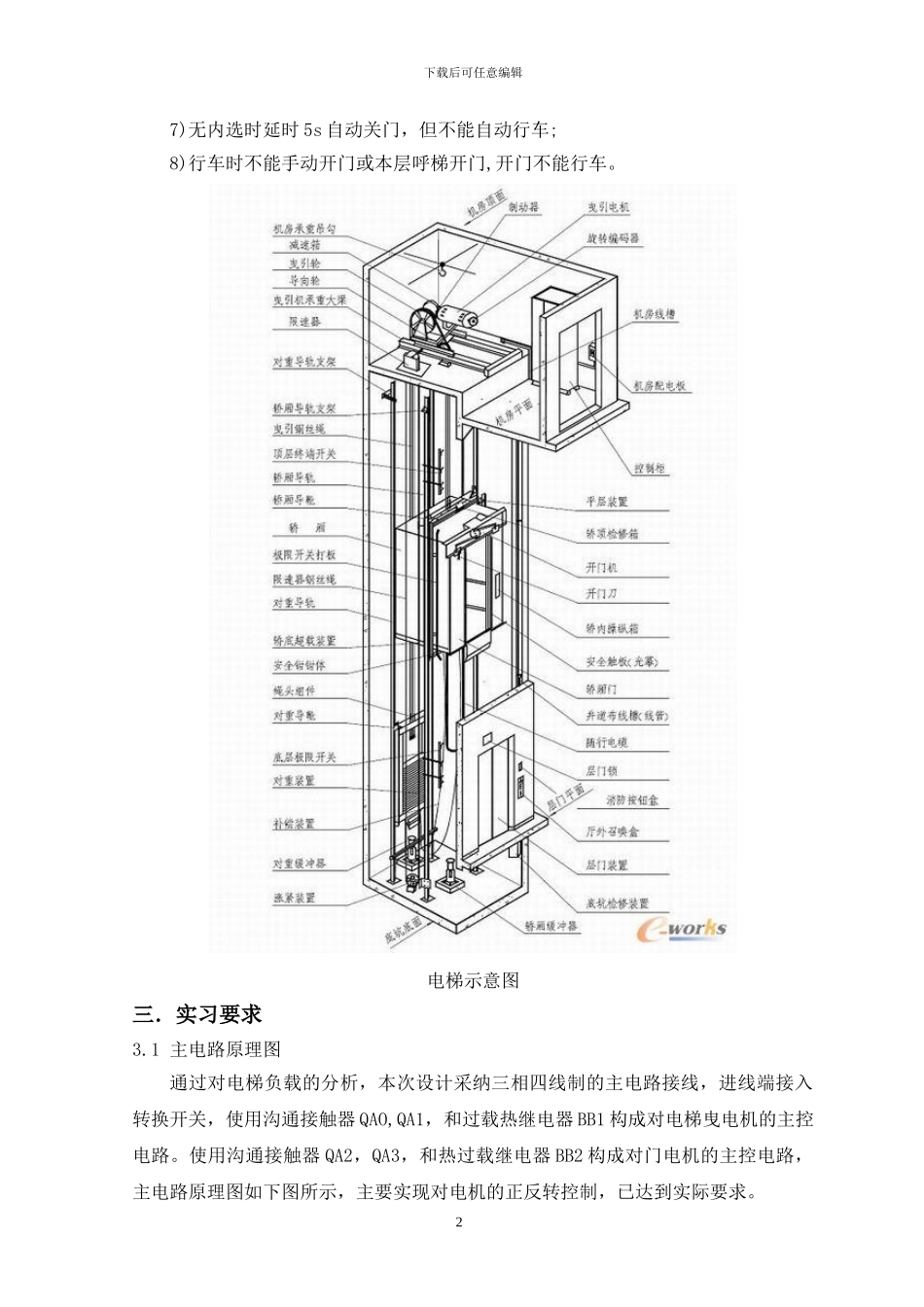

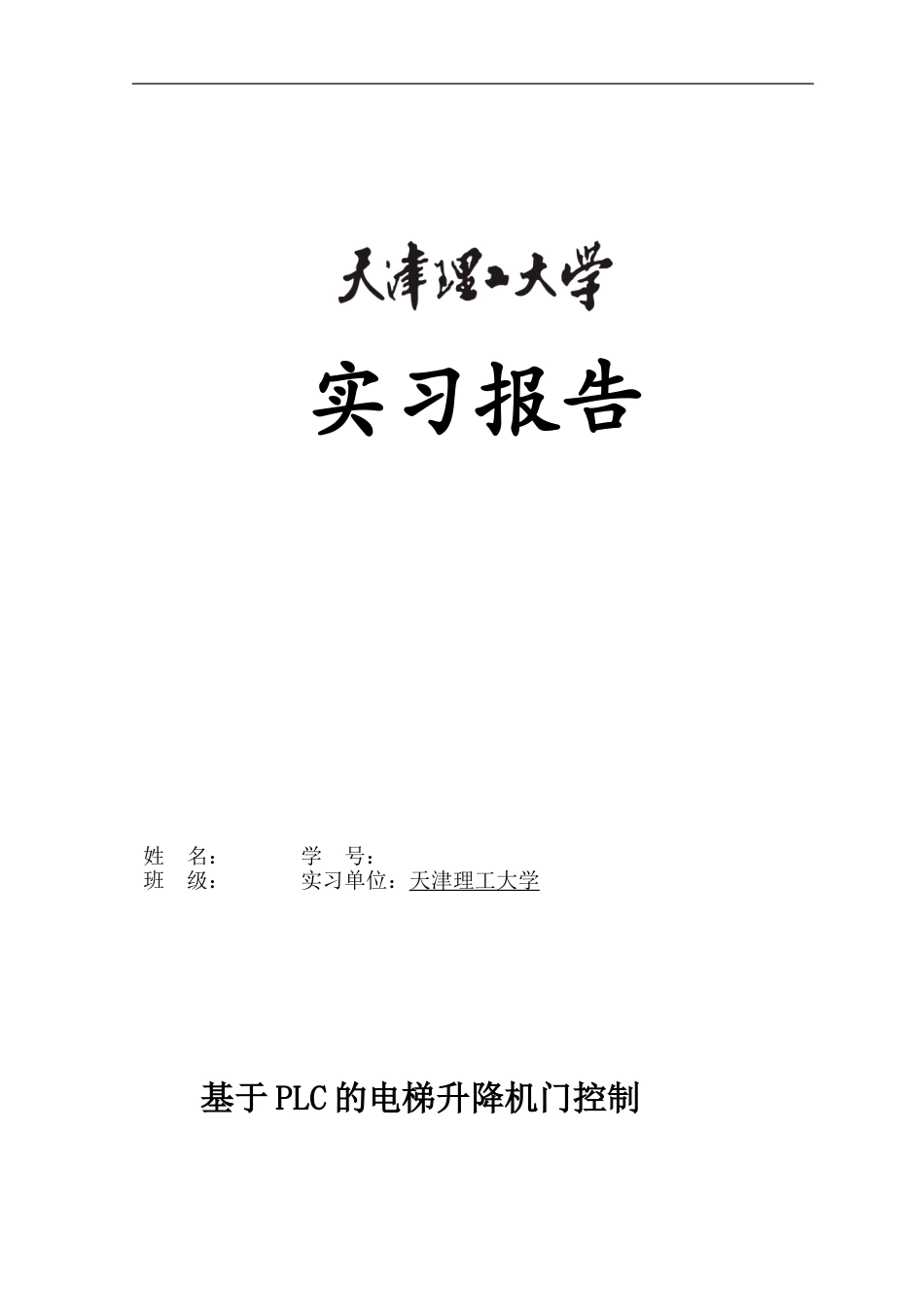

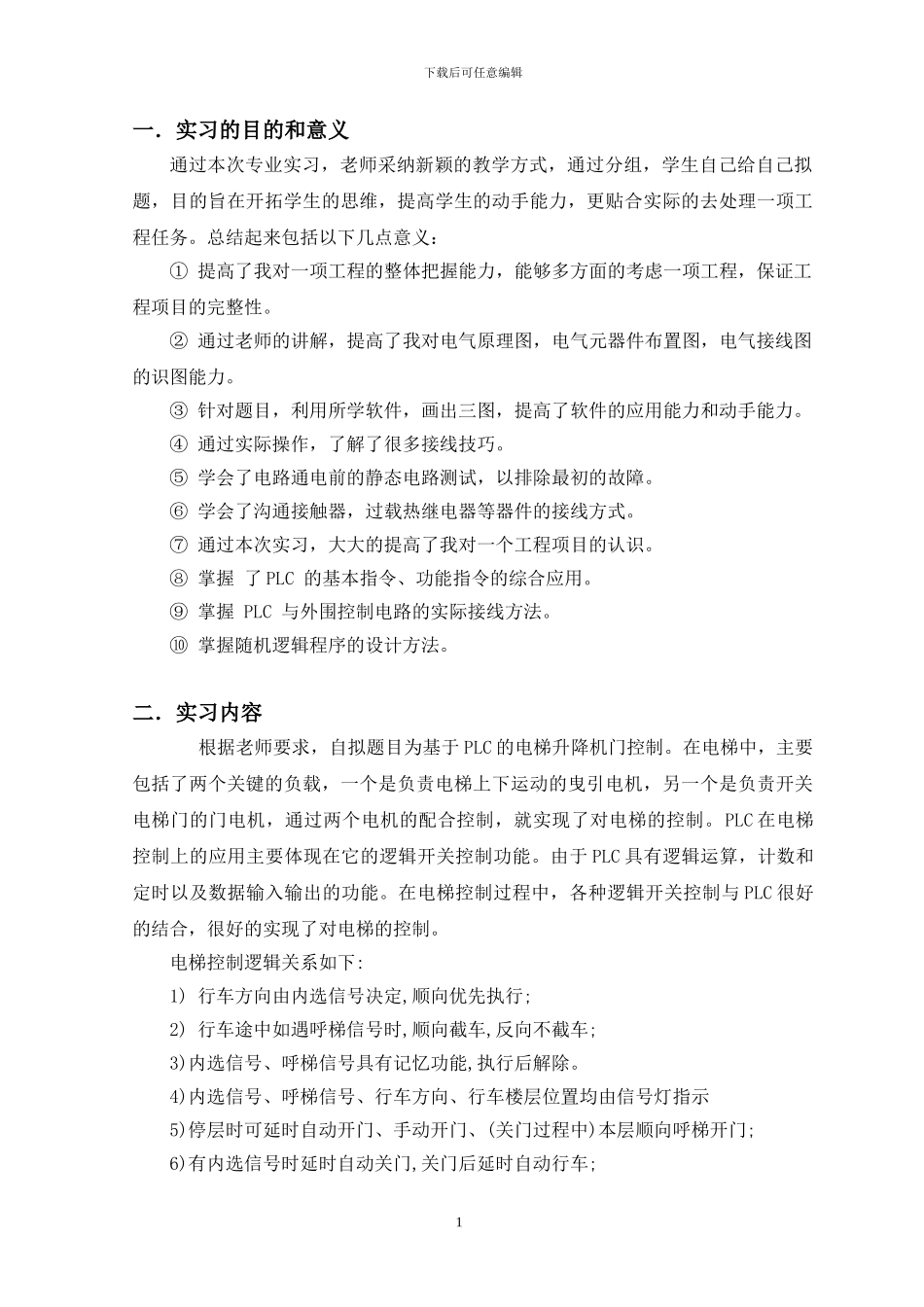

实习报告 姓 名: 学 号: 班 级: 实习单位:天津理工大学基于 PLC 的电梯升降机门控制 下载后可任意编辑一.实习的目的和意义通过本次专业实习,老师采纳新颖的教学方式,通过分组,学生自己给自己拟题,目的旨在开拓学生的思维,提高学生的动手能力,更贴合实际的去处理一项工程任务。总结起来包括以下几点意义:① 提高了我对一项工程的整体把握能力,能够多方面的考虑一项工程,保证工程项目的完整性。② 通过老师的讲解,提高了我对电气原理图,电气元器件布置图,电气接线图的识图能力。③ 针对题目,利用所学软件,画出三图,提高了软件的应用能力和动手能力。④ 通过实际操作,了解了很多接线技巧。⑤ 学会了电路通电前的静态电路测试,以排除最初的故障。⑥ 学会了沟通接触器,过载热继电器等器件的接线方式。⑦ 通过本次实习,大大的提高了我对一个工程项目的认识。⑧ 掌握 了 PLC 的基本指令、功能指令的综合应用。 ⑨ 掌握 PLC 与外围控制电路的实际接线方法。 ⑩ 掌握随机逻辑程序的设计方法。二.实习内容 根据老师要求,自拟题目为基于 PLC 的电梯升降机门控制。在电梯中,主要包括了两个关键的负载,一个是负责电梯上下运动的曳引电机,另一个是负责开关电梯门的门电机,通过两个电机的配合控制,就实现了对电梯的控制。PLC 在电梯控制上的应用主要体现在它的逻辑开关控制功能。由于 PLC 具有逻辑运算,计数和定时以及数据输入输出的功能。在电梯控制过程中,各种逻辑开关控制与 PLC 很好的结合,很好的实现了对电梯的控制。 电梯控制逻辑关系如下: 1) 行车方向由内选信号决定,顺向优先执行; 2) 行车途中如遇呼梯信号时,顺向截车,反向不截车; 3)内选信号、呼梯信号具有记忆功能,执行后解除。 4)内选信号、呼梯信号、行车方向、行车楼层位置均由信号灯指示 5)停层时可延时自动开门、手动开门、(关门过程中)本层顺向呼梯开门; 6)有内选信号时延时自动关门,关门后延时自动行车;1下载后可任意编辑 7)无内选时延时 5s 自动关门,但不能自动行车; 8)行车时不能手动开门或本层呼梯开门,开门不能行车。 电梯示意图三.实习要求3.1 主电路原理图通过对电梯负载的分析,本次设计采纳三相四线制的主电路接线,进线端接入转换开关,使用沟通接触器 QAO,QA1,和过载热继电器 BB1 构成对电梯曳电机的主控电路。使用沟通接触器 QA2,QA3,和热过载继电器 BB2 构成对门电机的主控电路,...
