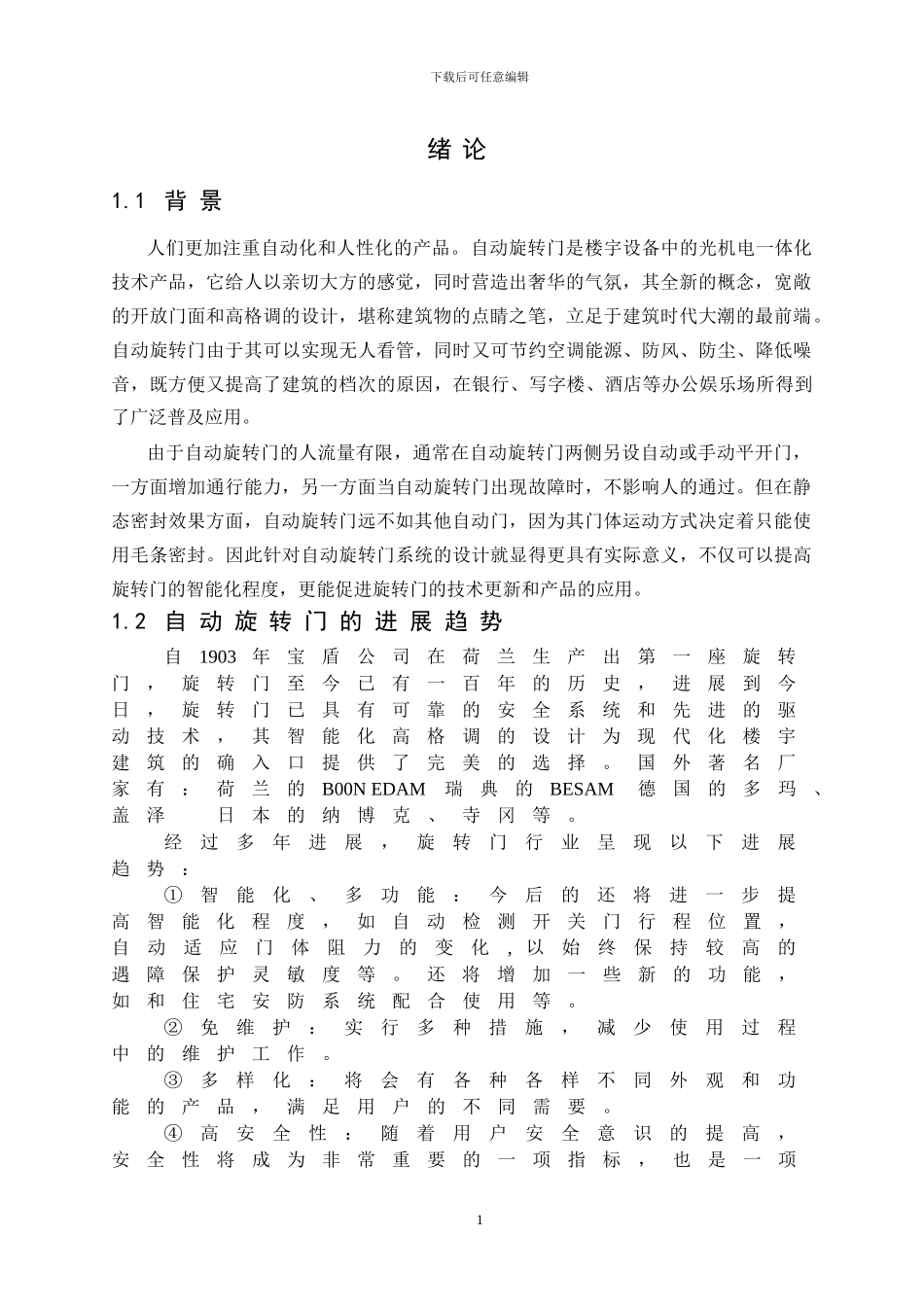

下载后可任意编辑绪 论1.1 背 景人们更加注重自动化和人性化的产品。自动旋转门是楼宇设备中的光机电一体化技术产品,它给人以亲切大方的感觉,同时营造出奢华的气氛,其全新的概念,宽敞的开放门面和高格调的设计,堪称建筑物的点睛之笔,立足于建筑时代大潮的最前端。自动旋转门由于其可以实现无人看管,同时又可节约空调能源、防风、防尘、降低噪音,既方便又提高了建筑的档次的原因,在银行、写字楼、酒店等办公娱乐场所得到了广泛普及应用。 由于自动旋转门的人流量有限,通常在自动旋转门两侧另设自动或手动平开门,一方面增加通行能力,另一方面当自动旋转门出现故障时,不影响人的通过。但在静态密封效果方面,自动旋转门远不如其他自动门,因为其门体运动方式决定着只能使用毛条密封。因此针对自动旋转门系统的设计就显得更具有实际意义,不仅可以提高旋转门的智能化程度,更能促进旋转门的技术更新和产品的应用。1.2 自 动 旋 转 门 的 进 展 趋 势自1903年宝盾公司在荷兰生产出第一座旋转门,旋转门至今已有一百年的历史,进展到今日,旋转门已具有可靠的安全系统和先进的驱动技术,其智能化高格调的设计为现代化楼宇建筑的确入口提供了完美的选择。国外著名厂家有:荷兰的B00N EDAM 瑞典的BESAM 德国的多玛、盖泽 日本的纳博克、寺冈等。经过多年进展,旋转门行业呈现以下进展趋势:①智能化、多功能:今后的还将进一步提高智能化程度,如自动检测开关门行程位置,自动适应门体阻力的变化, 以始终保持较高的遇障保护灵敏度等。还将增加一些新的功能,如和住宅安防系统配合使用等。②免维护:实行多种措施,减少使用过程中的维护工作。③多样化:将会有各种各样不同外观和功能的产品,满足用户的不同需要。④高安全性:随着用户安全意识的提高,安全性将成为非常重要的一项指标,也是一项1下载后可任意编辑基本要求。2 设 计 方 案 的 确 定旋转门主要设计是从门体, 传动系统, 控制系统,检测系统, 安全系统等几个方面进行考虑。从上面几个方面具体分析可以设计两种方案。2.1 自 动 旋 转 门 系 统 的 方 案 设 计(1) 框架总成:分为固定部分和旋转部分,均由铝型材框架和玻璃等组成。立柱、曲壁、门扉一般采纳高强度铝合金型材,结构简洁,精密牢固。采纳中心门轴结构安装和驱动旋转门体设计,每扉门三面安装密封毛条与地面天花及曲壁紧密接触,使门扉在任何位置均处于密闭状态; 门扉玻璃...
