基于SystemView的数字信号基带传输系统VIP专享

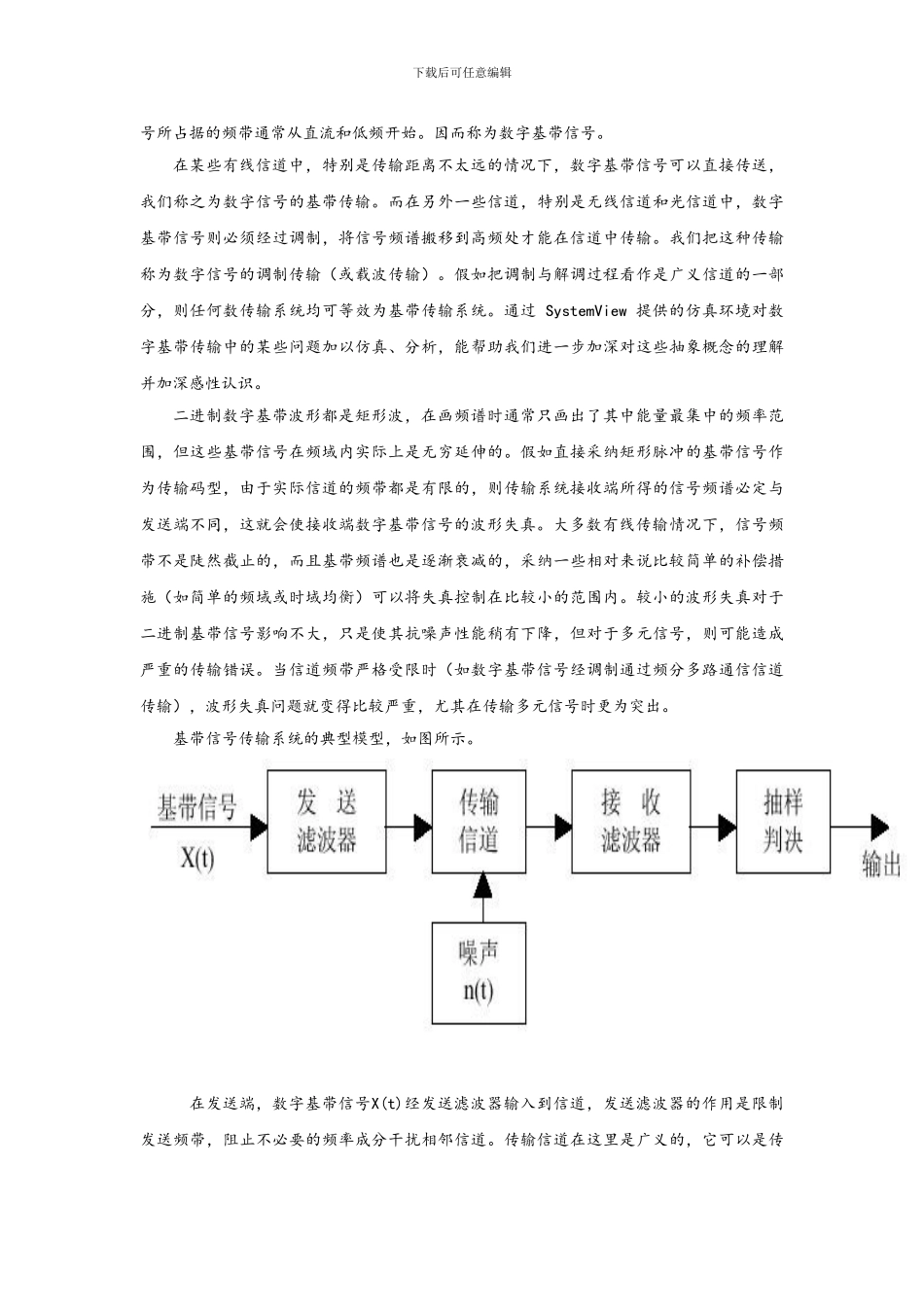

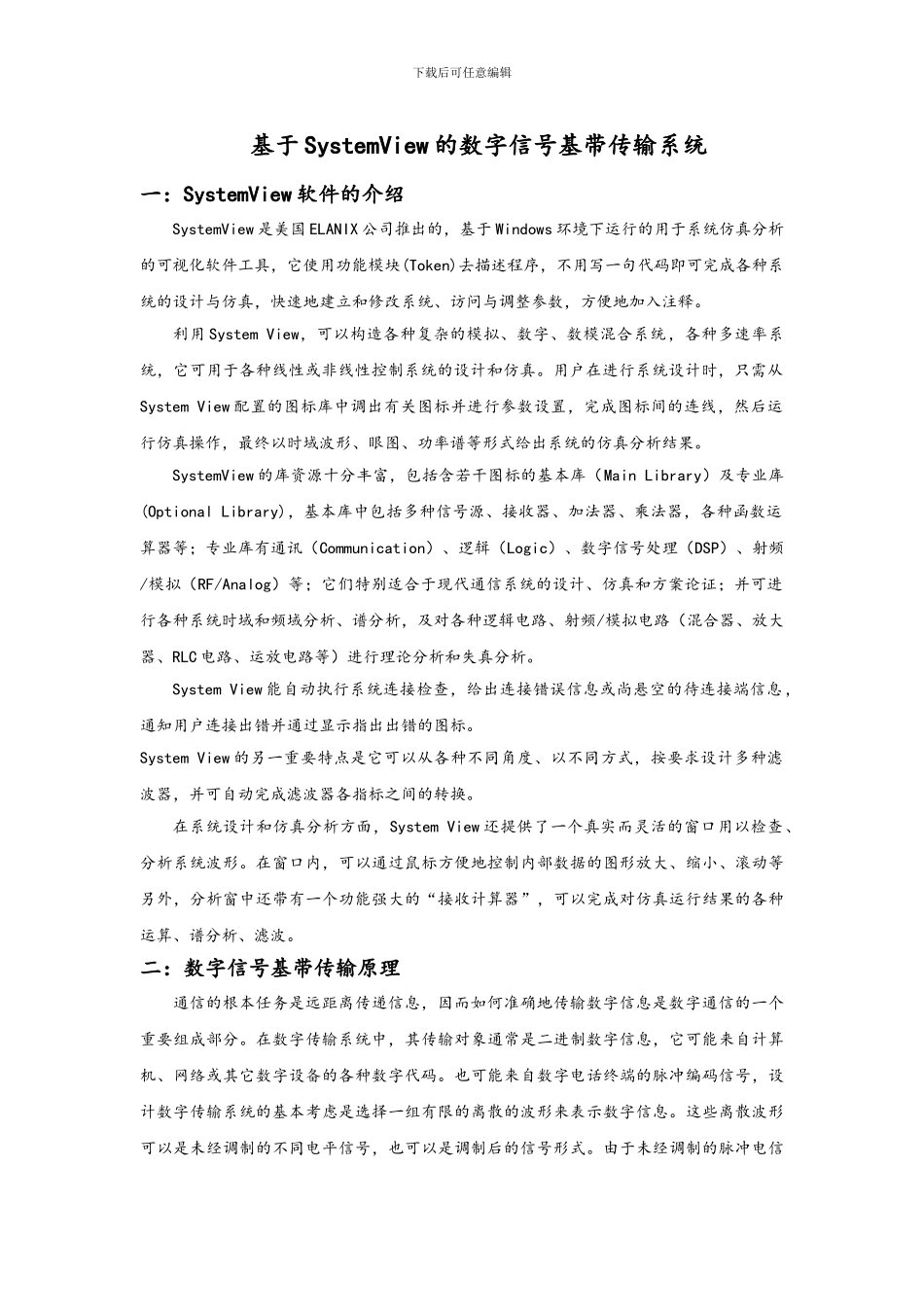

下载后可任意编辑基于 SystemView 的数字信号基带传输系统一：SystemView 软件的介绍SystemView 是美国 ELANIX 公司推出的，基于 Windows 环境下运行的用于系统仿真分析的可视化软件工具，它使用功能模块(Token)去描述程序，不用写一句代码即可完成各种系统的设计与仿真，快速地建立和修改系统、访问与调整参数，方便地加入注释。利用 System View，可以构造各种复杂的模拟、数字、数模混合系统，各种多速率系统，它可用于各种线性或非线性控制系统的设计和仿真。用户在进行系统设计时，只需从System View 配置的图标库中调出有关图标并进行参数设置，完成图标间的连线，然后运行仿真操作，最终以时域波形、眼图、功率谱等形式给出系统的仿真分析结果。SystemView 的库资源十分丰富，包括含若干图标的基本库（Main Library）及专业库(Optional Library)，基本库中包括多种信号源、接收器、加法器、乘法器，各种函数运算器等；专业库有通讯（Communication）、逻辑（Logic）、数字信号处理（DSP）、射频/模拟（RF/Analog）等；它们特别适合于现代通信系统的设计、仿真和方案论证；并可进行各种系统时域和频域分析、谱分析，及对各种逻辑电路、射频/模拟电路（混合器、放大器、RLC 电路、运放电路等）进行理论分析和失真分析。System View 能自动执行系统连接检查，给出连接错误信息或尚悬空的待连接端信息，通知用户连接出错并通过显示指出出错的图标。System View 的另一重要特点是它可以从各种不同角度、以不同方式，按要求设计多种滤波器，并可自动完成滤波器各指标之间的转换。在系统设计和仿真分析方面，System View 还提供了一个真实而灵活的窗口用以检查、分析系统波形。在窗口内，可以通过鼠标方便地控制内部数据的图形放大、缩小、滚动等另外，分析窗中还带有一个功能强大的“接收计算器”，可以完成对仿真运行结果的各种运算、谱分析、滤波。二：数字信号基带传输原理通信的根本任务是远距离传递信息，因而如何准确地传输数字信息是数字通信的一个重要组成部分。在数字传输系统中，其传输对象通常是二进制数字信息，它可能来自计算机、网络或其它数字设备的各种数字代码。也可能来自数字电话终端的脉冲编码信号，设计数字传输系统的基本考虑是选择一组有限的离散的波形来表示数字信息。这些离散波形可以是未经调制的不同电平信号，也可以是调制后的信号形式。由于未经调制的脉冲电信下载后可任意编辑号所占据的频带...
