企业应急疏散图形符号表示

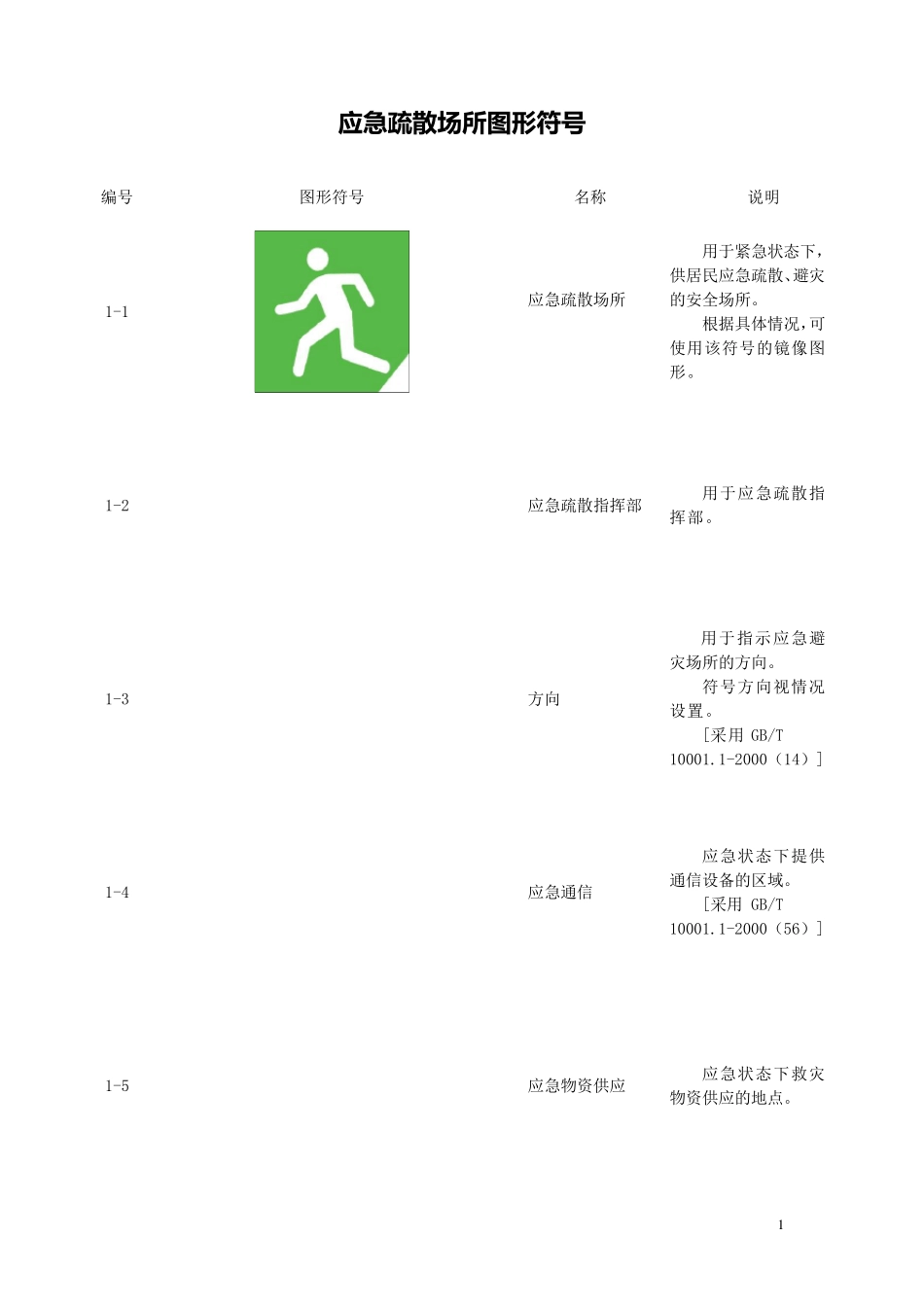

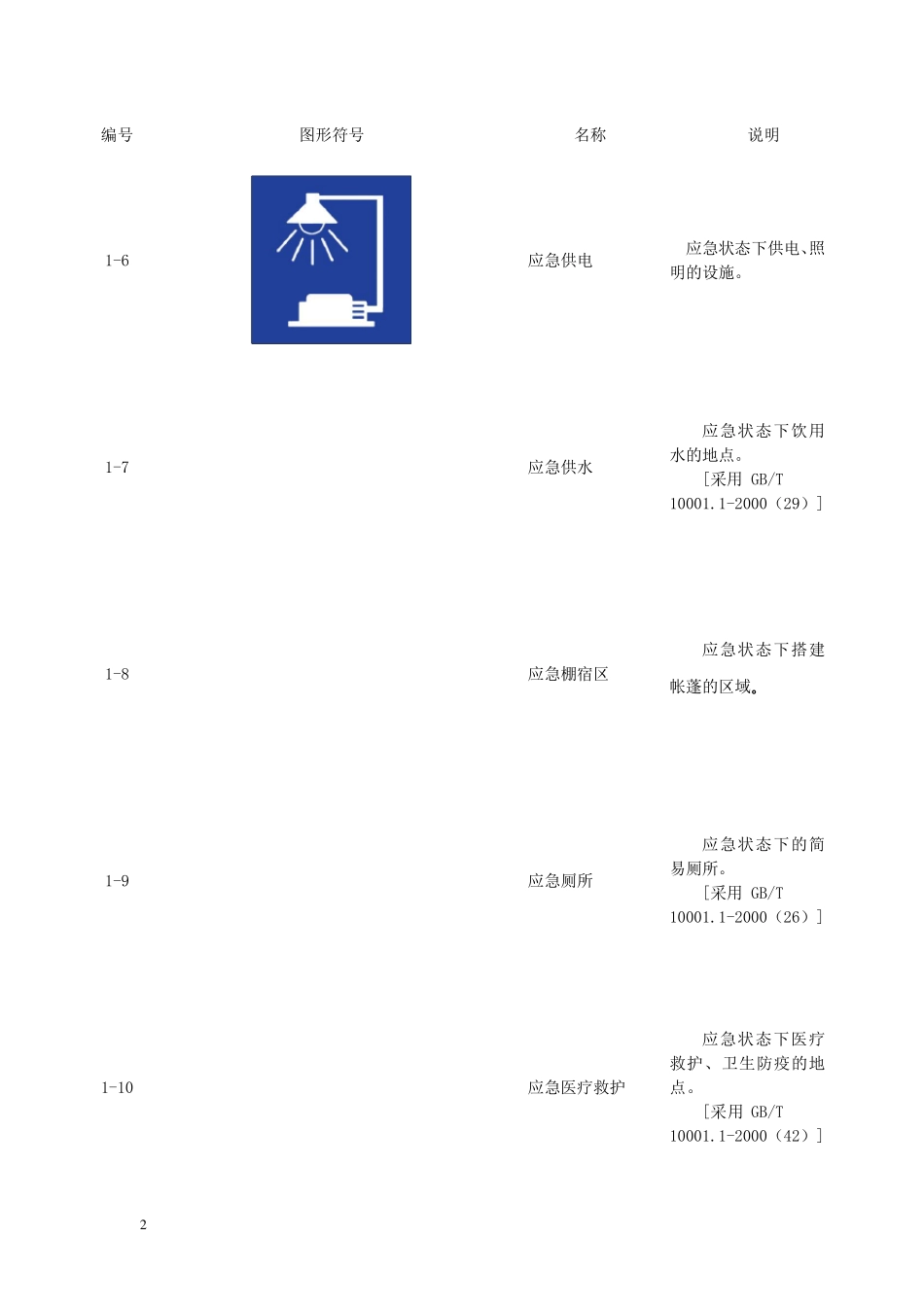

1 应 急 疏 散 场 所 图 形 符 号 编号 图形符号 名称 说明 1-1 应急疏散场所 用于紧急状态下，供居民应急疏散、避灾的安全场所。 根据具体情况，可使用该符号的镜像图形。 1-2 应急疏散指挥部 用于应急疏散指挥部。 1-3 方向 用于指示应急避灾场所的方向。 符号方向视情况设置。 [采用 GB/T 10001.1-2000（14）] 1-4 应急通信 应急状态下提供通信设备的区域。 [采用 GB/T 10001.1-2000（56）] 1-5 应急物资供应 应急状态下救灾物资供应的地点。 2 编号 图形符号 名称 说明 1-6 应急供电 应急状态下供电、照明的设施。 1-7 应急供水 应急状态下饮用水的地点。 [采用 GB/T 10001.1-2000（29）] 1-8 应急棚宿区 应急状态下搭建帐蓬的区域。 1-9 应急厕所 应急状态下的简易厕所。 [采用 GB/T 10001.1-2000（26）] 1-10 应急医疗救护 应急状态下医疗救护、卫生防疫的地点。 [采用 GB/T 10001.1-2000（42）] 3 编号 图形符号 名称 说明 1-11 应急灭火器 应急状态下提供应急灭火器的地点。 [采用 GB/T 10001.1-2000（74）] 1-12 应急垃圾存放 应急状态下垃圾集中存放的地点。 [采用 GB/T 1000．1-2000(31)] 1-13 应急污水排放 应急状态下污水排放的地点。 [采用 GB/T 15562.1-1995] 1-14 应急停车场 应急状态下机动车停放的区域。 [采用 GB/T 10001.1-2000（11）] 1-15 应急自行车停放 应急状态下自行车停放的区域。 [采用 GB/T 10001.1-2000（12）] 4 编号 图形符号 名称 说明 1-16 应急停机坪 应急状态下直升机的停机坪。 根据具体情况可使用该符号的镜像图形。 [采用 GB/T 10001.1-2000（07）] 1-17 紧急出口 表示紧急情况下安全疏散的出口或通道。 根据具体情况可使用该符号的镜像图形。 [采用 GB/T 10001.1-2000（17）] 1-18 应急掩避区 表示应急状态下人员掩蔽的区域。 [采用 GB/T 10001.1-2000（43）] 1-19 战时出入口 表示人防工程战时主要或次要出、入口。 1-20 临战封堵 表示临战需要封堵的位置、墙体。 5 编号 图形符号 名称 说明 1-21 滤毒室 表示滤毒室。 1-22 洗消间 表示洗消间。 [采用 GB/T 10001.1-2000（37）] 1-23 进风机房 表示进风机房。 [采用 GB/T 5465．2-1996] 1-24 排风机房 表示排风机房。 1-25 防护单元连通口 表示防护单元互相连接。 6 编号 图形符号...
