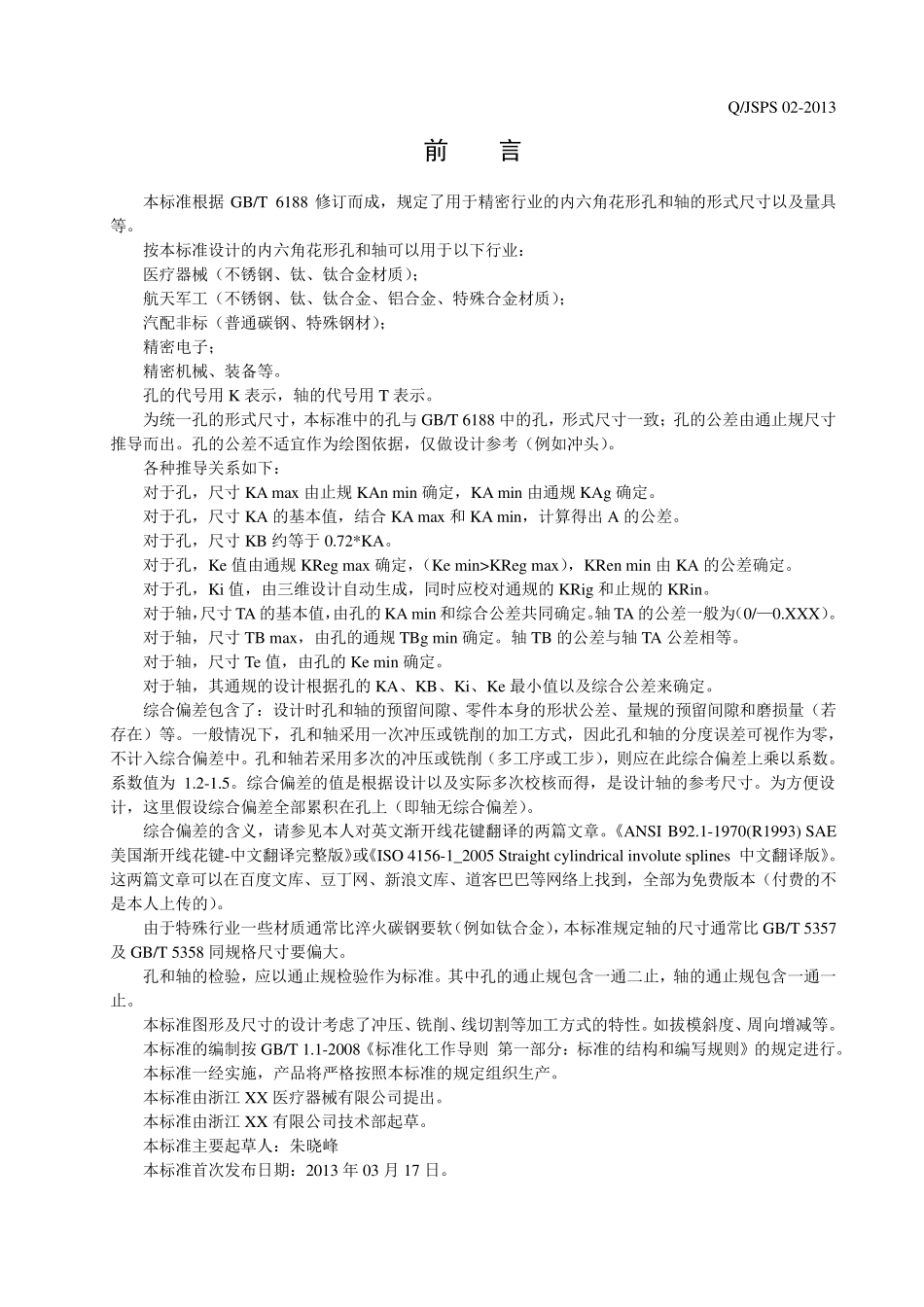

浙江X X有限公司技术标准 Q/JSPS 02-2013 用于精密行业的内六角花形 (梅花六角) 2013-03-17 发布 2013-05-10 实施 浙江XX 有限公司 发 布 Q/JSPS Q/JSPS 02-2013 前 言 本标准根据 GB/T 6188 修订而成，规定了用于精密行业的内六角花形孔和轴的形式尺寸以及量具等。 按本标准设计的内六角花形孔和轴可以用于以下行业： 医疗器械（不锈钢、钛、钛合金材质）； 航天军工（不锈钢、钛、钛合金、铝合金、特殊合金材质）； 汽配非标（普通碳钢、特殊钢材）； 精密电子； 精密机械、装备等。 孔的代号用 K 表示，轴的代号用 T 表示。 为统一孔的形式尺寸，本标准中的孔与 GB/T 6188 中的孔，形式尺寸一致；孔的公差由通止规尺寸推导而出。孔的公差不适宜作为绘图依据，仅做设计参考（例如冲头）。 各种推导关系如下： 对于孔，尺寸 KA max 由止规 KAn min 确定，KA min 由通规 KAg 确定。 对于孔，尺寸 KA 的基本值，结合 KA max 和 KA min，计算得出 A 的公差。 对于孔，尺寸 KB 约等于 0.72*KA。 对于孔，Ke 值由通规 KReg max 确定，（Ke min>KReg max ），KRen min 由 KA 的公差确定。 对于孔，Ki 值，由三维设计自动生成，同时应校对通规的 KRig 和止规的 KRin。 对于轴，尺寸 TA 的基本值，由孔的 KA min 和综合公差共同确定。轴 TA 的公差一般为（0/—0.XXX）。 对于轴，尺寸 TB max ，由孔的通规 TBg min 确定。轴 TB 的公差与轴 TA 公差相等。 对于轴，尺寸 Te 值，由孔的 Ke min 确定。 对于轴，其通规的设计根据孔的 KA、KB、Ki、Ke 最小值以及综合公差来确定。 综合偏差包含了：设计时孔和轴的预留间隙、零件本身的形状公差、量规的预留间隙和磨损量（若存在）等。一般情况下，孔和轴采用一次冲压或铣削的加工方式，因此孔和轴的分度误差可视作为零，不计入综合偏差中。孔和轴若采用多次的冲压或铣削（多工序或工步），则应在此综合偏差上乘以系数。系数值为 1.2-1.5。综合偏差的值是根据设计以及实际多次校核而得，是设计轴的参考尺寸。为方便设计，这里假设综合偏差全部累积在孔上（即轴无综合偏差）。 综合偏差的含义，请参见本人对英文渐开线花键翻译的两篇文章。《ANSI B92.1-1970(R1993) SAE美国渐开线花键-中文翻译完整版》或《ISO 4156-1_2005 Straight cy lindrical inv olu te splines 中文翻译版》...
