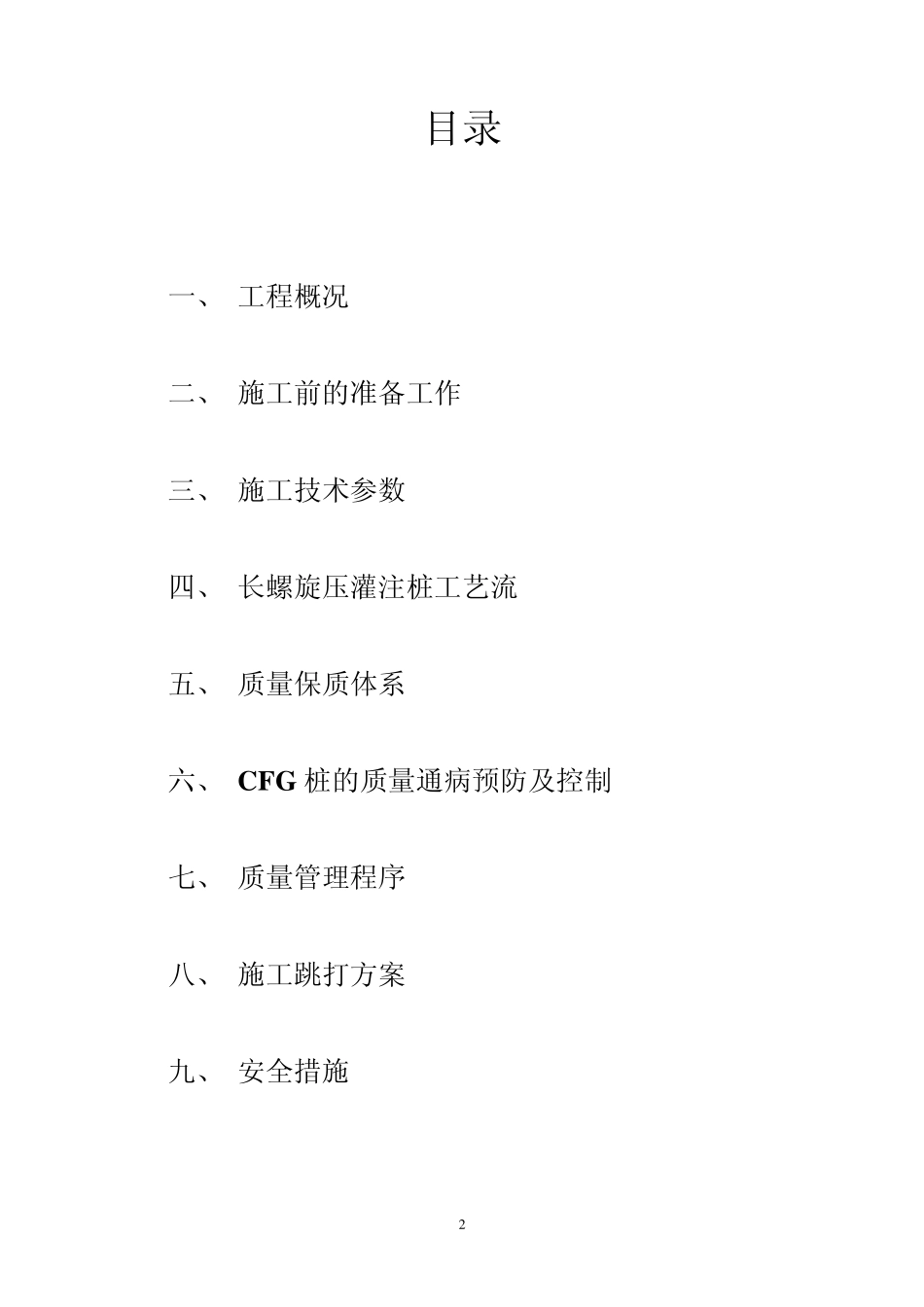

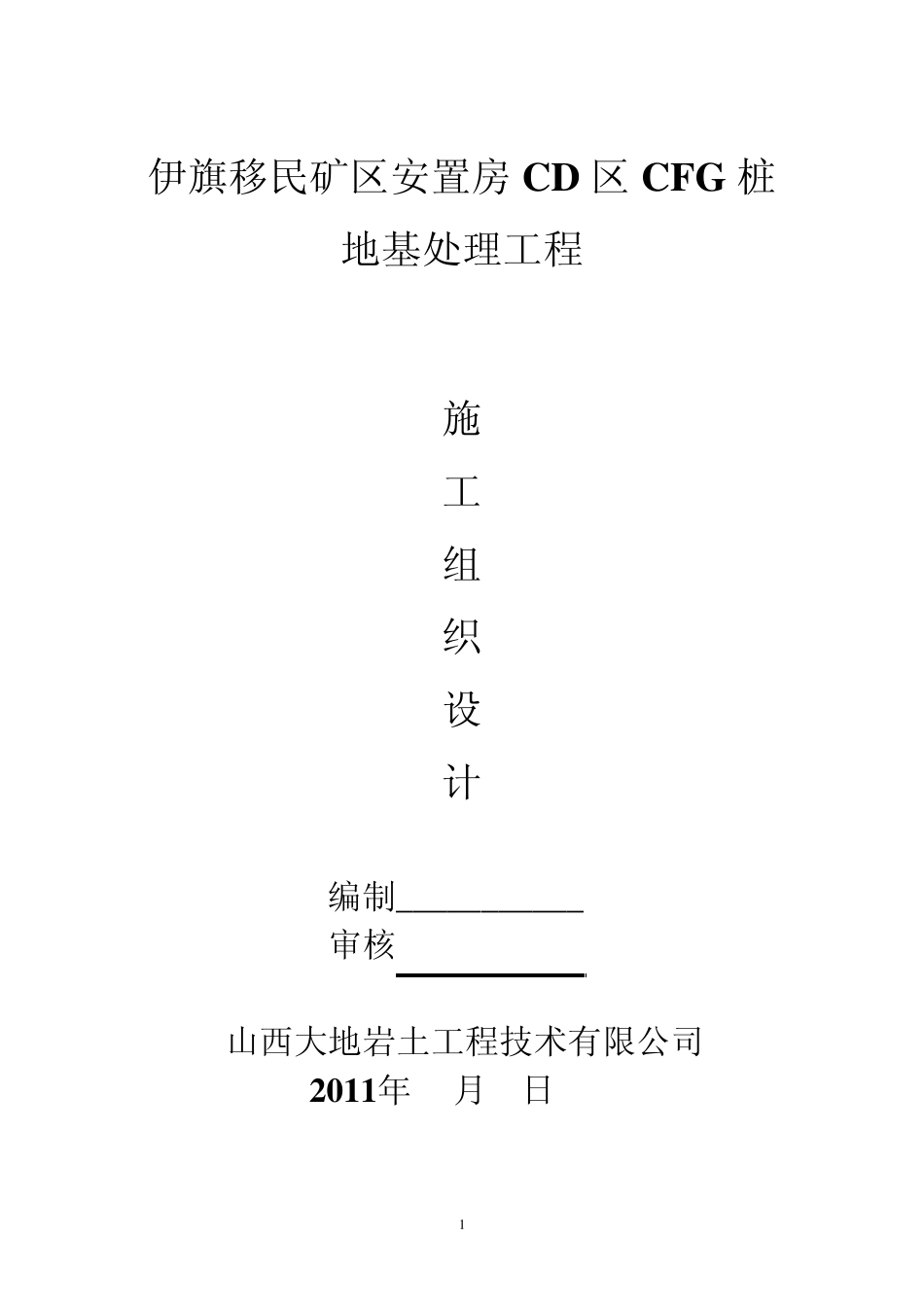

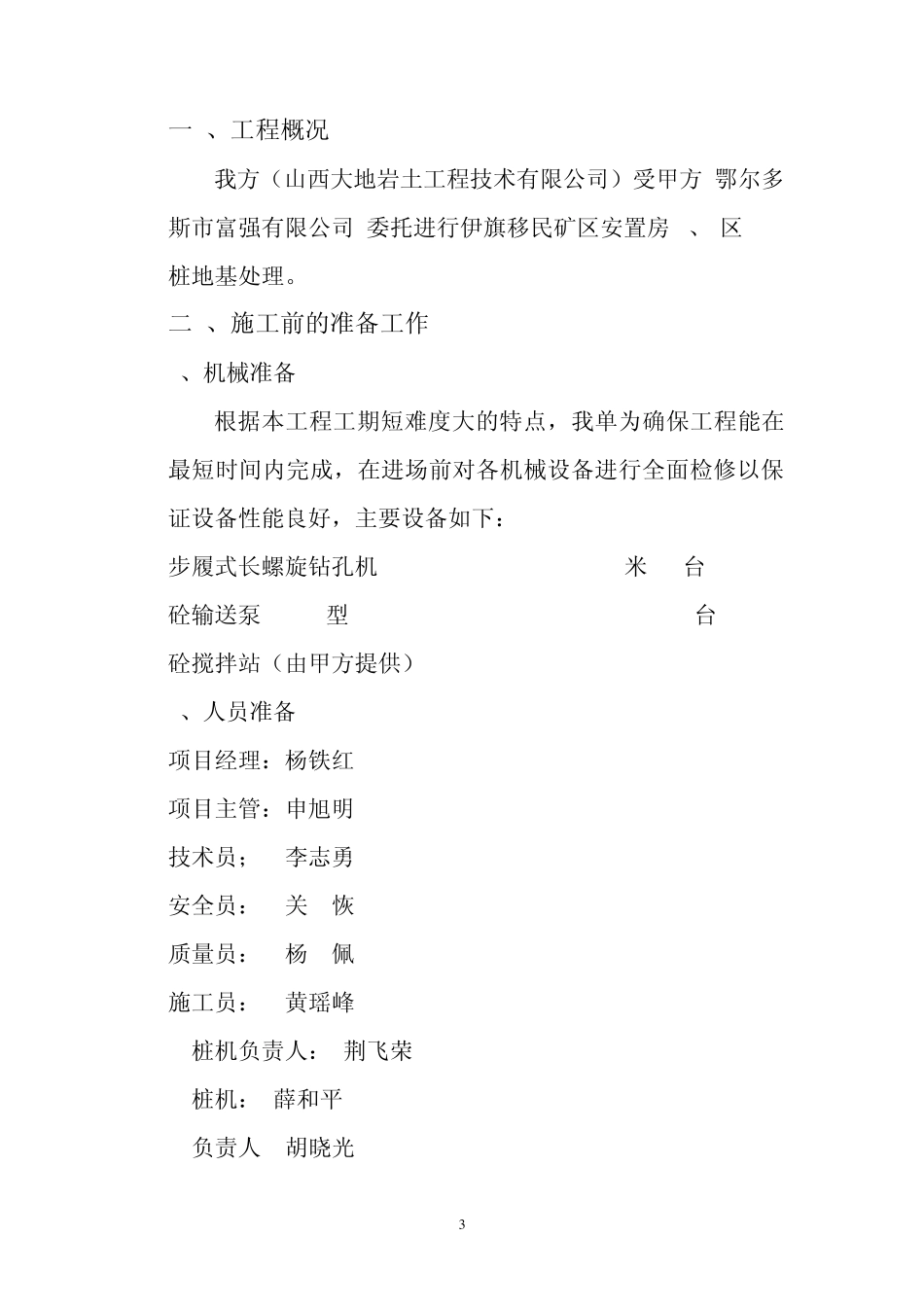

1 伊旗移民矿区安置房 CD 区 CFG 桩地基处理工程 施 工 组 织 设 计 编制___________ 审核 山西大地岩土工程技术有限公司 2011年 月 日 2 目录 一、 工程概况 二、 施工前的准备工作 三、 施工技术参数 四、 长螺旋压灌注桩工艺流 五、 质量保质体系 六、 CFG 桩的质量通病预防及控制 七、 质量管理程序 八、 施工跳打方案 九、 安全措施 3 一 、工程概况 我方（山西大地岩土工程技术有限公司）受甲方(鄂尔多斯市富强有限公司)委托进行伊旗移民矿区安置房 C、D区 CFG桩地基处理。 二 、施工前的准备工作 1、机械准备 根据本工程工期短难度大的特点，我单为确保工程能在最短时间内完成，在进场前对各机械设备进行全面检修以保证设备性能良好，主要设备如下： 步履式长螺旋钻孔机 KLB26-600 KW 24米 10台 砼输送泵 60型 103台 砼搅拌站（由甲方提供） 2、人员准备 项目经理：杨铁红 项目主管：申旭明 技术员； 李志勇 安全员： 关 恢 质量员： 杨 佩 施工员： 黄瑶峰 1#桩机负责人： 荆飞荣 2#桩机： 薛和平 3#负责人: 胡晓光 4 三、施工技术参数 桩长 由现场确定；要求桩端持力层为第四层细砂岩层；要求桩进入持力层不小于2.0米，施工时应结合《岩土勘察报告》及施工情况核定桩长。 桩径 400mm 桩距 1.6米正方形及其他形状布置 CFG桩保护桩 m 材料：石子、石屑、粉煤灰、水泥，状体强度C20 桩位允许偏差 ≤0.4d 垂直度偏差 ≤1％ 桩长允许偏差 ≤5cm 石屑含泥量不大于5％. CFG桩由碎石，石屑，粉煤灰，水泥加水拌合而成，桩身强度C20，并且施工过程中抽样做混合料试块，一台班做一组（3块）石块尺寸为15×15×15cm并测定28天抗压强度。 四 、长螺旋压灌注工艺流程 1、精确定位、确定高程 依据甲方提供的总平面图和 CFG桩位平面图，根据已知坐标控制点、拟建物各轴线与 CFG桩位之间的相对位置关系进行测放各施工部位CFG控制桩位，然后用钢尺量距，确定剩余 CFG桩所在位置，同时用钢钎或电钻打眼，深度>20cm,在孔内灌入白灰，插入竹棍便于查找。并把已知坐标控制点 5 设置在不易被破坏的地方，予以保护。同时会同甲方和监理对施工部位桩位的测量放线进行检验，检验合格后方能进行CFG桩的施工。依据甲方提供的场地标高，在开钻前进行找平。 2 、后台准备 （1）合理规划场地，合理安排砼车送混凝土的时间，合理布设混凝土输送泵，砼输送泵...
