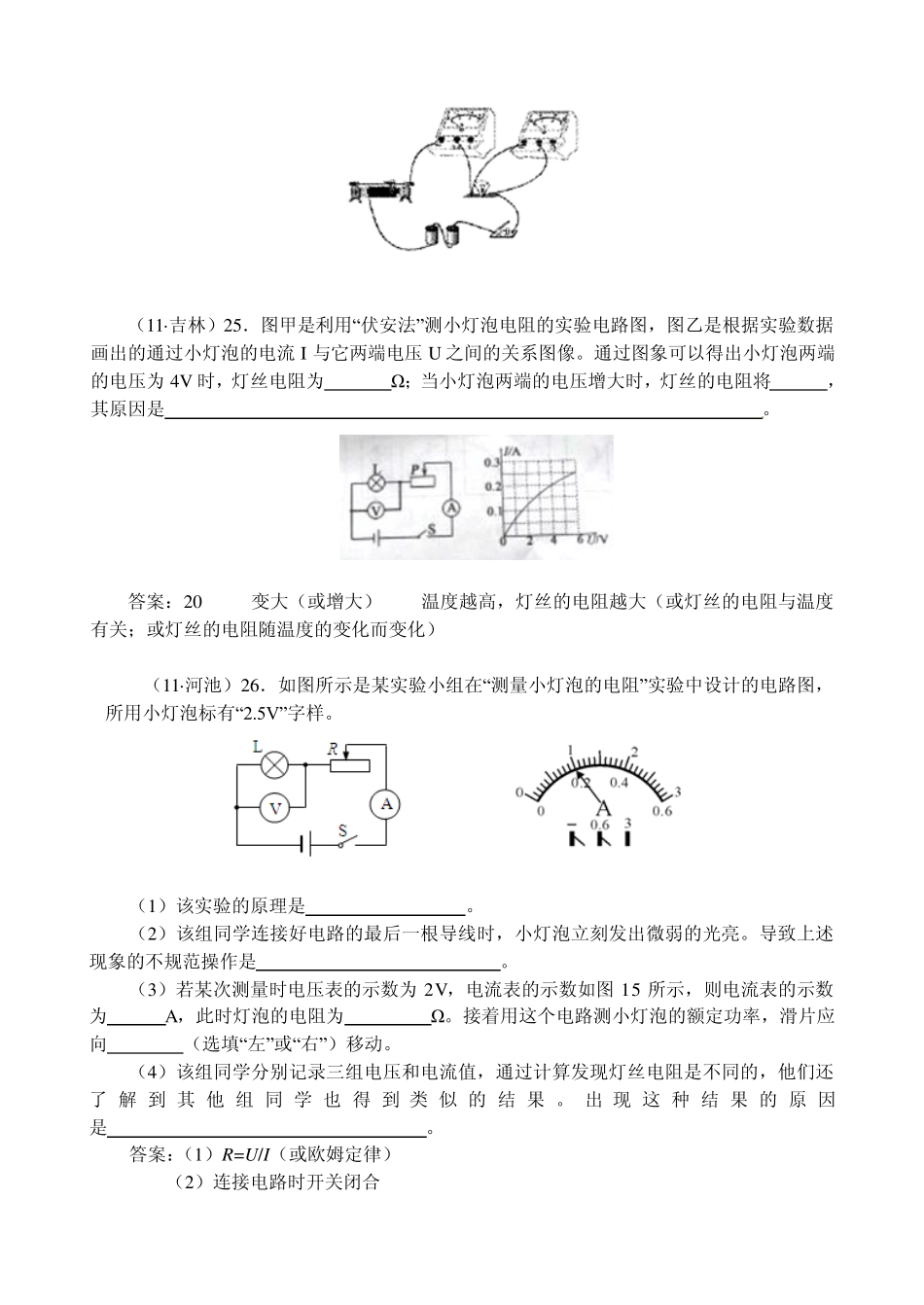

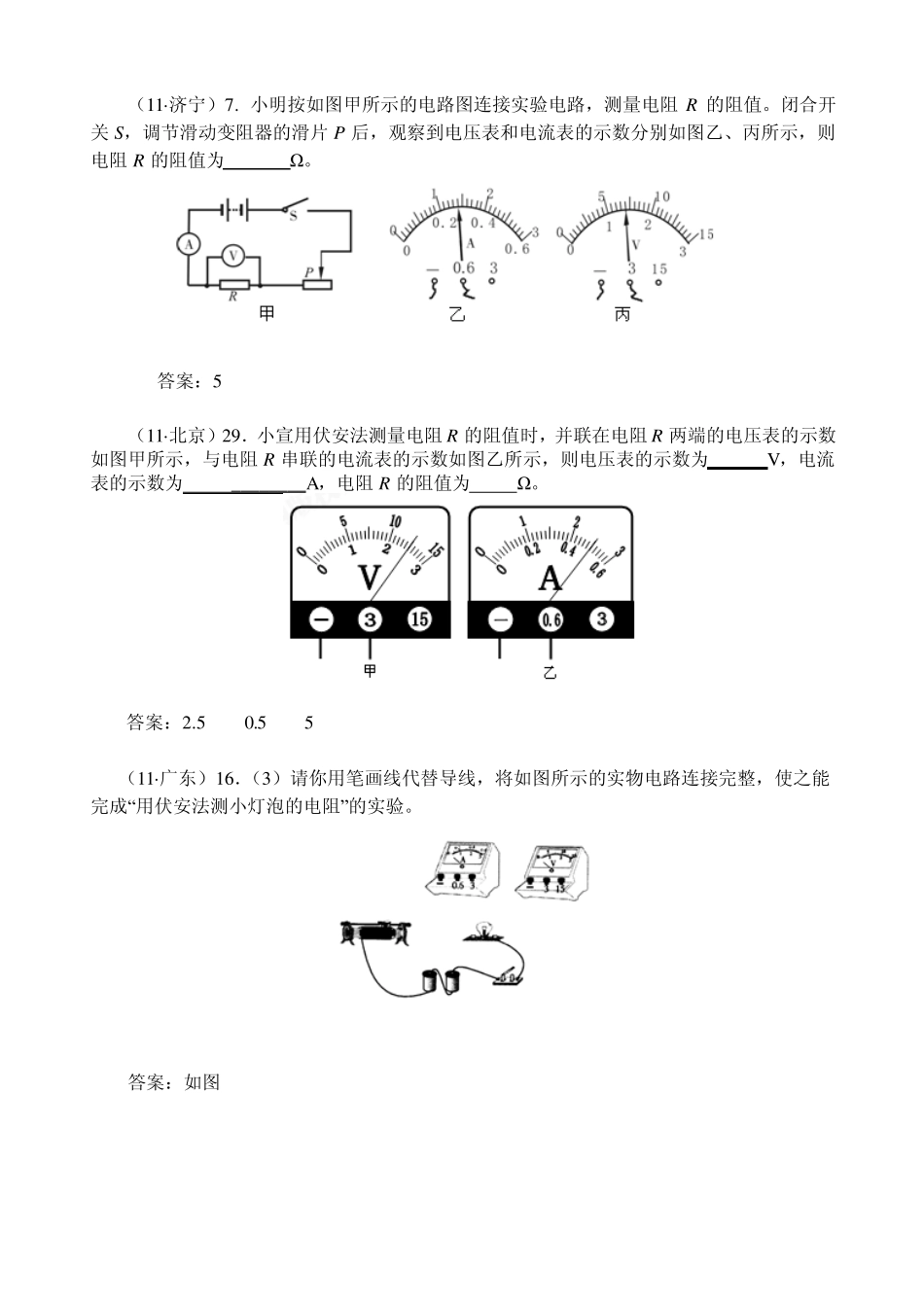

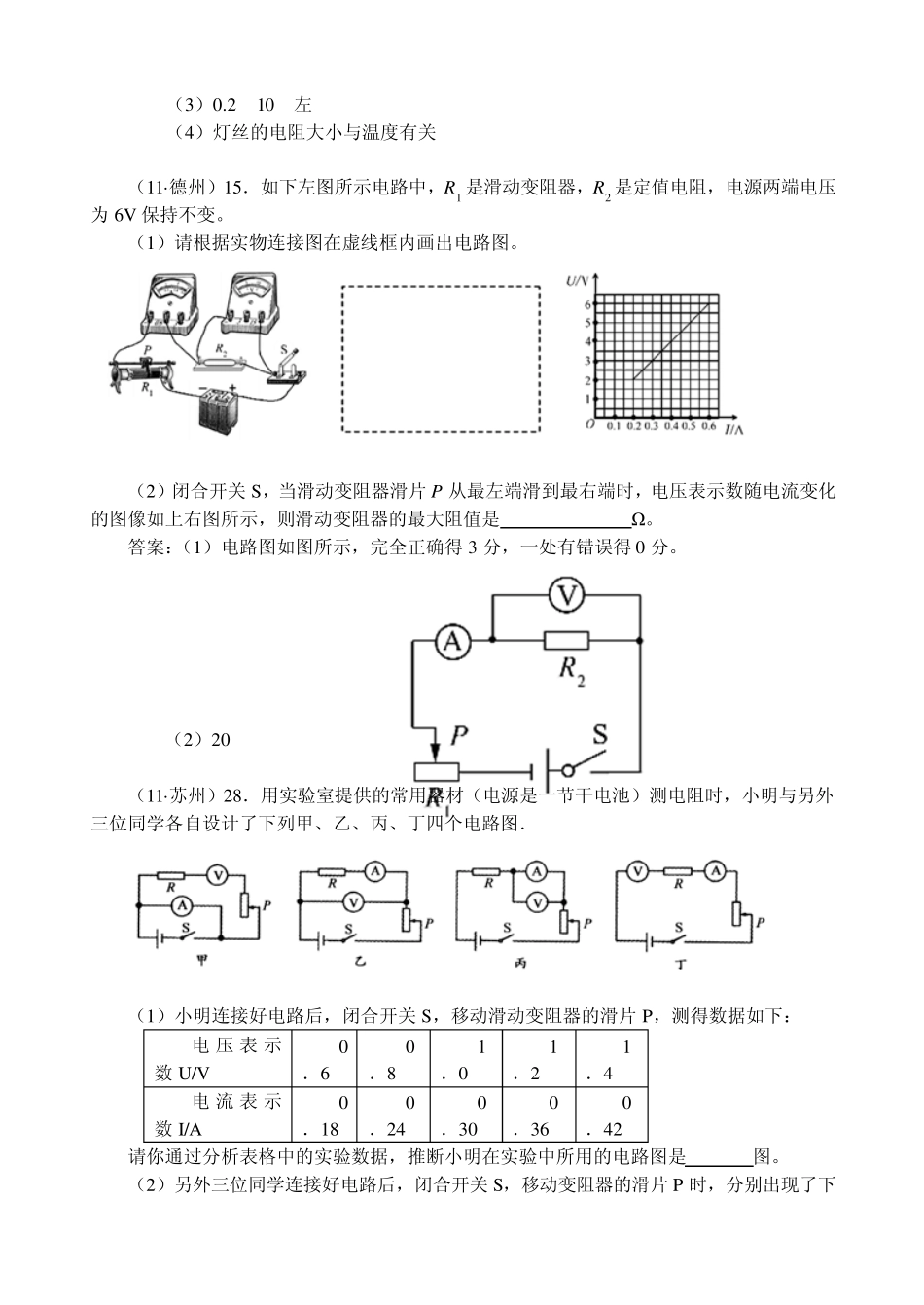

（11·济宁）7. 小明按如图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电阻R 的阻值为 Ω。 答案：5 （11·北京）29．小宣用伏安法测量电阻R 的阻值时，并联在电阻R 两端的电压表的示数如图甲所示，与电阻R 串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 ________A，电阻R 的阻值为 Ω。 答案：2.5 0.5 5 （11·广东）16．（3）请你用笔画线代替导线，将如图所示的实物电路连接完整，使之能完成“用伏安法测小灯泡的电阻”的实验。 答案：如图 （11·吉林）25．图甲是利用“伏安法” 测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I 与它两端电压U 之间的关系图像。通过图象可以得出小灯泡两端的电压为 4V 时，灯丝电阻为 Ω ；当小灯泡两端的电压增大时，灯丝的电阻将 ，其原因是 。 答案：20 变大（或增大） 温度越高，灯丝的电阻越大（或灯丝的电阻与温度有关；或灯丝的电阻随温度的变化而变化） （11·河池）26．如图所示是某实验小组在“测量小灯泡的电阻” 实验中设计的电路图，所用小灯泡标有“2.5V” 字样。 （1）该实验的原理是 。 （2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作是 。 （3）若某次测量时电压表的示数为 2V，电流表的示数如图15 所示，则电流表的示数为 A，此时灯泡的电阻为 Ω 。接着用这个电路测小灯泡的额定功率，滑片应向 （选填“左” 或“右” ）移动。 （4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了 解 到 其 他 组 同 学 也 得 到 类 似 的结 果 。 出现 这 种 结 果 的原 因是 。 答案：（1）R=U/I（或欧姆定律） （2）连接电路时开关闭合 （3）0.2 10 左 （4）灯丝的电阻大小与温度有关 （11·德州）15．如下左图所示电路中，R1 是滑动变阻器，R2 是定值电阻，电源两端电压为6V 保持不变。 （1）请根据实物连接图在虚线框内画出电路图。 （2）闭合开关S，当滑动变阻器滑片P 从最左端滑到最右端时，电压表示数随电流变化的图像如上右图所示，则滑动变阻器的最大阻值是 Ω。 答案：（1）电路图如图所示，完全正确得3 分，一处有错误得0 分。 （2）20 （11·苏州）28．用实验室提供的常...
