会议室大屏方案说明

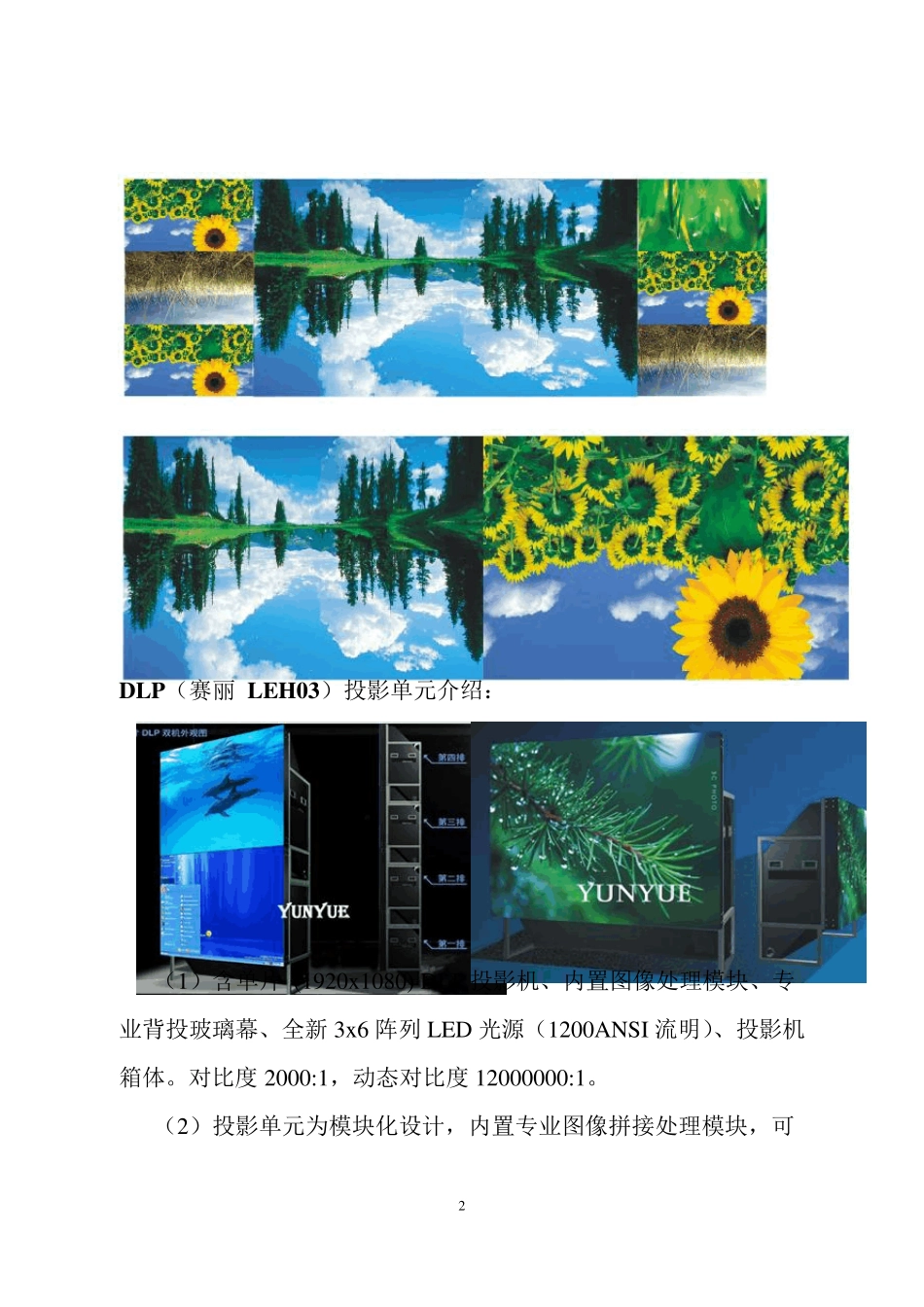

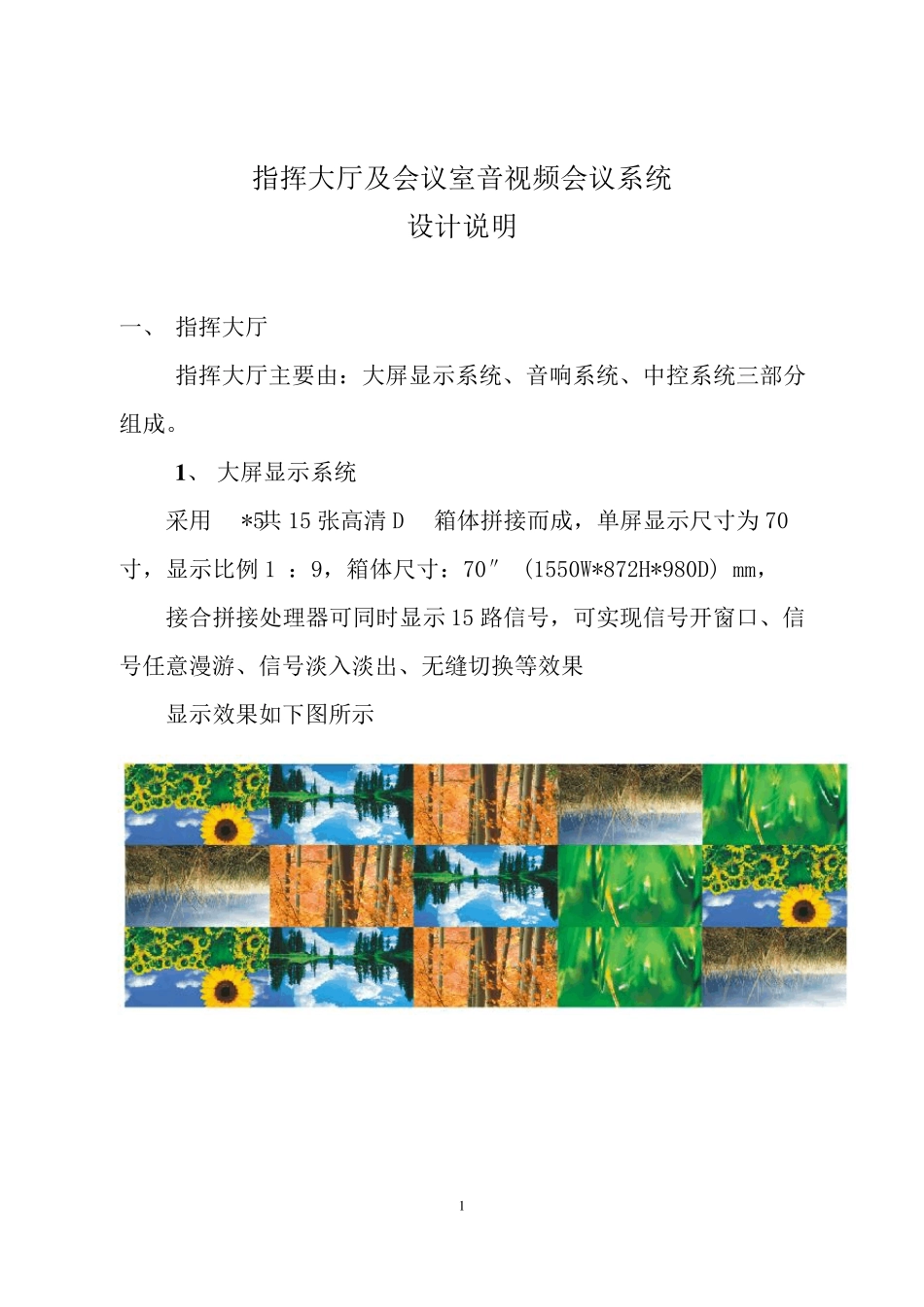

1 指挥大厅及会议室音视频会议系统 设计说明 一、 指挥大厅 指挥大厅主要由：大屏显示系统、音响系统、中控系统三部分 组成。 1 、 大屏显示系统 采用3*5共15 张高清DLP箱体拼接而成，单屏显示尺寸为70寸，显示比例16：9，箱体尺寸：70″ (1550W*872H*980D) mm， 接合拼接处理器可同时显示15 路信号，可实现信号开窗口、信号任意漫游、信号淡入淡出、无缝切换等效果 显示效果如下图所示 2 DLP（赛丽 LEH03）投影单元介绍： （1）含单片 (1920x1080) DLP 投影机、内置图像处理模块、专业背投玻璃幕、全新 3x6 阵列 LED 光源（1200ANSI 流明）、投影机箱体。对比度 2000:1，动态对比度 12000000:1。 （2）投影单元为模块化设计，内置专业图像拼接处理模块，可3 实现图像拼接组合拼接显示或整屏显示；单屏尺寸：70 寸，16：9宽幅比，任意组成。 （3）投影单元具有先进的显示色彩调整技术，可进行光机的色调、饱和度、亮度的调整；使图像画面拥有更丰富的色彩表现，整屏的色彩均匀度达到完美境界(提供相关技术专利证书） （4）投影单元必须具备良好的防尘结构设计，投影单元达到 IP5X等级认证.（提供第三方检测报告） （5）投影单元应能满足不低于 8 度抗震设计要求，同时具备通过不少于 2x2 结构的拼接屏的抗震性能检测；（提供第三方检测报告） （6）显示单元需有良好的降噪音控制，噪音总体小于 30dB（A）（提供第三方检测报告）； （7）拼接采用复合玻璃屏幕；屏幕表面平整、牢固不变型；显示单元水平视角≥160°，垂直视角≥110°，屏幕中心增益≥2.2Gain，颜色一致性和均匀度均最佳；拼接屏的拼缝不影响文字和图像的正确显示，其物理拼缝小于 0.2mm，光学拼缝小于 1mm。（提供相关技术专利证书和第三方检测报告） （8）投影单元 MTBF 时间为 55,000 小时（提供第三方检测报告） （9）投影单元要求采用数字 7 色调整电路，可实现对红、绿、蓝、青、黄、紫、白 7 种颜色的色度、饱和度及亮度进行独立调整，4 以确保大屏幕拼接后各单元色彩的一致性，保证无明显色差。 拼接处理器（ATER AGC-P-300）介绍： 本系统设计标配16 路信号输入15 路信号输出，最大支持20 路信号输入，16 路信号输出 （1）纯硬件构架,无CPU 、硬盘、内存等常规计算机配件。内经优化的冷却系统可提供最佳的系统可靠性,不需要操作系统支持，上电即可工作，开机时间少于5 秒， 可 24×7×365 持续无故障...
