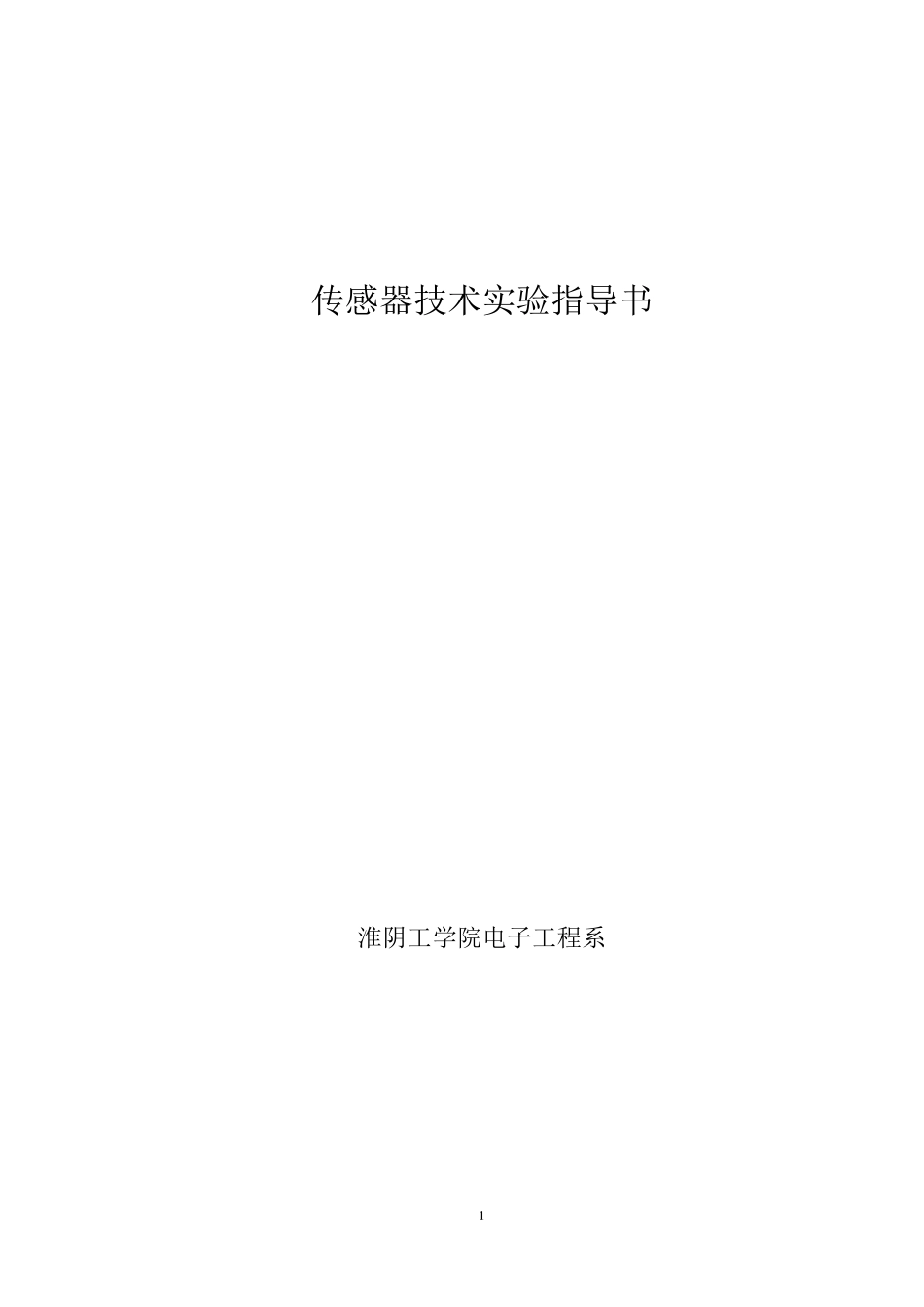

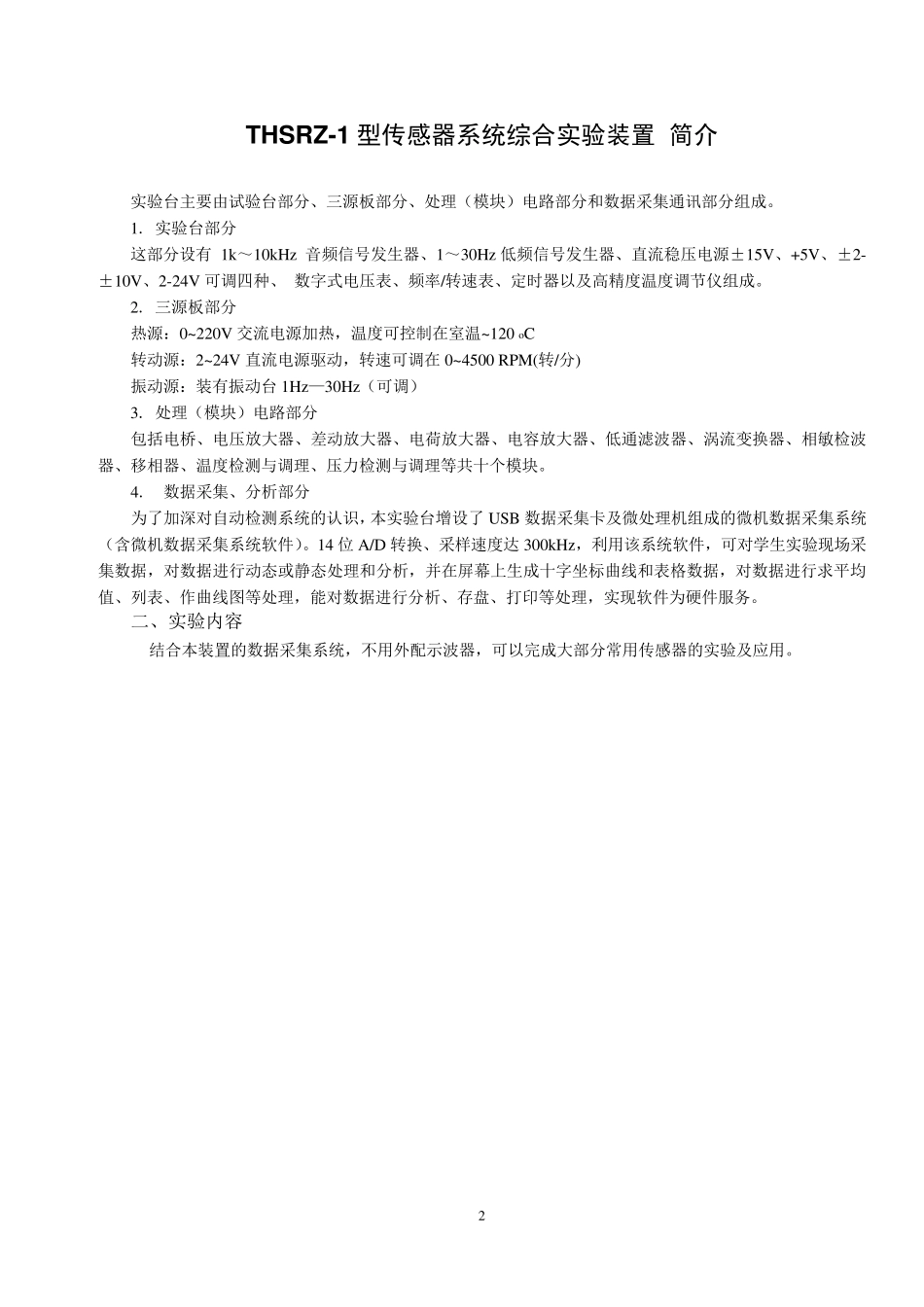

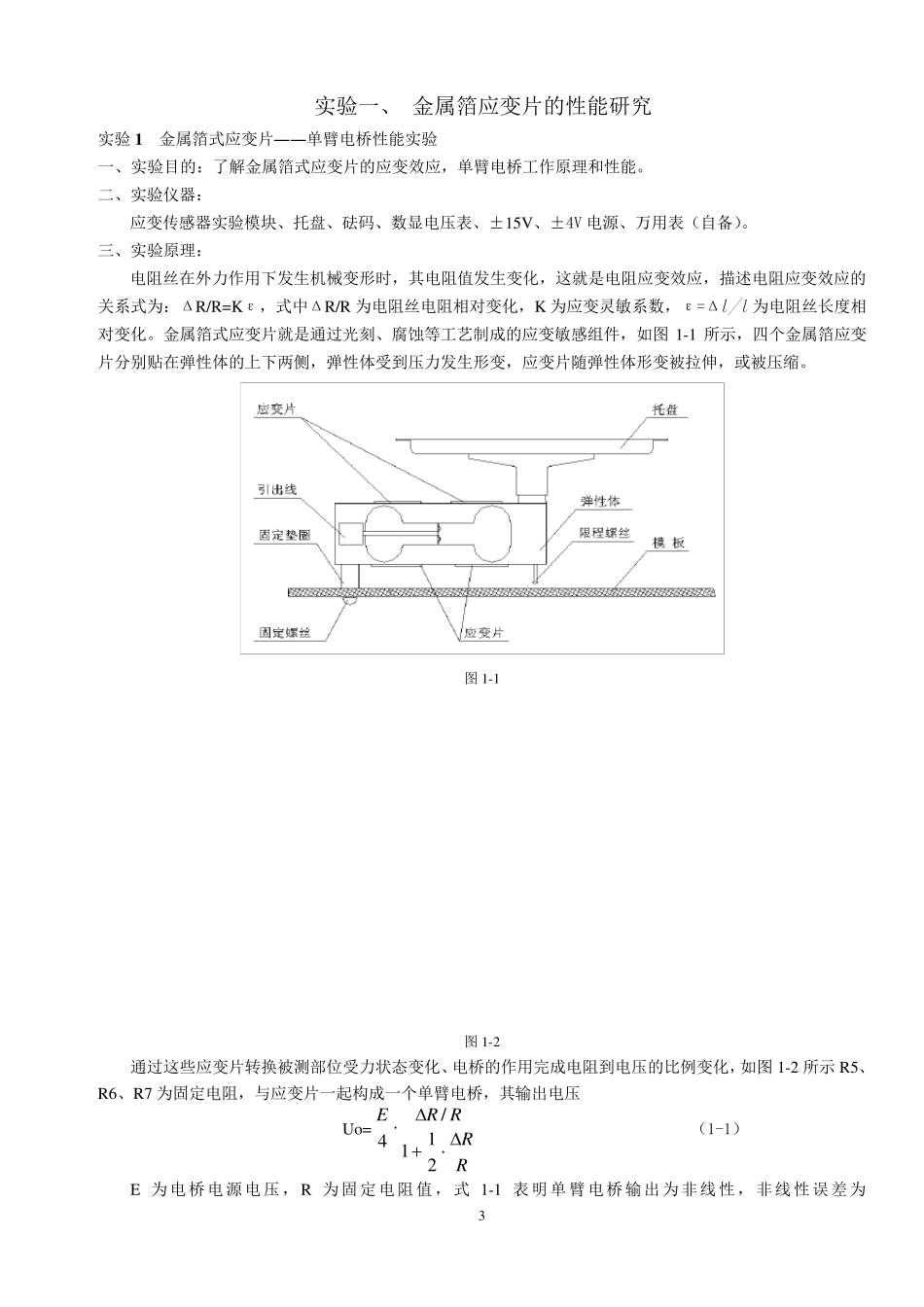

1 传感器技术实验指导书 淮阴工学院电子工程系 2 THSRZ-1 型传感器系统综合实验装置 简介 实验台主要由试验台部分、三源板部分、处理（模块）电路部分和数据采集通讯部分组成。 1. 实验台部分 这部分设有1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、直流稳压电源±15V、+5V、±2-±10V、2-24V 可调四种、 数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。 2. 三源板部分 热源：0~220V 交流电源加热，温度可控制在室温~120 oC 转动源：2~24V 直流电源驱动，转速可调在 0~4500 RPM(转/分) 振动源：装有振动台1Hz—30Hz（可调） 3. 处理（模块）电路部分 包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、温度检测与调理、压力检测与调理等共十个模块。 4. 数据采集、分析部分 为了加深对自动检测系统的认识，本实验台增设了 USB 数据采集卡及微处理机组成的微机数据采集系统（含微机数据采集系统软件）。14 位 A/D 转换、采样速度达 300kHz，利用该系统软件，可对学生实验现场采集数据，对数据进行动态或静态处理和分析，并在屏幕上生成十字坐标曲线和表格数据，对数据进行求平均值、列表、作曲线图等处理，能对数据进行分析、存盘、打印等处理，实现软件为硬 件服 务 。 二 、实验内 容 结 合 本装置 的数据采集系统，不 用外 配 示 波器，可以完 成大部分常 用传 感 器的实验及应 用。 3 实验一、 金属箔应变片的性能研究 实验1 金属箔式应变片――单臂电桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二、实验仪器： 应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V 电源、万用表（自备）。 三、实验原理： 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε，式中ΔR/R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图 1-1 所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。 图 1-1 图 1-2 通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，如图 1-2 所示 R5、R6、R7 为固...
