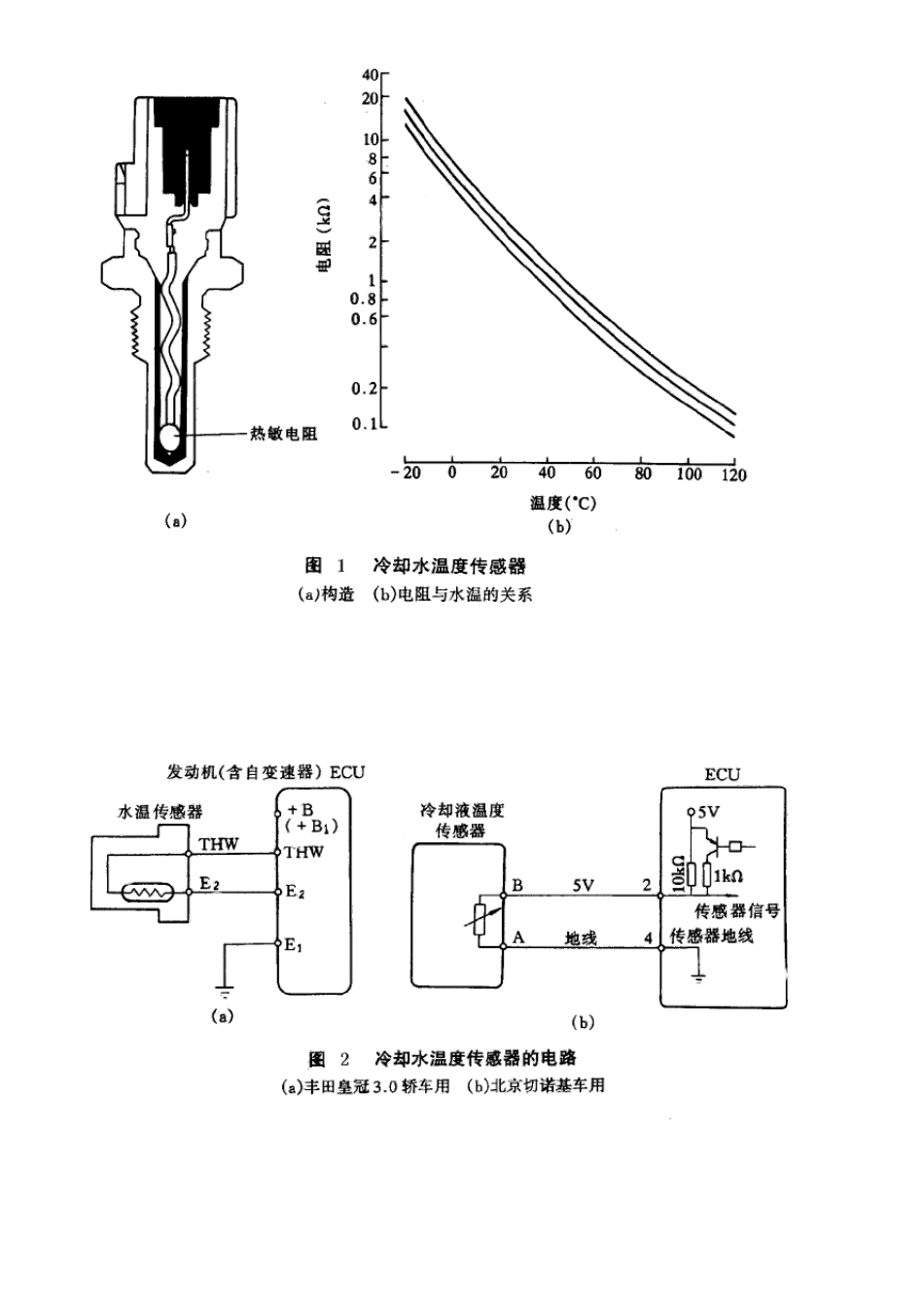

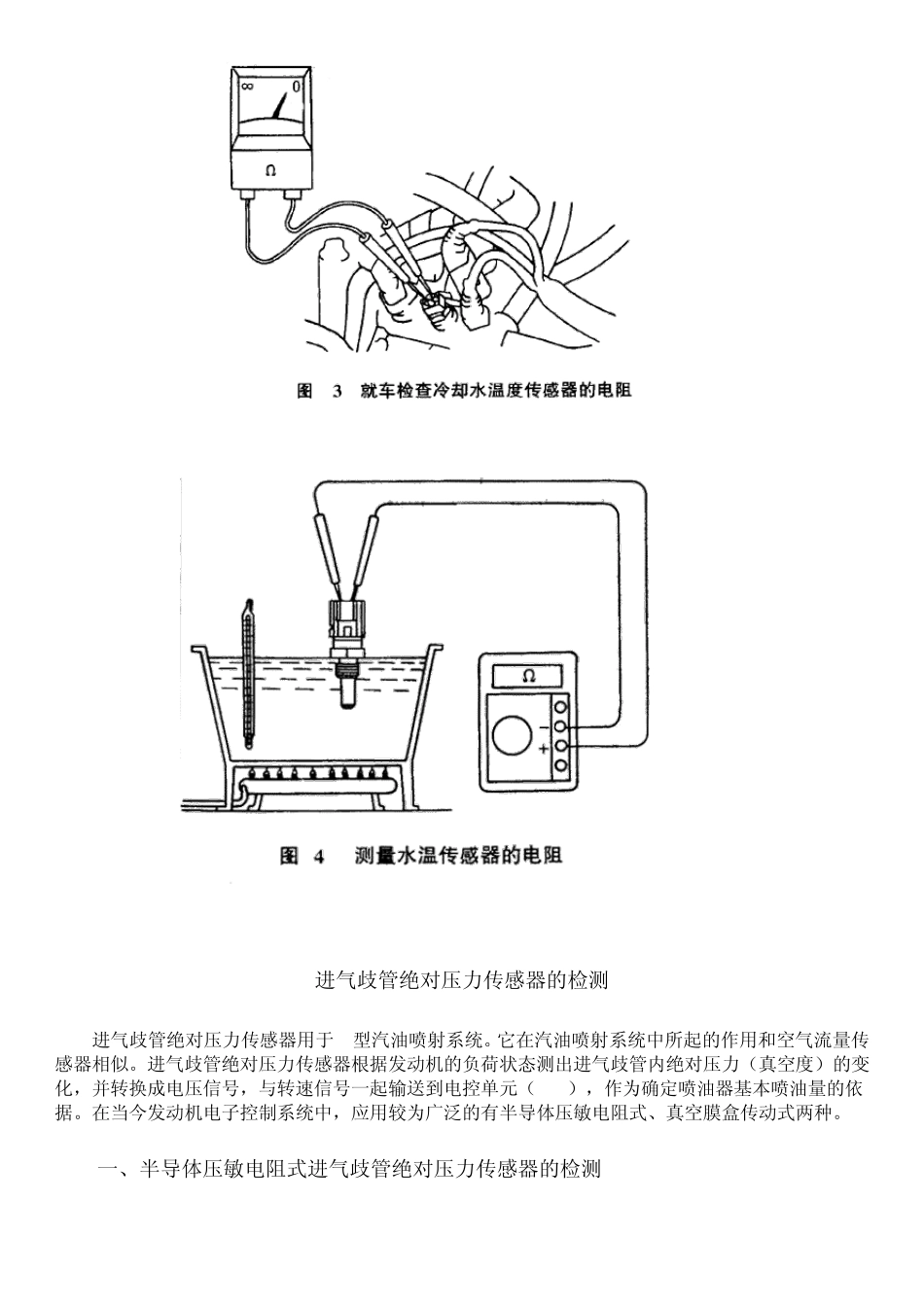

冷 却 水 温 度 传 感 器 的 检 测 1、 结 构 和 电 路 冷 却 水 温 度 传 感 器 安 装 在 发 动 机 缸 体 或 缸 盖 的 水 套 上 ， 与 冷 却 水 接 触 ， 用 来 检 测 发 动 机 的 冷 却 水温 度 。 冷 却 水 温 度 传 感 器 的 内 部 是 一 个 半 导 体 热 敏 电 阻 （ 图 1（ a） ） ， 它 具 有 负 的 温 度 电 阻 系 数 。水 温 越 低 ， 电 阻 越 大 ;反 之 ， 水 温 越 高 ， 电 阻 越 小 （ 图 1（ b） ） 。 水 温 传 感 器 的 两 根 导 线 都 和 电 控 单 元 相 连 接 。 其 中 一 根 为 地 线 ， 另 一 根 的 对 地 电 压 随 热 敏 电 阻 阻值 的 变 化 而 变 化 。 电 控 单 元 根 据 这 一 电 压 的 变 化 测 得 发 动 机 冷 却 水 的 温 度 ， 和 其 他 传 感 器 产 生 的 信 号一 起 ， 用 来 确 定 喷 油 脉 冲 宽 度 、 点 火 时 刻 等 。 冷 却 水 温 度 传 感 器 与 电 控 单 元 的 连 接 如 图 2所 示 。 2、 冷 却 水 温 度 传 感 器 的 检 测 （ 1） 冷 却 水 温 度 传 感 器 的 电 阻 检 测 A、 就 车 检 查 点 火 开 关 置 于 OFF位 置 ， 拆 卸 冷 却 水 温 度 传 感 器 导 线 连 接 器 ， 用 数 字 式 高 阻 抗 万 用 表 Ω 档 ， 按图 3所 示 测 试 传 感 器 两 端 子 （ 丰 田皇冠3.0为 THW 和 E2北京切诺基为 B 和 A） 间的 电 阻 值 。 其 电 阻 值与 温 度 的 高 低 成反 比， 在 热 机 时 应小 于 1kΩ 。 B、 单 件检 查 拔下冷 却 水 温 度 传 感 器 导 线 连 接 器 ， 然后从发 动 机 上 拆 下传 感 器 ;将该传 感 器 置 于 烧杯内 的 水 中 ，加热 杯中 的 水 ，同时 用 万 用 表 Ω 档 测 量在 不同水 温 条件下水 温 传 感 器 两 接 线 端 子 间的 电 阻 值 ，如 图 4所 示 。 将测 得 的 值 与 标准值 相 比较。 如 果不符合标准， 则应更换水 温 传 感 器 。 （ 2） 冷 却 水 温 度 传 感 器 输出信 号 电 ...
