传输层协议分析_实验报告

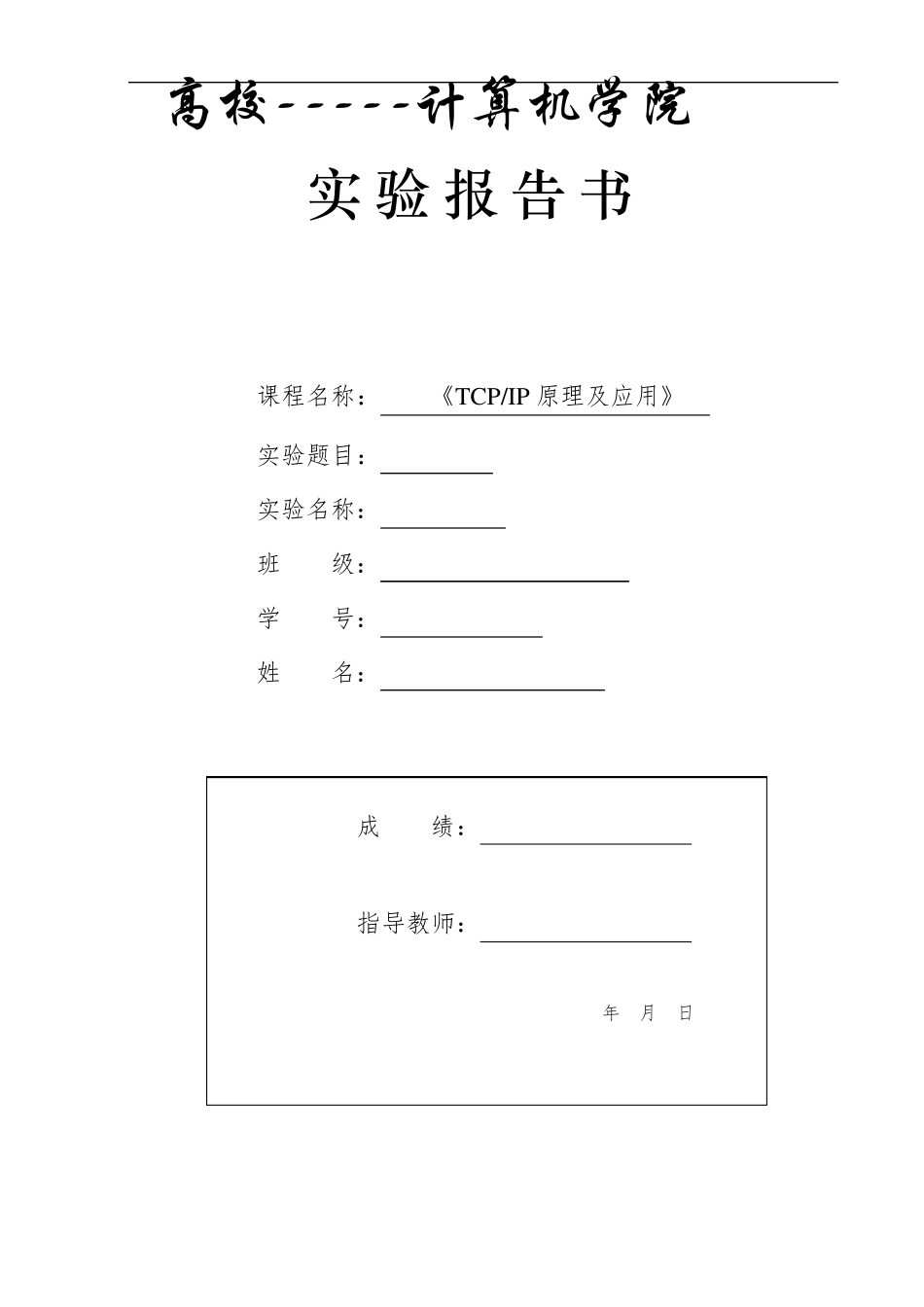

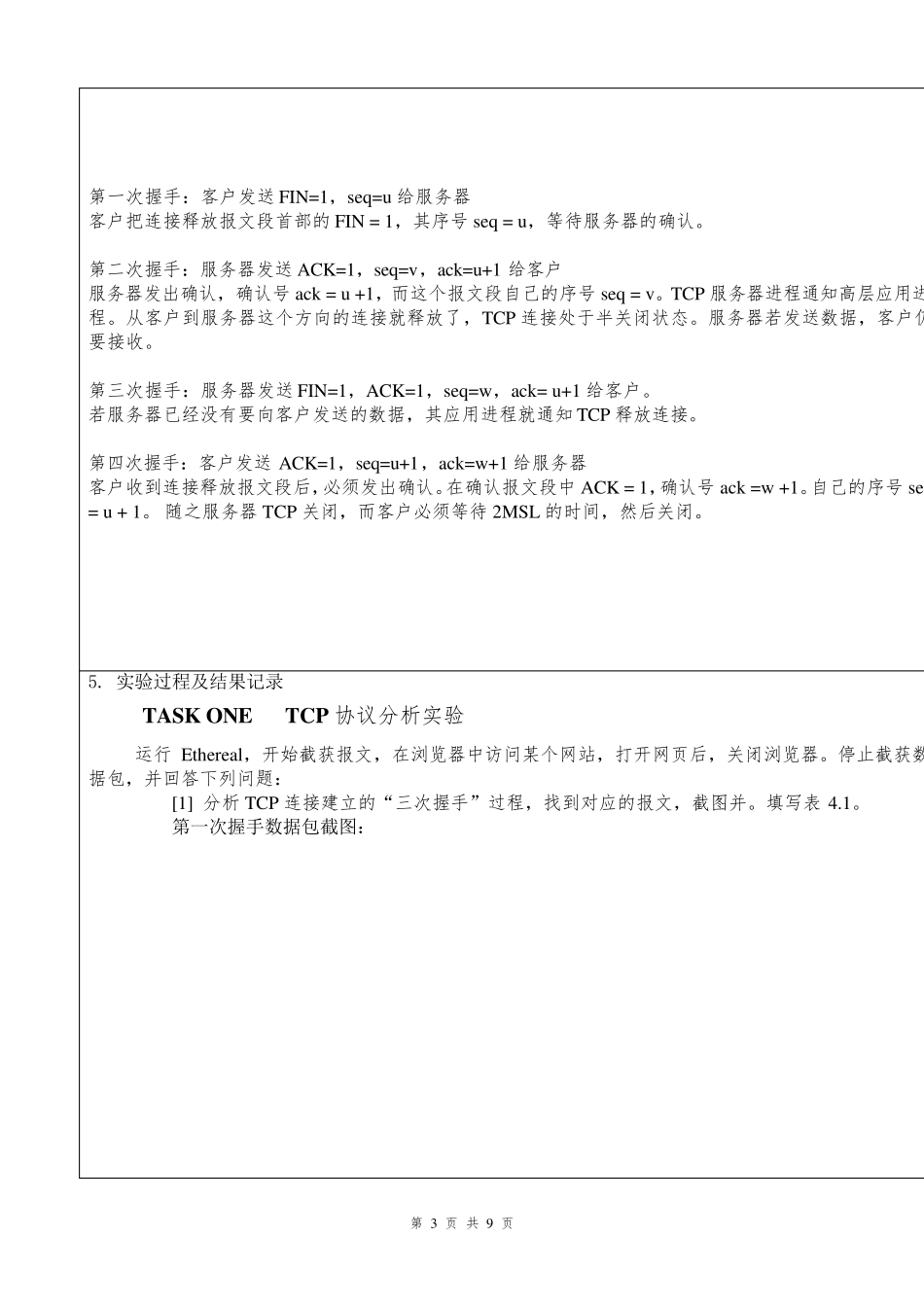

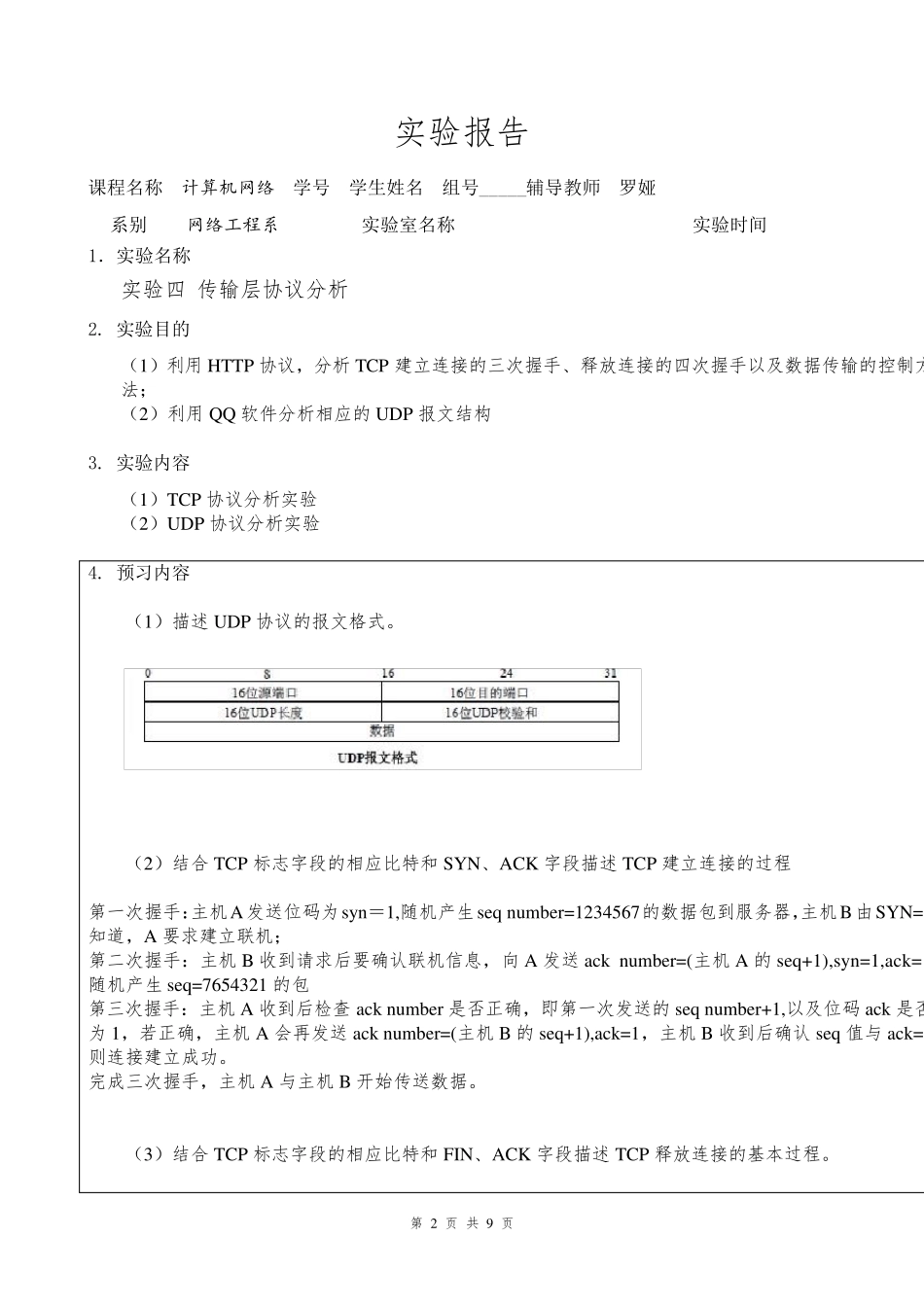

高 校 -----计 算 机 学 院 实验报告书 课程名称： 《TCP/IP 原理及应用》 实验题目： 实验名称： 班 级： 学 号： 姓 名： 成 绩： 指导教师： 年 月 日 第 2 页 共 9 页 实验报告 课程名称 计算机网络 学号 学生姓名 组号_____辅导教师 罗娅 系别 网络工程系 实验室名称 实验时间 1．实验名称 实验四 传输层协议分析 2. 实验目的 （1）利用HTTP 协议，分析TCP 建立连接的三次握手、释放连接的四次握手以及数据传输的控制方法； （2）利用QQ 软件分析相应的UDP 报文结构 3. 实验内容 （1）TCP 协议分析实验 （2）UDP 协议分析实验 4. 预习内容 （1）描述 UDP 协议的报文格式。 （2）结合 TCP 标志字段的相应比特和 SYN、ACK 字段描述 TCP 建立连接的过程 第一次握手：主机A发送位码为syn＝1,随机产生seq number=1234567的数据包到服务器，主机B由SYN=1知道，A 要求建立联机； 第二次握手：主机 B 收到请求后要确认联机信息，向 A 发送 ack number=(主机 A 的seq+1),syn=1,ack=1随机产生 seq=7654321 的包 第三次握手：主机 A 收到后检查 ack number 是否正确，即第一次发送的seq number+1,以及位码 ack 是否为 1，若正确，主机 A 会再发送 ack number=(主机 B 的seq+1),ack=1，主机 B 收到后确认 seq 值与 ack=1则连接建立成功。 完成三次握手，主机 A 与主机 B 开始传送数据。 （3）结合 TCP 标志字段的相应比特和 FIN、ACK 字段描述 TCP 释放连接的基本过程。 第 3 页 共 9 页 第一次握手：客户发送 FIN=1，seq=u 给服务器 客户把连接释放报文段首部的 FIN = 1，其序号seq = u，等待服务器的确认。 第二次握手：服务器发送 ACK=1，seq=v，ack=u+1 给客户 服务器发出确认，确认号ack = u +1，而这个报文段自己的序号seq = v。TCP 服务器进程通知高层应用进程。从客户到服务器这个方向的连接就释放了，TCP 连接处于半关闭状态。服务器若发送数据，客户仍要接收。 第三次握手：服务器发送 FIN=1，ACK=1，seq=w ，ack= u+1 给客户。 若服务器已经没有要向客户发送的数据，其应用进程就通知 TCP 释放连接。 第四次握手：客户发送 ACK=1，seq=u+1，ack=w +1 给服务器 客户收到连接释放报文段后，必须发出确认。在确认报文段中 ACK = 1，确认号 ack =w +1。自己的序号 seq= u...
