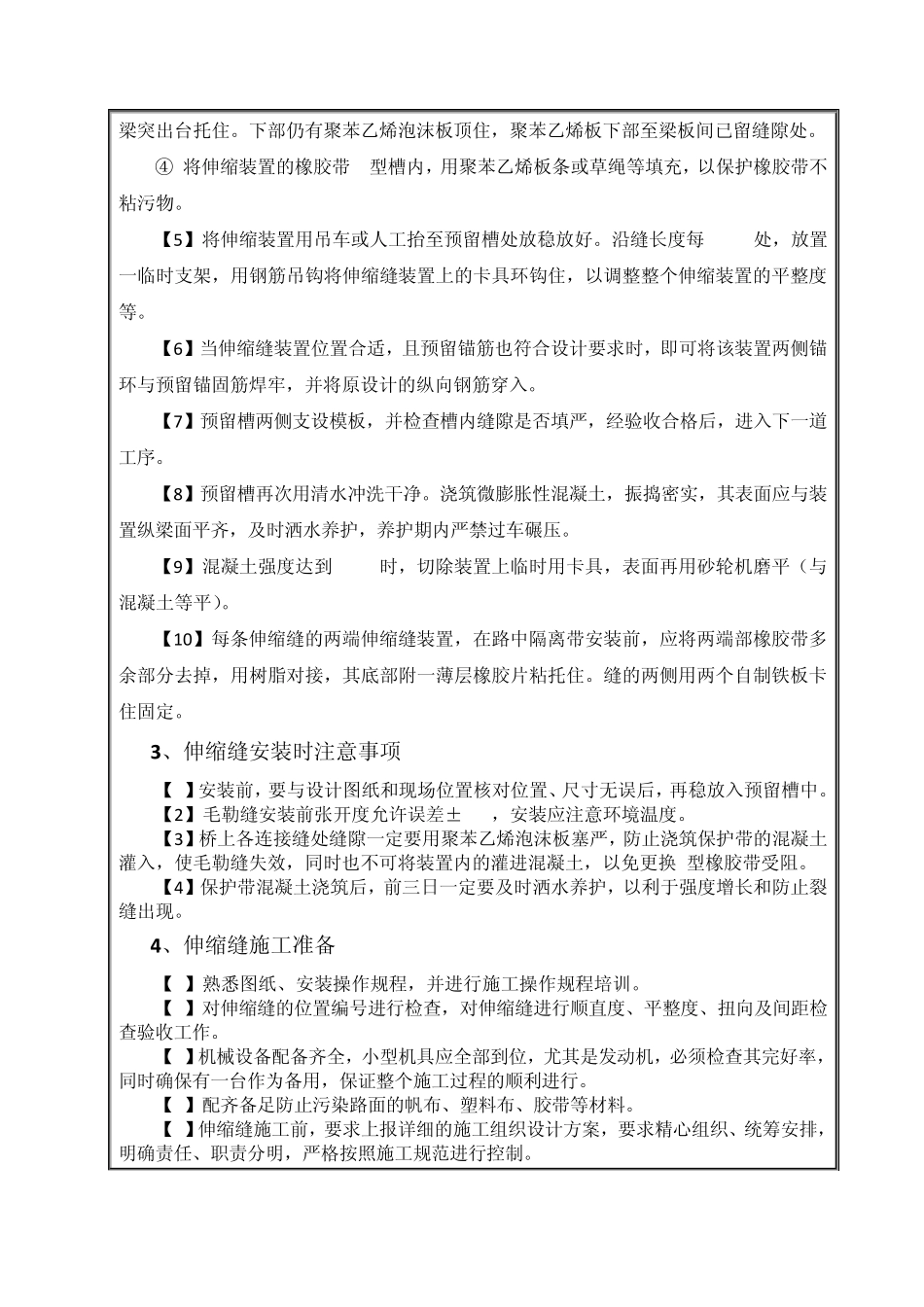

湖北省麻城至竹溪高速公路襄阳东段 K142+475～K201+146.658 伸缩缝施工技术交底 （二级） 交底部门： 工程技术部 交底时间： 2014年4月10日 交底编号： JSJD-Ⅱ- 麻竹高速公路襄阳东段(MZTJ-2)中交二公局项目经理部 二〇一四年三月 施工技术交底（二级） 工程名称：麻竹高速公路襄阳东段（MZTJ-2） 施工单位：中交第二公路工程局有限公司 伸缩缝施工技术交底 1、工程说明： 项目二分部共设有桥梁 15座，其中大桥 9座（党家巷大桥、五涟村大桥、绿子湾大桥、周家湾 1号大桥、周家湾 2号大桥、两河口大桥、山根水库大桥、文家湾大桥、文家咀大桥），中桥 4座（党家巷中桥、胡家湾中桥、三汊河 1号桥、三汊河 2号桥），互通匝道桥 1座（板桥互通主线桥），互通主线桥 1座（板桥互通主线桥）。 2、伸缩缝安装要点 【1】需要设置紧固夹具，防止运输装卸变形，当采用人工搬运时，每延米设 2人，运输和装卸过程中严格管理。 【2】安装毛勒缝用经纬仪定线，用水平仪测高，缝的横向用水平尺测平。当平面位置高程和平整度的误差在±1mm以内验收合格，先进性锚杆和桥梁结构进、锚杆与锚板点焊，然后焊接固定，将夹具卸掉。 【3】浇注毛勒缝两侧的混凝土前，梁端板必须严密、牢固，防止漏浆至梁端孔隙中，可采用聚苯乙烯泡沫板将桥梁伸缩缝孔隙塞严，然后安装伸缩缝。 【4】安装前做好准备工作 （1）成品运到现场后，要放到临时支承物上，在施工前检查其直顺度和装置间隙。 （2）做好预留槽，核对预留槽尺寸并修整其预留锚固筋，稳放伸缩缝装置前，应将预留缝清理干净。 （3）为防止伸缩缝下部间隙不被所浇注的保护带混凝土堵塞，确保伸缩缝装置的使用功能，可以采用以下方法： ① 将刷好砂浆的聚苯乙烯泡沫板放入两梁或梁、台之间的缝隙内，用此聚苯乙烯泡沫板将缝填实。聚苯乙烯泡沫板向上要直顶在伸缩装置胶带的底部。 ② 用两块薄铁板分别立于伸缩缝装置纵梁的内侧，点焊严实。两铁板间用聚苯乙烯泡沫板顶住，铁板插在下部缝内即可。 ③ 将纤维板切成板条，（比两纵梁间间距稍窄）从纵梁一端内内侧穿·入，可由纵梁突出台托住。下部仍有聚苯乙烯泡沫板顶住，聚苯乙烯板下部至梁板间已留缝隙处。 ④ 将伸缩装置的橡胶带 V型槽内，用聚苯乙烯板条或草绳等填充，以保护橡胶带不粘污物。 【5】将伸缩装置用吊车或人工抬至预留槽处放稳放好。沿缝长度每 1.5m处，放置一临时支架，用钢筋吊钩将伸缩缝装置上的卡具...
