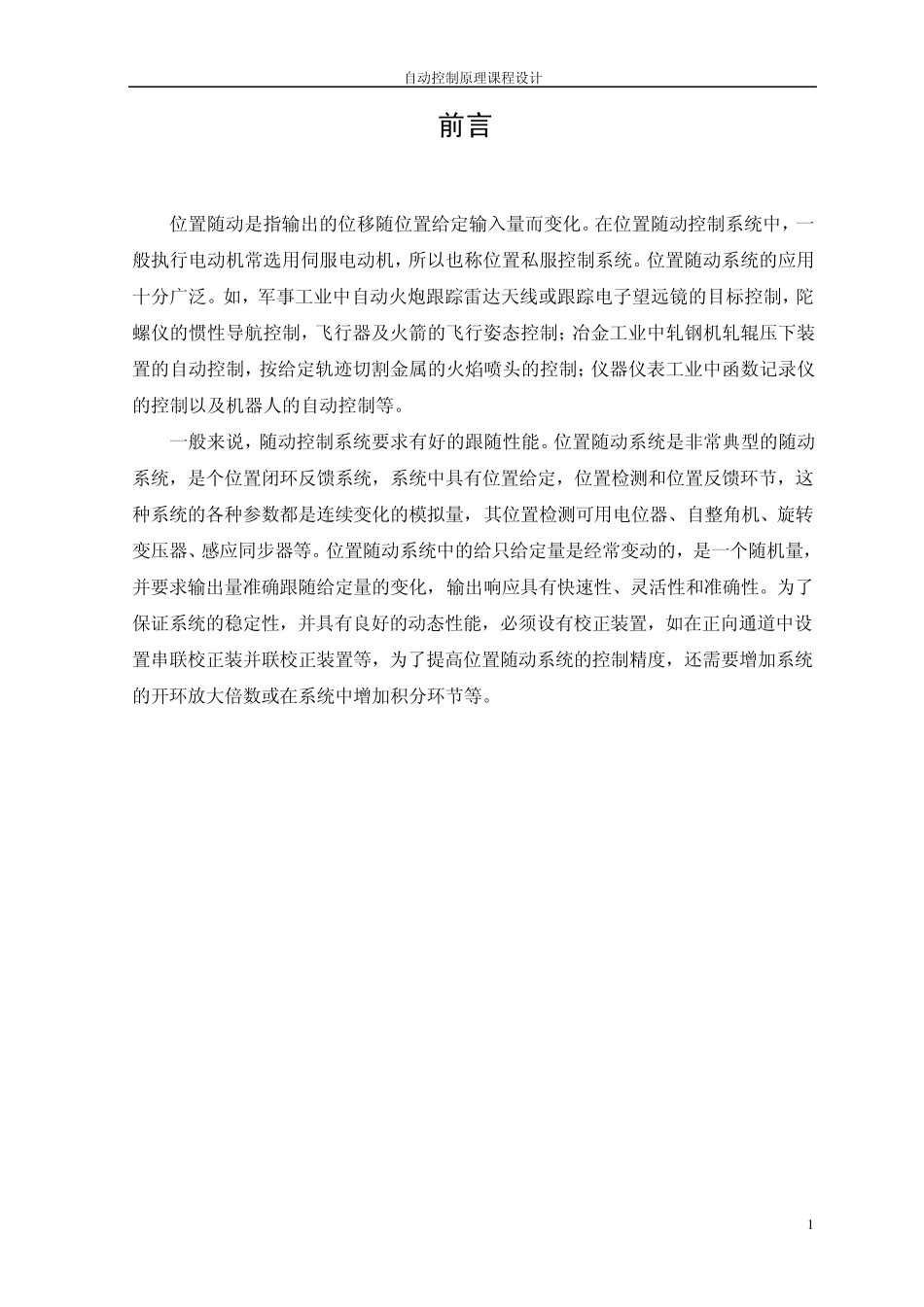

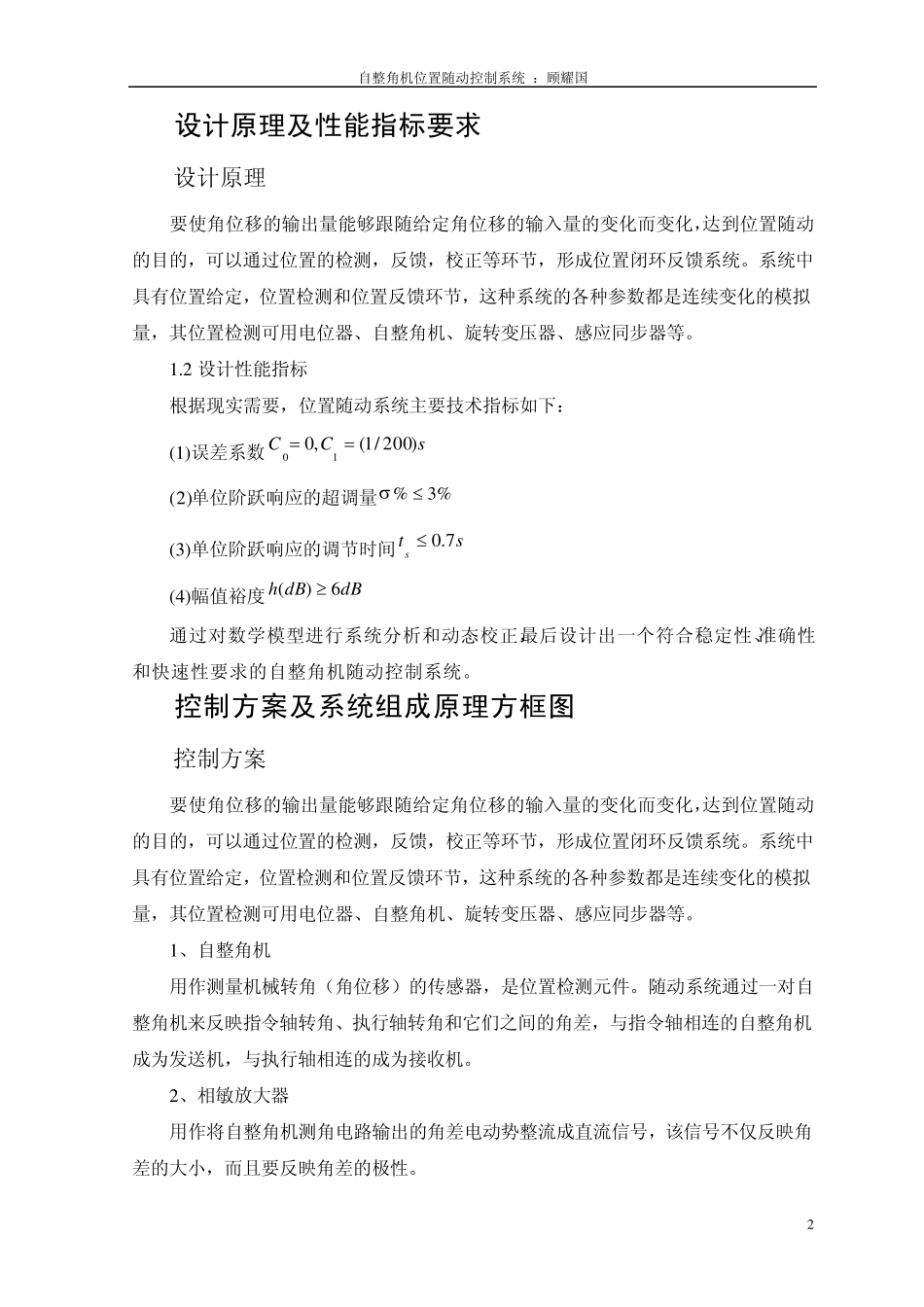

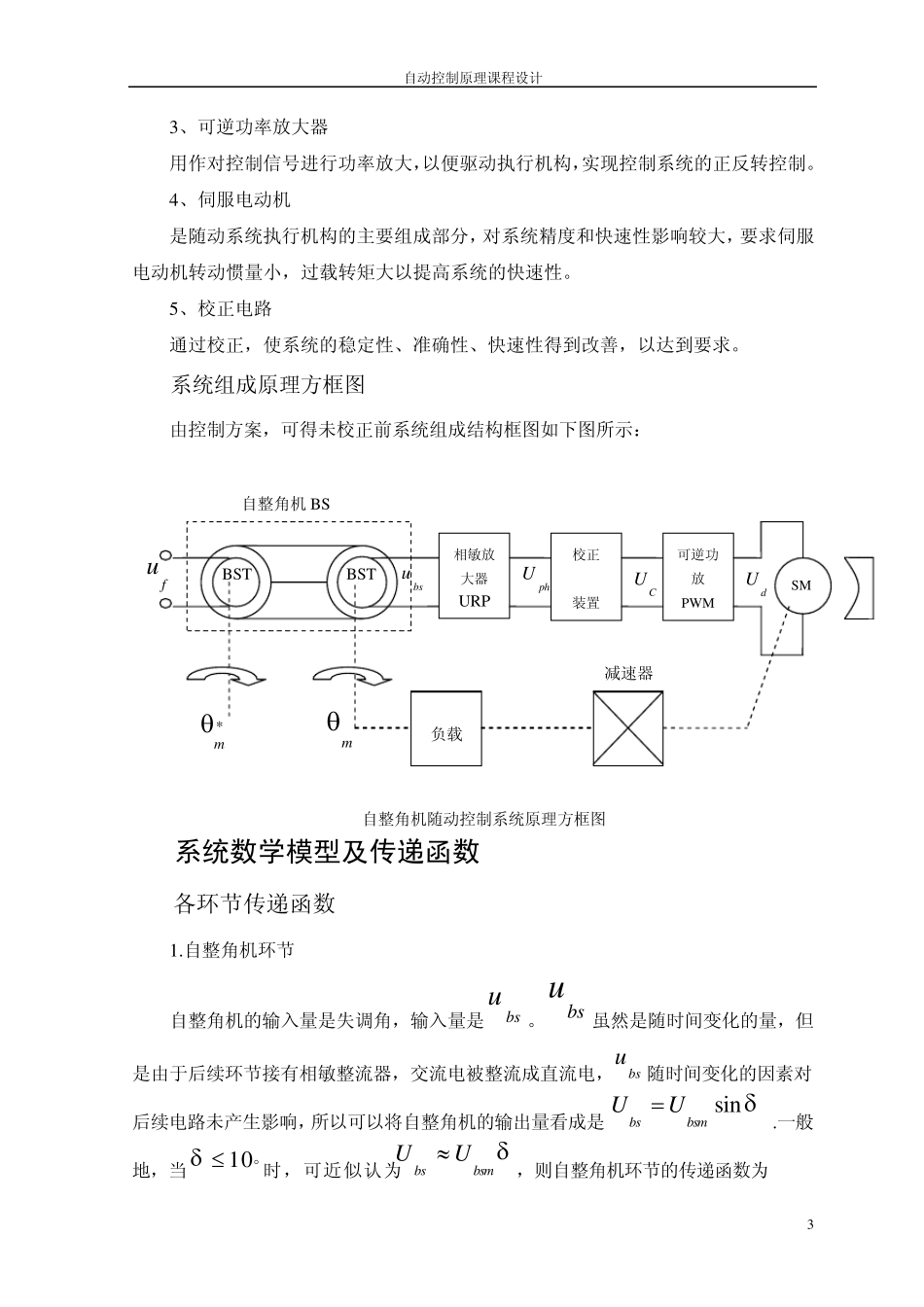

自动控制原理课程设计 1 前言 位置随动是指输出的位移随位置给定输入量而变化。在位置随动控制系统中，一般执行电动机常选用伺服电动机，所以也称位置私服控制系统。位置随动系统的应用十分广泛。如，军事工业中自动火炮跟踪雷达天线或跟踪电子望远镜的目标控制，陀螺仪的惯性导航控制，飞行器及火箭的飞行姿态控制；冶金工业中轧钢机轧辊压下装置的自动控制，按给定轨迹切割金属的火焰喷头的控制；仪器仪表工业中函数记录仪的控制以及机器人的自动控制等。 一般来说，随动控制系统要求有好的跟随性能。位置随动系统是非常典型的随动系统，是个位置闭环反馈系统，系统中具有位置给定，位置检测和位置反馈环节，这种系统的各种参数都是连续变化的模拟量，其位置检测可用电位器、自整角机、旋转变压器、感应同步器等。位置随动系统中的给只给定量是经常变动的，是一个随机量，并要求输出量准确跟随给定量的变化，输出响应具有快速性、灵活性和准确性。为了保证系统的稳定性，并具有良好的动态性能，必须设有校正装置，如在正向通道中设置串联校正装并联校正装置等，为了提高位置随动系统的控制精度，还需要增加系统的开环放大倍数或在系统中增加积分环节等。 自整角机位置随动控制系统 ：顾耀国 2 1 设计原理及性能指标要求 1.1设计原理 要使角位移的输出量能够跟随给定角位移的输入量的变化而变化，达到位置随动的目的，可以通过位置的检测，反馈，校正等环节，形成位置闭环反馈系统。系统中具有位置给定，位置检测和位置反馈环节，这种系统的各种参数都是连续变化的模拟量，其位置检测可用电位器、自整角机、旋转变压器、感应同步器等。 1 .2 设计性能指标 根据现实需要，位置随动系统主要技术指标如下： (1 )误差系数sCC)2 0 0/1(,010 (2 )单位阶跃响应的超调量 %3% (3 )单位阶跃响应的调节时间sts7.0 (4 )幅值裕度dBdBh6)( 通过对数学模型进行系统分析和动态校正，最后设计出一个符合稳定性、准确性和快速性要求的自整角机随动控制系统。 2 控制方案及系统组成原理方框图 2.1控制方案 要使角位移的输出量能够跟随给定角位移的输入量的变化而变化，达到位置随动的目的，可以通过位置的检测，反馈，校正等环节，形成位置闭环反馈系统。系统中具有位置给定，位置检测和位置反馈环节，这种系统的各种参数都是连续变化的模拟量，其位置检测可用电位器、自整角机、旋转变压器、感应同步器等。 1 、自整...
