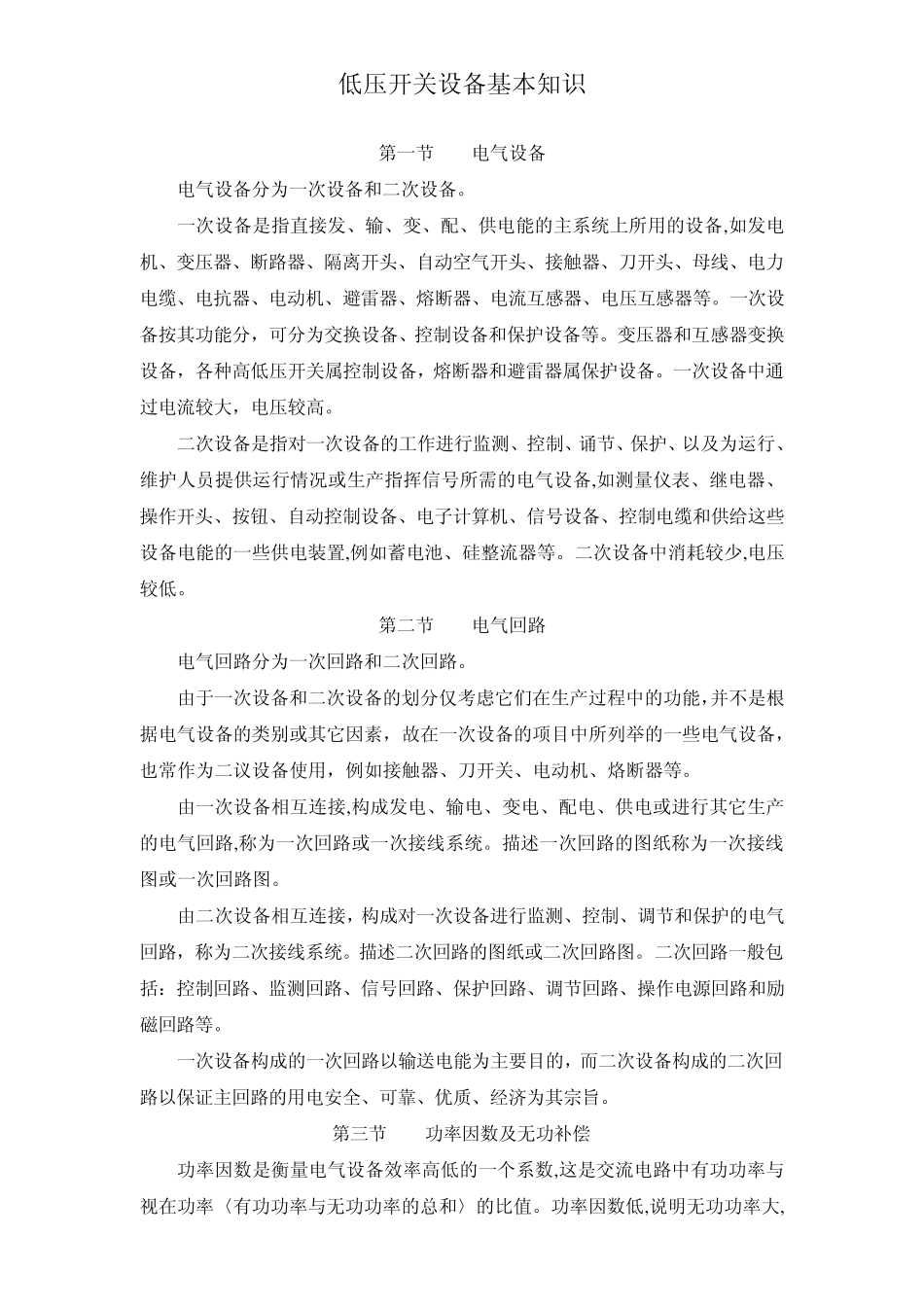

低压开关设备基本知识 第一节 电气设备 电气设备分为一次设备和二次设备。 一次设备是指直接发、输、变、配、供电能的主系统上所用的设备,如发电机、变压器、断路器、隔离开头、自动空气开头、接触器、刀开头、母线、电力电缆、电抗器、电动机、避雷器、熔断器、电流互感器、电压互感器等。一次设备按其功能分，可分为交换设备、控制设备和保护设备等。变压器和互感器变换设备，各种高低压开关属控制设备，熔断器和避雷器属保护设备。一次设备中通过电流较大，电压较高。 二次设备是指对一次设备的工作进行监测、控制、诵节、保护、以及为运行、维护人员提供运行情况或生产指挥信号所需的电气设备,如测量仪表、继电器、操作开头、按钮、自动控制设备、电子计算机、信号设备、控制电缆和供给这些设备电能的一些供电装置,例如蓄电池、硅整流器等。二次设备中消耗较少,电压较低。 第二节 电气回路 电气回路分为一次回路和二次回路。 由于一次设备和二次设备的划分仅考虑它们在生产过程中的功能，并不是根据电气设备的类别或其它因素，故在一次设备的项目中所列举的一些电气设备，也常作为二议设备使用，例如接触器、刀开关、电动机、烙断器等。 由一次设备相互连接,构成发电、输电、变电、配电、供电或进行其它生产的电气回路,称为一次回路或一次接线系统。描述一次回路的图纸称为一次接线图或一次回路图。 由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路，称为二次接线系统。描述二次回路的图纸或二次回路图。二次回路一般包括：控制回路、监测回路、信号回路、保护回路、调节回路、操作电源回路和励磁回路等。 一次设备构成的一次回路以输送电能为主要目的，而二次设备构成的二次回路以保证主回路的用电安全、可靠、优质、经济为其宗旨。 第三节 功率因数及无功补偿 功率因数是衡量电气设备效率高低的一个系数,这是交流电路中有功功率与视在功率〈有功功率与无功功率的总和〉的比值。功率因数低,说明无功功率大,从而降低了设备的利用率,增加线路供电损失。所以提高功率因数具有很大的经济意义。 . 供电单位一般对工矿企业、高层建筑等用户要求月平均功率因数达到0.9 以上。当总平均功率因数较低时,常采用提高用电设备的自然功率因数的方法提高总平均功率因数。但是，实践证明仅仅依靠提高自然功率因数的办法，一般不能满足要求。因此，人们常采用并联电力电容器的方法来补偿无功功率。提高功率因数的无...
