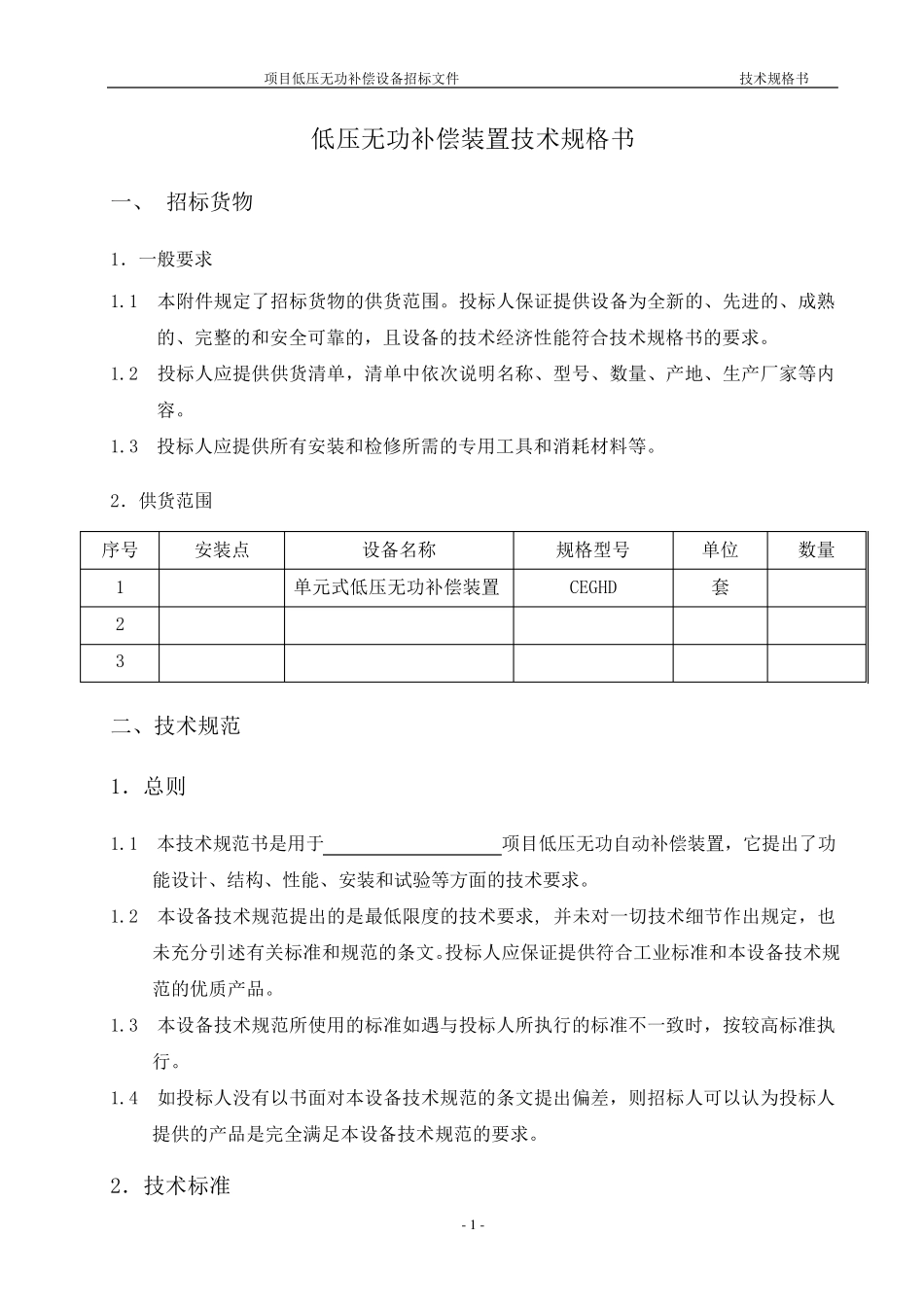

项目低压无功补偿设备招标文件 技术规格书 - 1 - 低压无功补偿装置技术规格书 一、 招标货物 1．一般要求 1.1 本附件规定了招标货物的供货范围。投标人保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术规格书的要求。 1.2 投标人应提供供货清单，清单中依次说明名称、型号、数量、产地、生产厂家等内容。 1.3 投标人应提供所有安装和检修所需的专用工具和消耗材料等。 2．供货范围 序号 安装点 设备名称 规格型号 单位 数量 1 单元式低压无功补偿装置 CEGHD 套 2 3 二、技术规范 1．总则 1.1 本技术规范书是用于 项目低压无功自动补偿装置，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规范提出的是最低限度的技术要求, 并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。投标人应保证提供符合工业标准和本设备技术规范的优质产品。 1.3 本设备技术规范所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。 1.4 如投标人没有以书面对本设备技术规范的条文提出偏差，则招标人可以认为投标人提供的产品是完全满 足 本设备技术规范的要求。 2．技术标准 项目低压无功补偿设备招标文件 技术规格书 - 2 - 本技术协议提供的设备，应遵循下列标准的最新版本或修改版本，但不局限这些标准。 IEC439—1 《低压成套开关设备》 IEC—129 《交流隔离开关和接地开关》 GB1208 《电流互感器》 GB11032 《交流无间隙金属氧化物避雷器》 GB8287 《交流支瓷绝缘子》 GB7251 《低压成套开关设备》 GB4208—93 《外壳防护等级 IP 代码》 GB50227—95 《并联电容器成套装置设计规范》 GB12747—91 《自愈式低电压并联电容器》 GB191 《包装贮运标准》 DL/T842-2003 《低压并联电容器装置使用技术条件》 GB 4208-1993 《外壳防护等级（IP 代码）》 JB5346-1998 《串联电抗器》 3. 技术参数 3.1 使用环境 1) 安装地： 室内 2) 海拔 ≤2000 米 3) 最高环境温度 +40℃ 4) 最低环境温度 -20℃ 5) 最大日温差 20℃ 6) 最高日平均温度 32℃ 7) 最大相对湿度 90% 8) 最大月相对湿度 80% 9) 年降雨日 60 日 10) 年雷暴日 22.4 日 11) 污秽等级 3 级 项目低压无功补偿设备招标文件 技术规格书 - 3 - 3.2 系统参数 1) 工作电压：220VAC 2)...
