低压无功补偿装置技术规范VIP专享

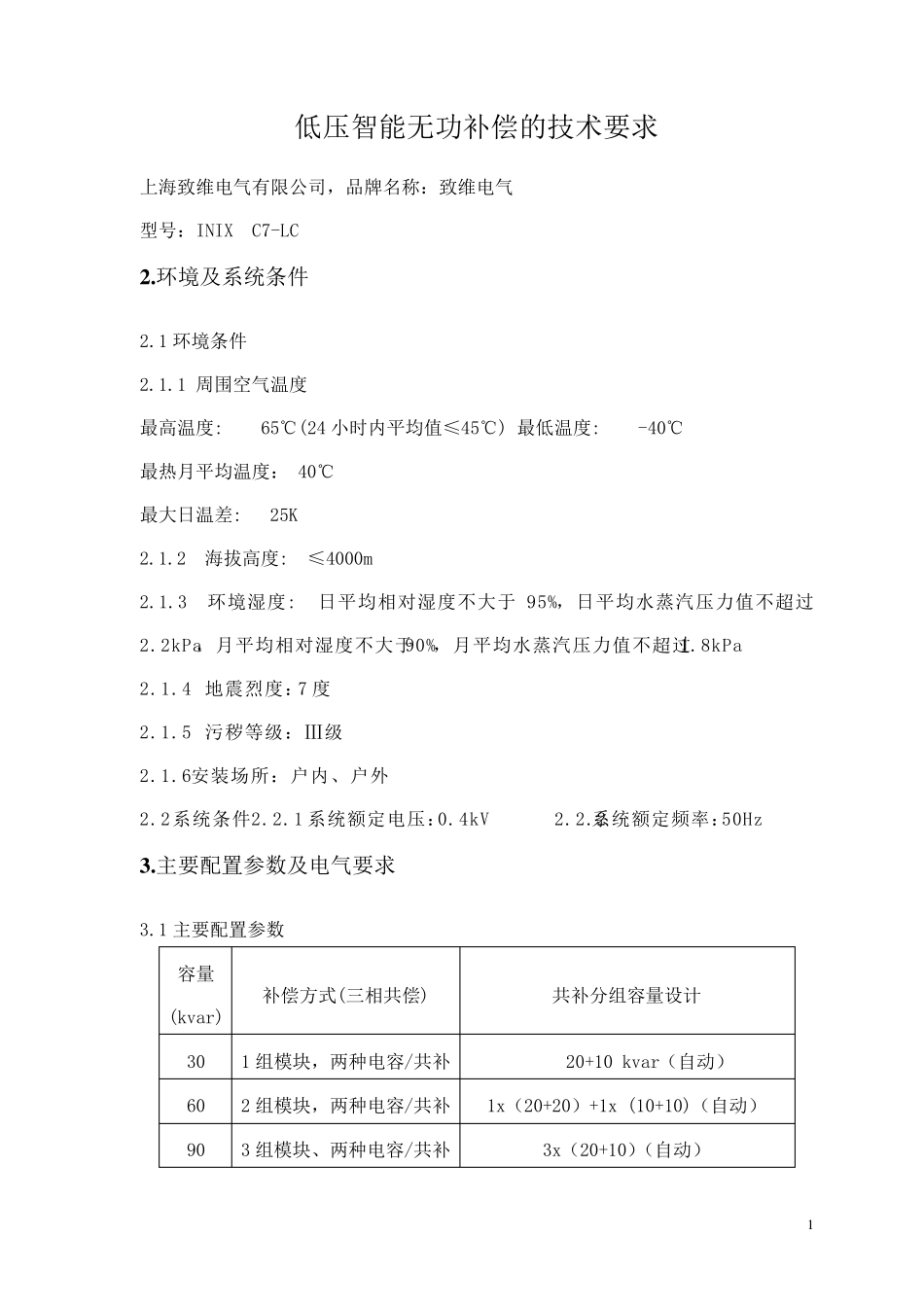

1 低压智能无功补偿的技术要求 上海致维电气有限公司，品牌名称：致维电气 型号：INIX C7-LC 2 .环境及系统条件 2.1 环境条件 2.1.1 周围空气温度 最高温度: 65℃(24 小时内平均值≤45℃) 最低温度: -40℃ 最热月平均温度： 40℃ 最大日温差: 25K 2.1.2 海拔高度: ≤4000m 2.1.3 环境湿度: 日平均相对湿度不大于 95%，日平均水蒸汽压力值不超过2.2kPa，月平均相对湿度不大于90%，月平均水蒸汽压力值不超过1.8kPa 2.1.4 地震烈度：7 度 2.1.5 污秽等级：Ⅲ级 2.1.6安装场所：户内、户外 2.2系统条件2.2.1 系统额定电压：0.4kV 2.2.2系统额定频率：50Hz 3 .主要配置参数及电气要求 3.1 主要配置参数 容量(kvar) 补偿方式(三相共偿) 共补分组容量设计 30 1 组模块，两种电容/共补 20+10 kvar（自动） 60 2 组模块，两种电容/共补 1x（20+20）+1x (10+10)（自动） 90 3 组模块、两种电容/共补 3x（20+10）（自动） 2 120 4 组模块、两种电容/共补 2x（20+20）+2x (10+10)（自动） 150 4 组模块、两种电容/共补 3x（20+20）+1x (20+10)（自动） 180 5 组模块、两种电容/共补 4x（20+20）+1x (10+10)（自动） 210 6 组模块、两种电容/共补 4x（20+20）+1x (20+10)+1x (10+10)（自动） 240 7 组模块、两种电容/共补 5x（20+20）+2x (10+10)（自动） 300 9 组模块、两种电容/共补 7x（20+20）+1x (10+10)（自动） 备注：1、投切低压电力电容器采用基于大功率磁保持继电器为开关元件的“同步开关”，同步开关中杜绝使用可控硅以提高安全性及可靠性。 2、户内装置若配电房内有开关柜时，卖方提供设备要求与原开关柜同尺寸同颜色采用硬母排可靠塔接。 3.2 电气要求 3.2.1 电器元件：为保证低压无功补偿装置的安全运行，充分发挥补偿作用，提高功率因数，改善电压质量，降低电能损耗，特制定本要求。 3.2.1.1 补偿装置 A 功能要求 A-1 智能网络控制：自动检测功率因素，根据用户设定目标功率因素智能决策。容量相同的电容器补偿装置按循环投切原则，容量不同的电容器补偿装置按适补原则。电容器补偿装置先投先退，先退先投；补偿工况恒定时，电容器补偿装置每隔一段时间循环投切，避免单只电容器补偿装置长时间投运。所有电容器补偿装置均能执行以上投切原则。 A-2 智能通讯：模块上电自动检测通讯网络，并产生主机，执行智能网络里的投切原则；故 障...
