低压电器柜工艺

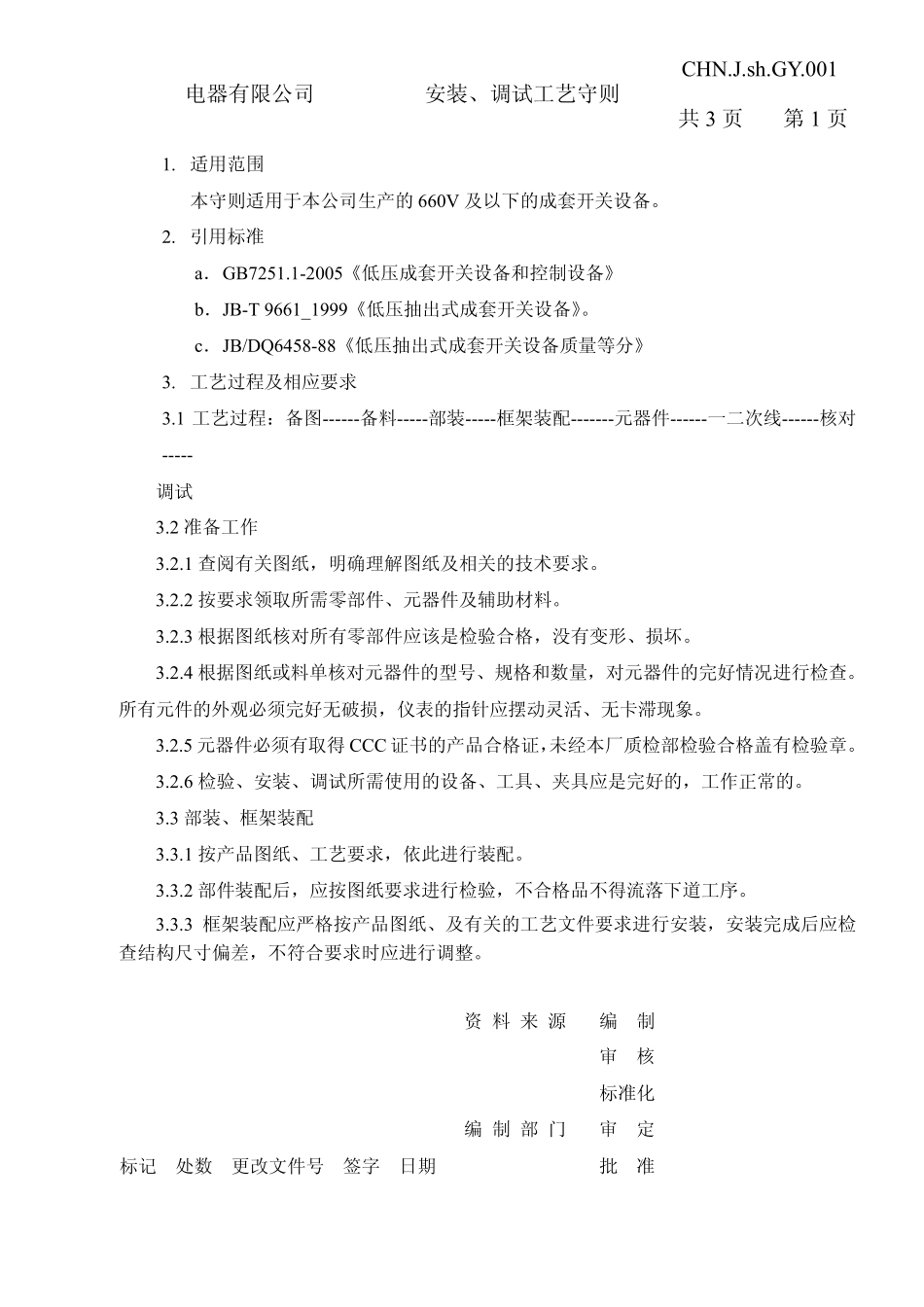

安装、 调 试 工 艺 守 则 CHN.J.sh.GY.001 电器有限公司 CHN.J.sh.GY.001 电器有限公司 安装、调试工艺守则 共 3 页 第 1 页 1. 适用范围 本守则适用于本公司生产的 660V 及以下的成套开关设备。 2. 引用标准 a． GB7251.1-2005《低压成套开关设备和控制设备》 b．JB-T 9661_1999《低压抽出式成套开关设备》。 c． JB/DQ6458-88《低压抽出式成套开关设备质量等分》 3. 工艺过程及相应要求 3.1 工艺过程：备图------备料-----部装-----框架装配-------元器件------一二次线------核对----- 调试 3.2 准备工作 3.2.1 查阅有关图纸，明确理解图纸及相关的技术要求。 3.2.2 按要求领取所需零部件、元器件及辅助材料。 3.2.3 根据图纸核对所有零部件应该是检验合格，没有变形、损坏。 3.2.4 根据图纸或料单核对元器件的型号、规格和数量，对元器件的完好情况进行检查。所有元件的外观必须完好无破损，仪表的指针应摆动灵活、无卡滞现象。 3.2.5 元器件必须有取得 CCC 证书的产品合格证，未经本厂质检部检验合格盖有检验章。3.2.6 检验、安装、调试所需使用的设备、工具、夹具应是完好的，工作正常的。 3.3 部装、框架装配 3.3.1 按产品图纸、工艺要求，依此进行装配。 3.3.2 部件装配后，应按图纸要求进行检验，不合格品不得流落下道工序。 3.3.3 框架装配应严格按产品图纸、及有关的工艺文件要求进行安装，安装完成后应检查结构尺寸偏差，不符合要求时应进行调整。 资 料 来 源 编 制 审 核 标准化 编 制 部 门 审 定 标记 处数 更改文件号 签字 日期 批 准 CHN.J.sh.GY.001 电器有限公司 安装、调试工艺守则 共 3 页 第 2 页 3.4 一次线 一次线的安装应严格按照《母线安装和加工工艺品守则》文件所要求的规范进行施工安装，对于一些用户有特殊要求的则以技术交底为准，但必须满足 GBJ149-90《电气装置工程母线装置施工验收规范》。 3.5 元器件 3.5.1 元器件装配应符合设计图纸的要求。当没有规定时，低压产品按《电器元辅件安装工艺守则》要求安装。 3.5.2 元器件的安排必须横平，坚直、不垂直度和倾斜度<5 度。 3.5.3 元器件安装时必须保证电气间隙，爬电距离、喷弧距离。 3.5.4 元器件的安装要考虑用户的使用、维修、更换方便。 3.5.5 安装、排列元器件时应符合元器件本身的使用要求和相应的标准要求。 3.5.6 对于个别由用户要求或...
