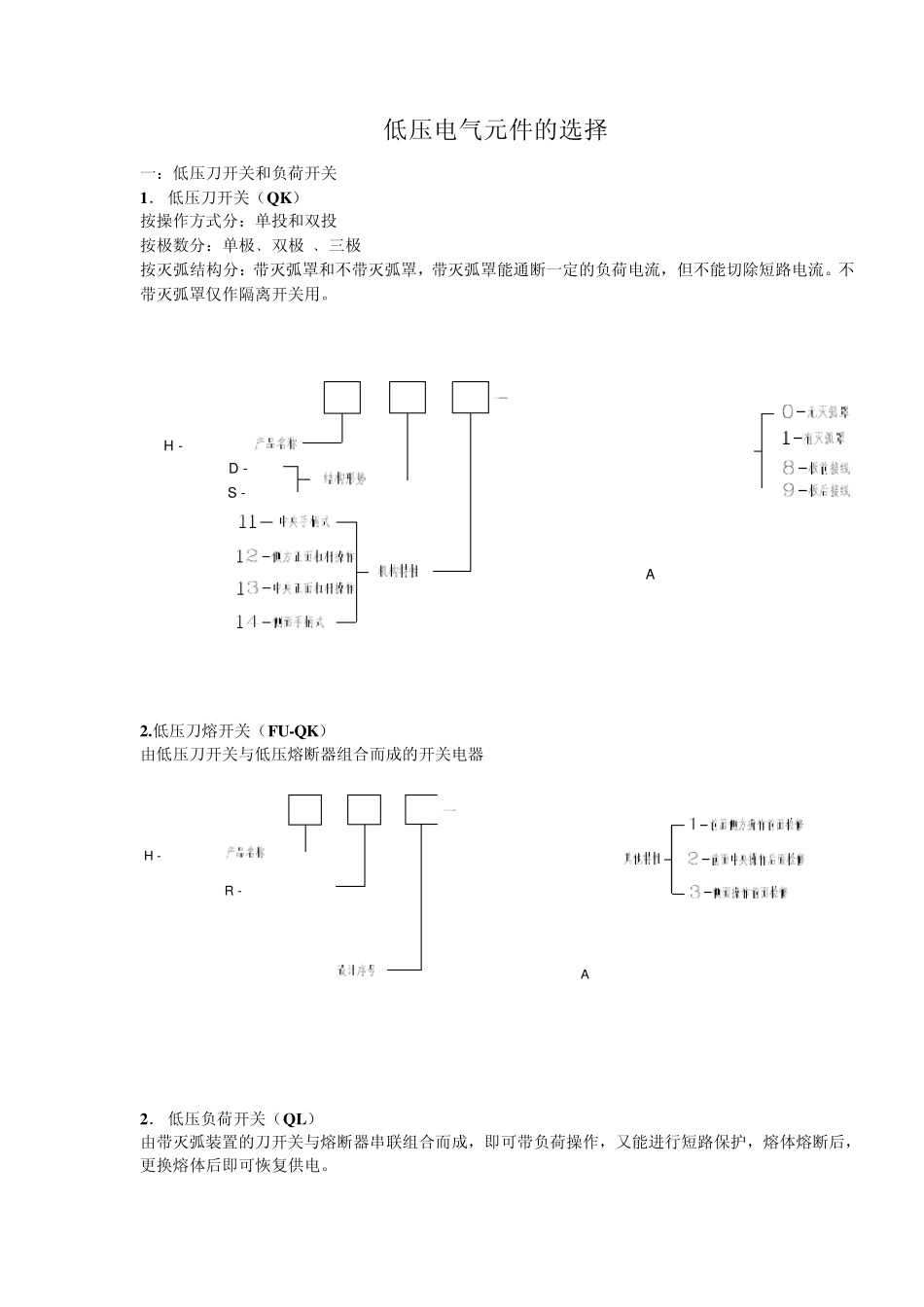

低压电气元件的选择 一：低压刀开关和负荷开关 1． 低压刀开关（QK） 按操作方式分：单投和双投 按极数分：单极﹑双极 ﹑三极 按灭弧结构分：带灭弧罩和不带灭弧罩，带灭弧罩能通断一定的负荷电流，但不能切除短路电流。不带灭弧罩仅作隔离开关用。 AS -D -H - 2.低压刀熔开关（FU-QK） 由低压刀开关与低压熔断器组合而成的开关电器 R -H -A 2． 低压负荷开关（QL） 由带灭弧装置的刀开关与熔断器串联组合而成，即可带负荷操作，又能进行短路保护，熔体熔断后，更换熔体后即可恢复供电。 H KH HA 二：低压断路器 低压断路器（QF）又称低压自动空气开关，低压断路器具有以下保护功能。 1． 短路保护 2。过负荷保护，断路器中有热电阻丝，使双金属片弯曲，开关跳闸。 2． 失压保护等 低压断路器按结构分，万能式（DW 系列）和塑壳式（DZ、CM1 NM1系列等）。按灭弧介质分，有真空断路器和空气断路器等；按用途分，有配电用断路器﹑电动机保护用断路器﹑照明用断路器和漏电用保护断路器；按保护性能分，有非选择型断路器和选择型断路器。 有非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作过负荷保护用。 选择型断路器，有两段保护﹑三段保护功能；两段保护指具有瞬时与长延时特性或短延时与长延时特性配合的两段保护功能。三段保护为瞬时﹑短延时与长延时特性三段保护功能 时间瞬时瞬时时间瞬时时间长延时短延时短延时长延时 三：电流互感器 1．电流互感器分类，按用途分，有测量有和保护用两大类；按准确度级分，测量用的电流互感器有 0.1﹑0.2﹑0.5﹑1﹑3﹑5 等级，保护用电流互感器有 5P 和 10P 两级，按绝缘和冷却方式分，有油浸式和干式两大类 电流互感器使用注意事项 1． 电流互感器在工作时其二次侧不得开路，如果开路会产生电流互感器铁心过热，降低 铁心准确度；二次侧可感应出危险的高压危机人身和设备安全。 2． 电流互感器的二次侧有一端必须接地，为了防止其一﹑二次绕组间绝缘击穿时，一次侧的高压窜入二次侧，危机人身和设备安全。 3． 电流互感器在连接时，要注意其端子的极性，在安装时一定要注意端子的极性，否则其二次侧所接仪表﹑继电器中流过的电流就不是预想的电流，影响正确测量，甚至引起事故。 四：熔断器的选择 1. 熔体额定的额定电压应大于或等于安装处的额定电压。 2. 熔体额定电流 IN应大于线路的计算电流，即 IN≥I30 3. 熔体...
