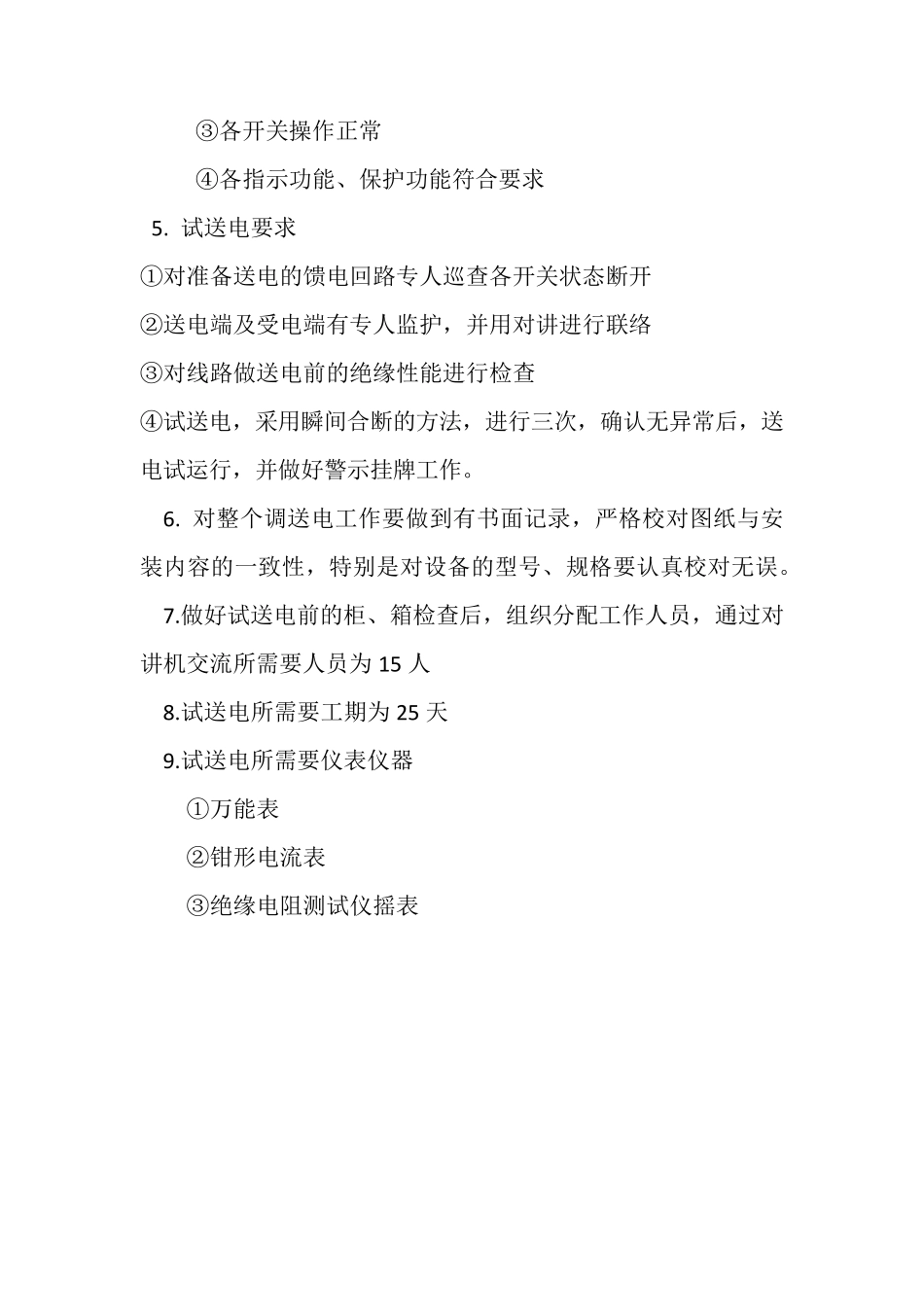

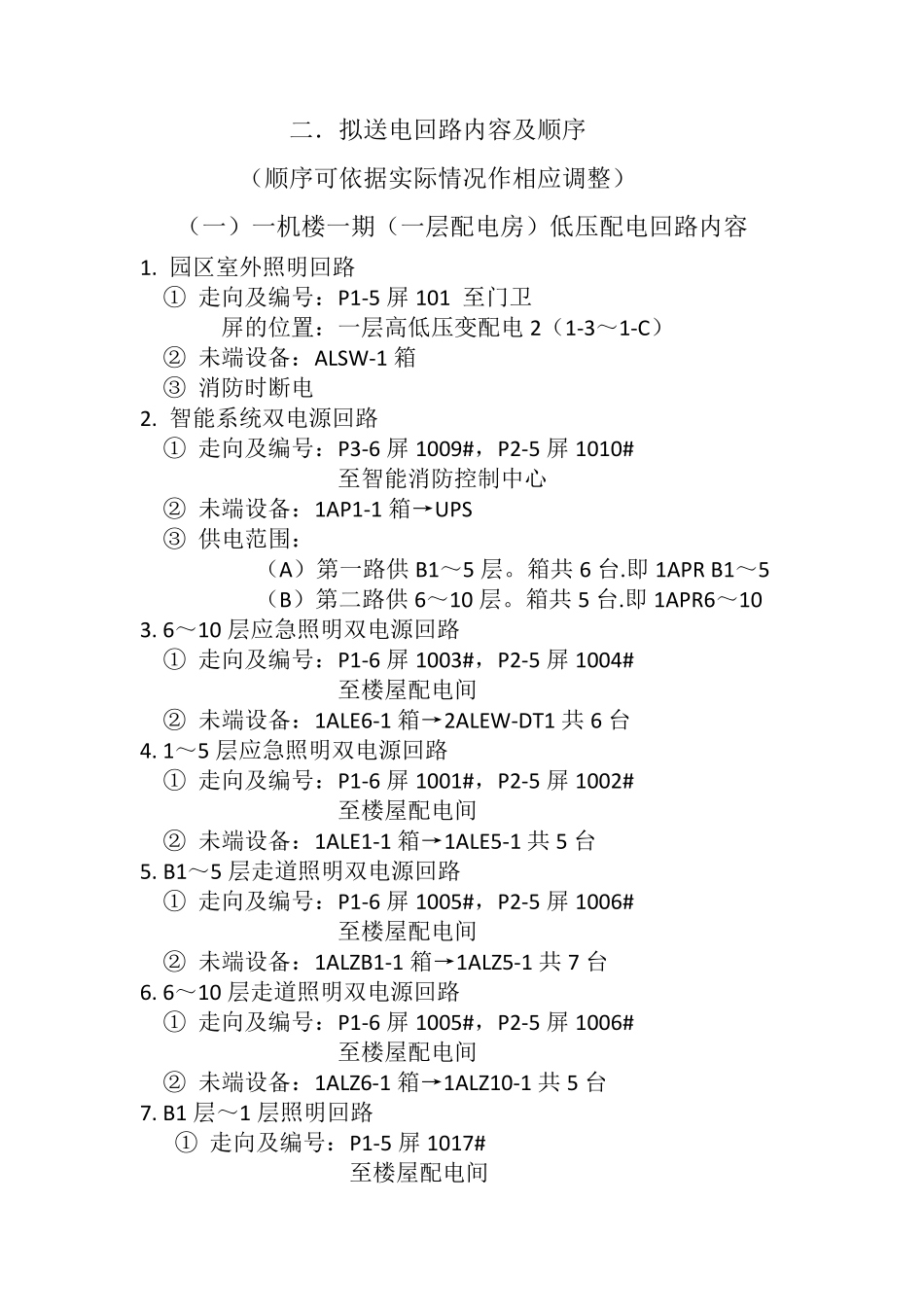

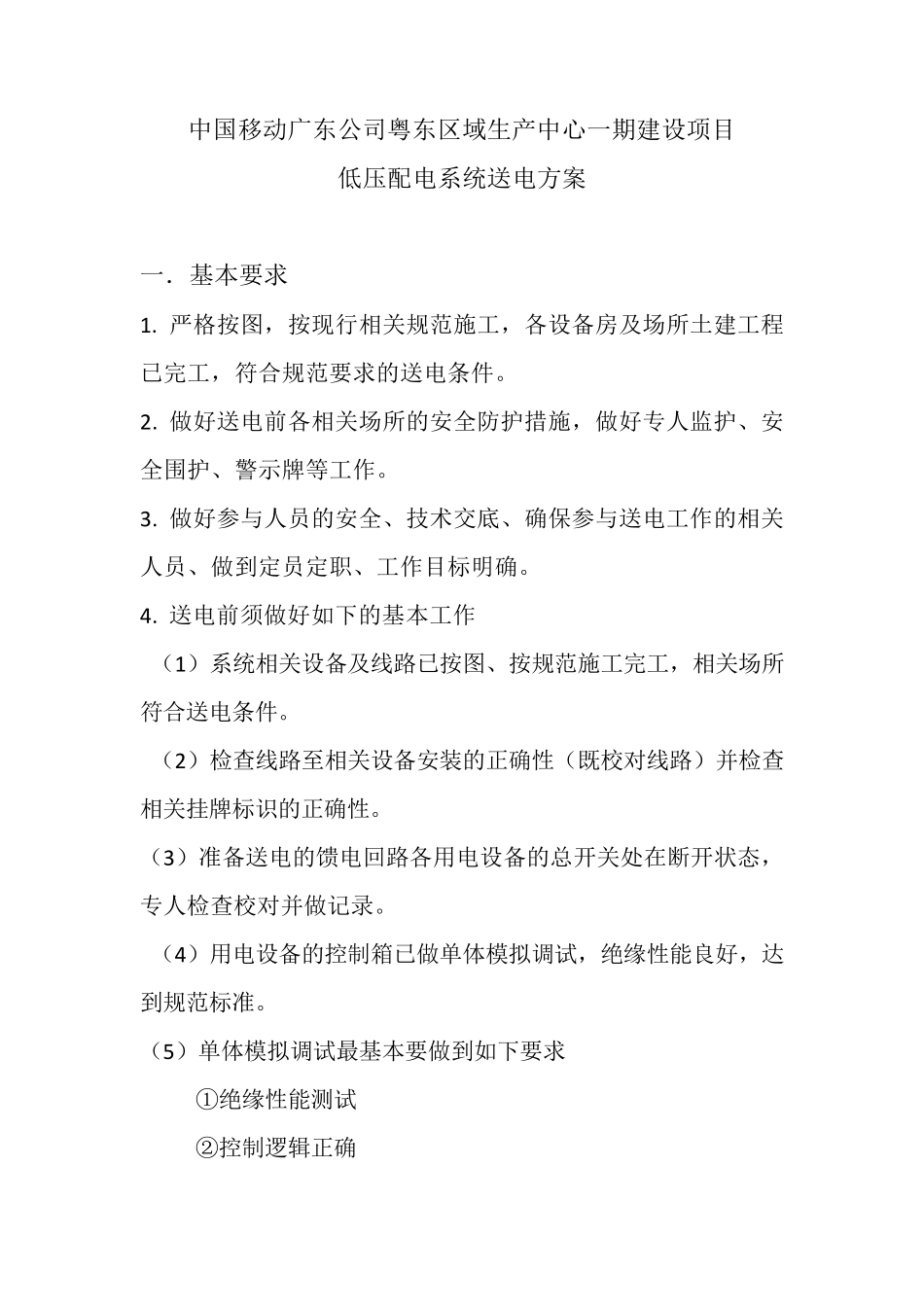

中国移动广东公司粤东区域生产中心一期建设项目 低压配电系统送电方案 一．基本要求 1. 严格按图，按现行相关规范施工，各设备房及场所土建工程已完工，符合规范要求的送电条件。 2. 做好送电前各相关场所的安全防护措施，做好专人监护、安全围护、警示牌等工作。 3. 做好参与人员的安全、技术交底、确保参与送电工作的相关人员、做到定员定职、工作目标明确。 4. 送电前须做好如下的基本工作 （1）系统相关设备及线路已按图、按规范施工完工，相关场所符合送电条件。 （2）检查线路至相关设备安装的正确性（既校对线路）并检查相关挂牌标识的正确性。 （3）准备送电的馈电回路各用电设备的总开关处在断开状态，专人检查校对并做记录。 （4）用电设备的控制箱已做单体模拟调试，绝缘性能良好，达到规范标准。 （5）单体模拟调试最基本要做到如下要求 ①绝缘性能测试 ②控制逻辑正确 ③各开关操作正常 ④各指示功能、保护功能符合要求 5. 试送电要求 ①对准备送电的馈电回路专人巡查各开关状态断开 ②送电端及受电端有专人监护，并用对讲进行联络 ③对线路做送电前的绝缘性能进行检查 ④试送电，采用瞬间合断的方法，进行三次，确认无异常后，送电试运行，并做好警示挂牌工作。 6. 对整个调送电工作要做到有书面记录，严格校对图纸与安装内容的一致性，特别是对设备的型号、规格要认真校对无误。 7.做好试送电前的柜、箱检查后，组织分配工作人员，通过对讲机交流所需要人员为 15 人 8.试送电所需要工期为 25 天 9.试送电所需要仪表仪器 ①万能表 ②钳形电流表 ③绝缘电阻测试仪摇表 二．拟送电回路内容及顺序 （顺序可依据实际情况作相应调整） （一）一机楼一期（一层配电房）低压配电回路内容 1. 园区室外照明回路 ① 走向及编号：P1-5 屏101 至门卫 屏的位置：一层高低压变配电2（1-3～1-C） ② 未端设备：ALSW-1 箱 ③ 消防时断电 2. 智能系统双电源回路 ① 走向及编号：P3-6 屏1009#，P2-5 屏1010# 至智能消防控制中心 ② 未端设备：1AP1-1 箱→UPS ③ 供电范围： （A）第一路供 B1～5 层。箱共 6 台.即 1APR B1～5 （B）第二路供 6～10 层。箱共 5 台.即 1APR6～10 3. 6～10 层应急照明双电源回路 ① 走向及编号：P1-6 屏1003#，P2-5 屏1004# 至楼屋配电间 ② 未端设备：1ALE6-1 箱→2ALEW-DT1 共 6 台 4. 1～5 层应急照明双电源回路 ① ...
