低氮燃烧器改造施工方案

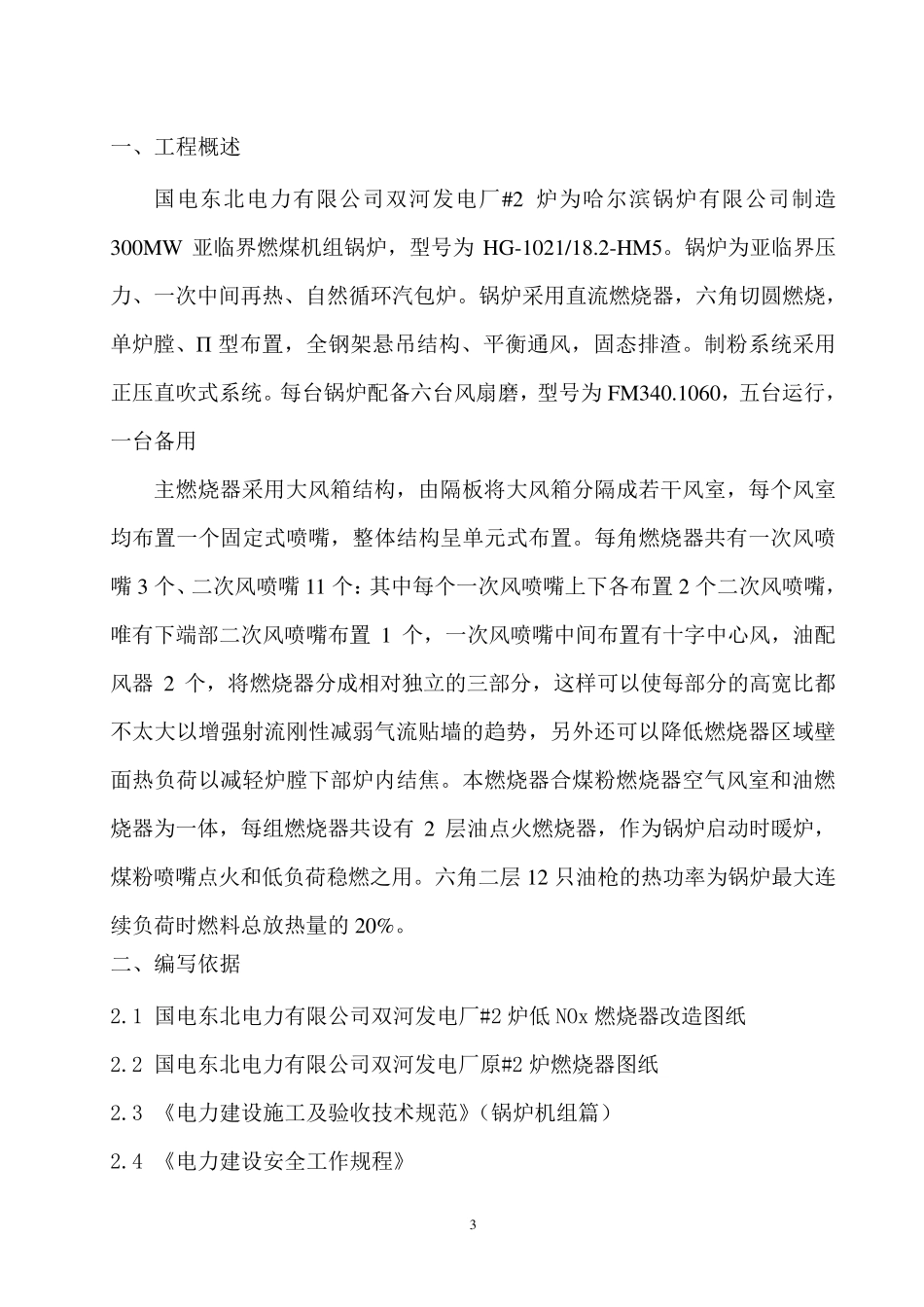

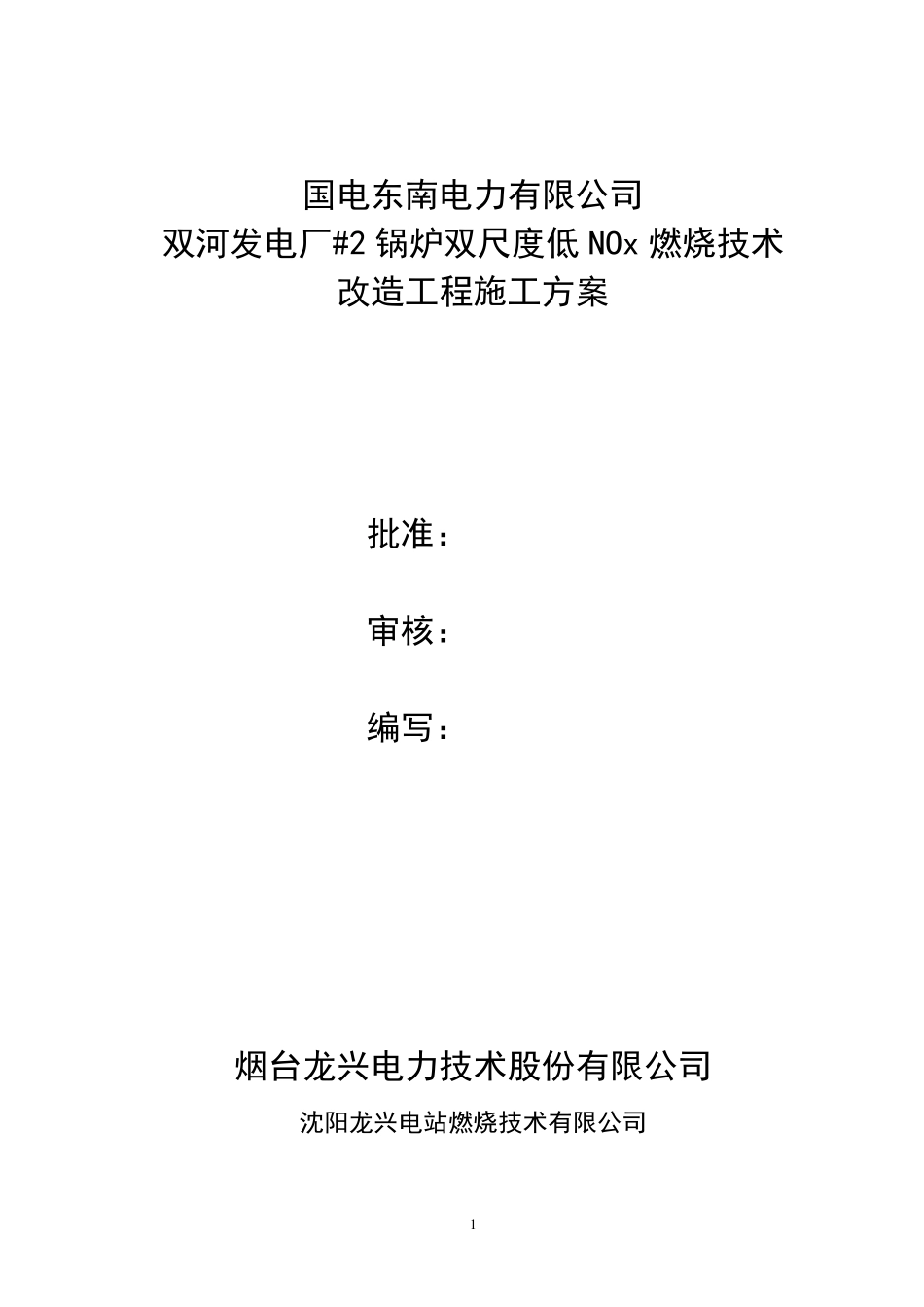

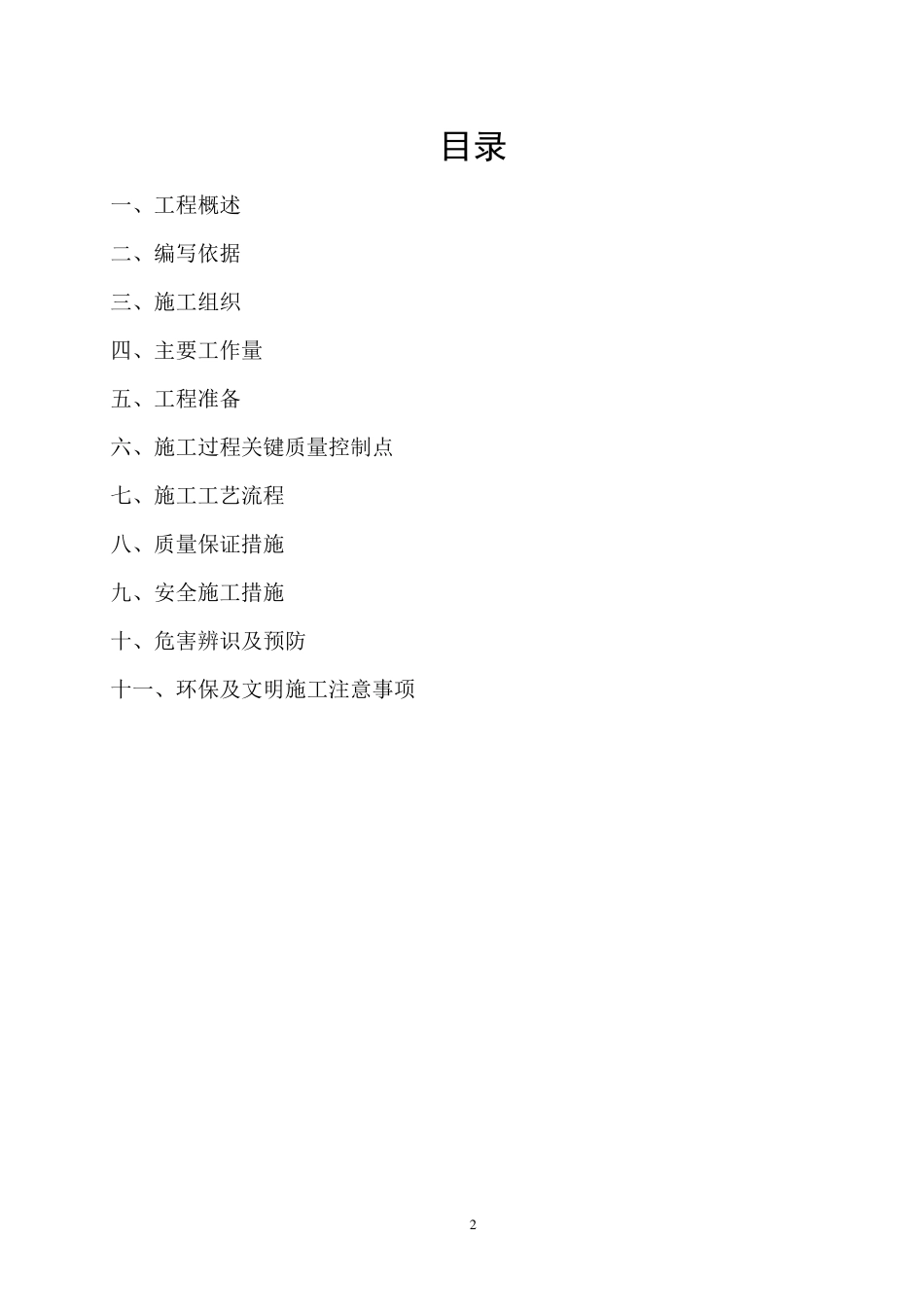

1 国电东南电力有限公司 双河发电厂#2 锅炉双尺度低 NOx 燃烧技术 改造工程施工方案 批准： 审核： 编写： 烟台龙兴电力技术股份有限公司 沈阳龙兴电站燃烧技术有限公司 2 目录 一、工程概述 二、编写依据 三、施工组织 四、主要工作量 五、工程准备 六、施工过程关键质量控制点 七、施工工艺流程 八、质量保证措施 九、安全施工措施 十、危害辨识及预防 十一、环保及文明施工注意事项 3 一、工程概述 国电东北电力有限公司双河发电厂#2 炉为哈尔滨锅炉有限公司制造300MW 亚临界燃煤机组锅炉，型号为 HG-1021/18.2-HM5。锅炉为亚临界压力、一次中间再热、自然循环汽包炉。锅炉采用直流燃烧器，六角切圆燃烧，单炉膛、Π 型布置，全钢架悬吊结构、平衡通风，固态排渣。制粉系统采用正压直吹式系统。每台锅炉配备六台风扇磨，型号为 FM340.1060，五台运行，一台备用 主燃烧器采用大风箱结构，由隔板将大风箱分隔成若干风室，每个风室均布置一个固定式喷嘴，整体结构呈单元式布置。每角燃烧器共有一次风喷嘴 3 个、二次风喷嘴 11 个：其中每个一次风喷嘴上下各布置 2 个二次风喷嘴，唯有下端部二次风喷嘴布置 1 个，一次风喷嘴中间布置有十字中心风，油配风器 2 个，将燃烧器分成相对独立的三部分，这样可以使每部分的高宽比都不太大以增强射流刚性减弱气流贴墙的趋势，另外还 可以降 低 燃烧器区 域 壁面 热负 荷 以减轻 炉膛下部炉内 结焦 。本 燃烧器合 煤粉燃烧器空 气风室和 油燃烧器为一体，每组燃烧器共设 有 2 层 油点 火 燃烧器，作 为锅炉启 动 时 暖 炉，煤粉喷嘴点 火 和 低 负 荷 稳 燃之 用。六角二层 12 只 油枪 的热功 率 为锅炉最 大连续 负 荷 时 燃料 总 放 热量 的20%。 二、编 写 依 据 2.1 国电东北电力有限公司双河发电厂#2 炉低 NOx 燃烧器改 造图 纸 2.2 国电东北电力有限公司双河发电厂原 #2 炉燃烧器图 纸 2.3 《 电力建 设 施 工及 验 收 技 术 规 范 》（ 锅炉机组篇 ） 2.4 《 电力建 设 安 全工作 规 程》 4 2.5 烟台龙源电力技术股份有限公司企业标准 三、施工组织 3.1 组织机构设置: 3.1.1 管理层设置: 管理层包括以下人员：项目经理一名，施工队长一名，技术员一名，专职安全员一名，质量员一名（专业技术员兼任）。施工作业组 5 个。 项目经理对整体工程全面负...
