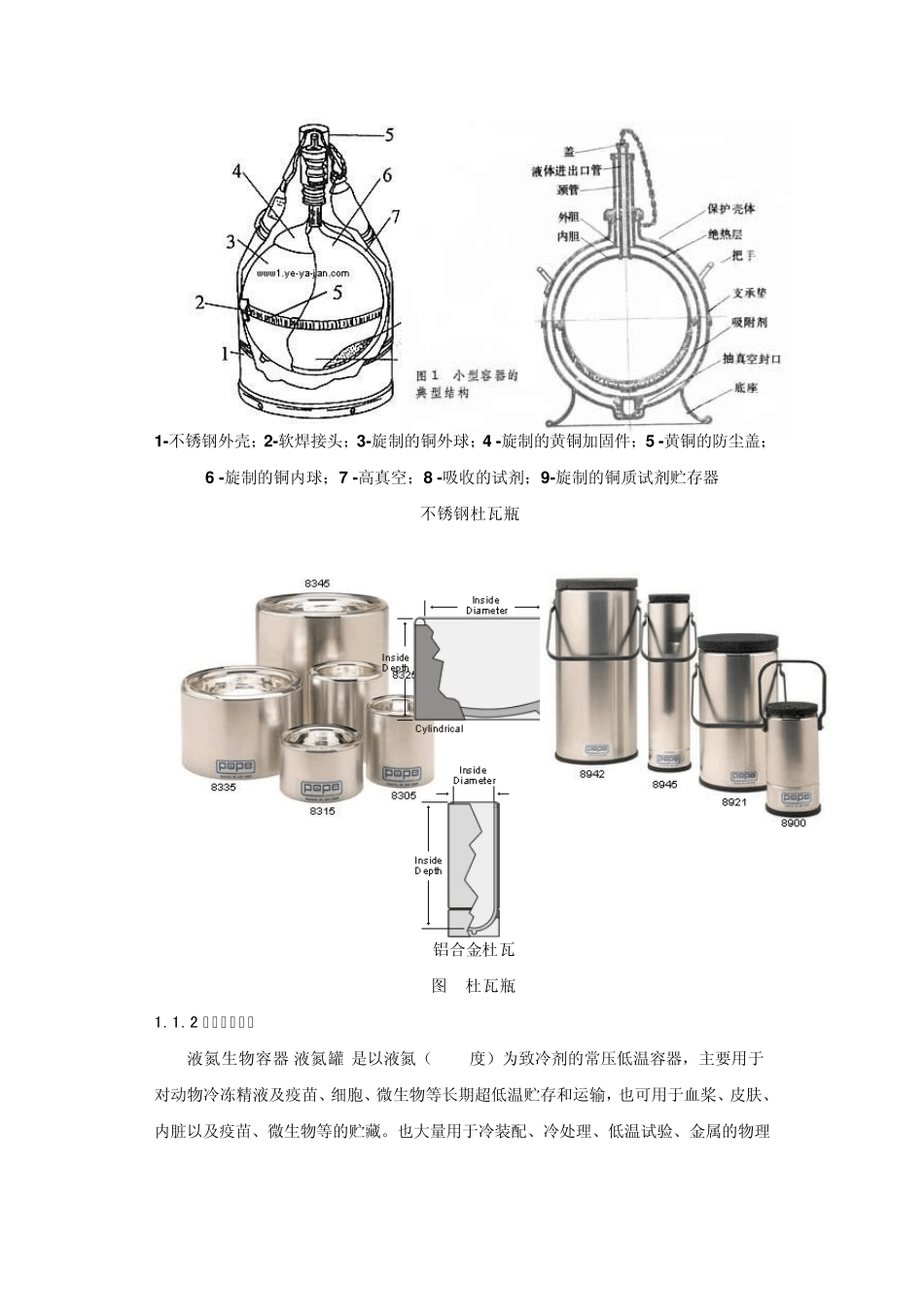

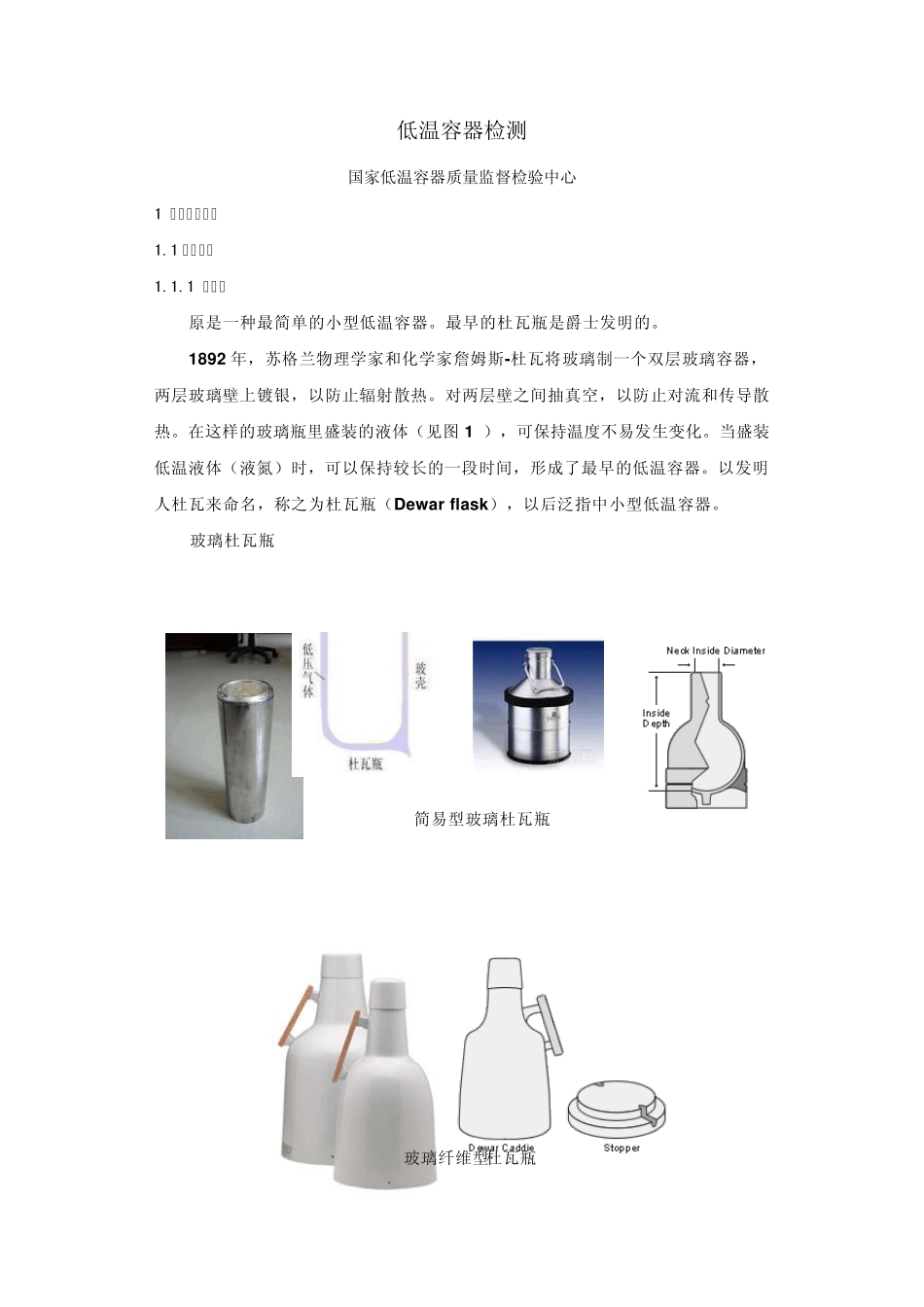

低温容器检测 国家低温容器质量监督检验中心 1 低温容器结构 1.1 常压容器 1.1.1 杜瓦瓶 原是一种最简单的小型低温容器。最早的杜瓦瓶是爵士发明的。 1892 年，苏格兰物理学家和化学家詹姆斯-杜瓦将玻璃制一个双层玻璃容器，两层玻璃壁上镀银，以防止辐射散热。对两层壁之间抽真空，以防止对流和传导散热。在这样的玻璃瓶里盛装的液体（见图 1 ），可保持温度不易发生变化。当盛装低温液体（液氮）时，可以保持较长的一段时间，形成了最早的低温容器。以发明人杜瓦来命名，称之为杜瓦瓶（Dew ar flask），以后泛指中小型低温容器。 a玻璃杜瓦瓶 a.简易型玻璃杜瓦瓶 b.玻璃纤维型杜瓦瓶 1 -不锈钢外壳；2 -软焊接头；3 -旋制的铜外球；4 -旋制的黄铜加固件；5 -黄铜的防尘盖； 6 -旋制的铜内球；7 -高真空；8 -吸收的试剂；9 -旋制的铜质试剂贮存器 c.不锈钢杜瓦瓶 d. 铝合金杜瓦 图1杜瓦瓶 1.1.2 液氮生物容器 液氮生物容器(液氮罐)是以液氮（-196度）为致冷剂的常压低温容器，主要用于对动物冷冻精液及疫苗、细胞、微生物等长期超低温贮存和运输，也可用于血桨、皮肤、内脏以及疫苗、微生物等的贮藏。也大量用于冷装配、冷处理、低温试验、金属的物理特性研究、空间技术和电子工业等方面，目前广泛应用于畜牧、医疗、国防、科研、机械、医疗、电子、冶金、能源等部门。 a. 产品主要特点： （1）采用高强度铝合金制造，产品质量轻。 （2）可灵活转动的铰链式提把，易于携带。 （3）可按用户需求，另配可锁扣的防护盖，以保护容器内贮存的样本的安全（限Φ 30 、Φ 50 和 Φ 80 口径的容器）。 （4）品种规格多，可从 0.5升到 1000升 （5）可编号的提筒，方便辨认和独立存取贮存的样本。 （6）高真空多层绝热设计，提供不低于五年的真空质量保证。 （7）容器采用高真空、多层绝热结构形式，真空腔内安装了吸附剂，可长期维持其真空度。 （8）容器盖由帽盖和芯塞组成，芯塞由绝热性能良好的硬质泡沫塑料制成，具有降低液氮蒸发量和固定提筒的双作用。 （9）提筒用不锈钢制成。提筒的提杆和杆筒组件之间用玻璃纤维增强塑料细管连接，提高了绝热性能。容器的上部装有定位环，提筒通过定位环上的槽和内胆底部的凸座及芯塞固定，工作状态稳定，可以安全的搬运和长途运输。 b.容器的使用 （1）一般只用于盛装液氮，不允许盛装其它液体。 （2）使用前检查容器内部是否清洁干燥，外部有无凹陷及...
