低温烟道出口膨胀节更换方案

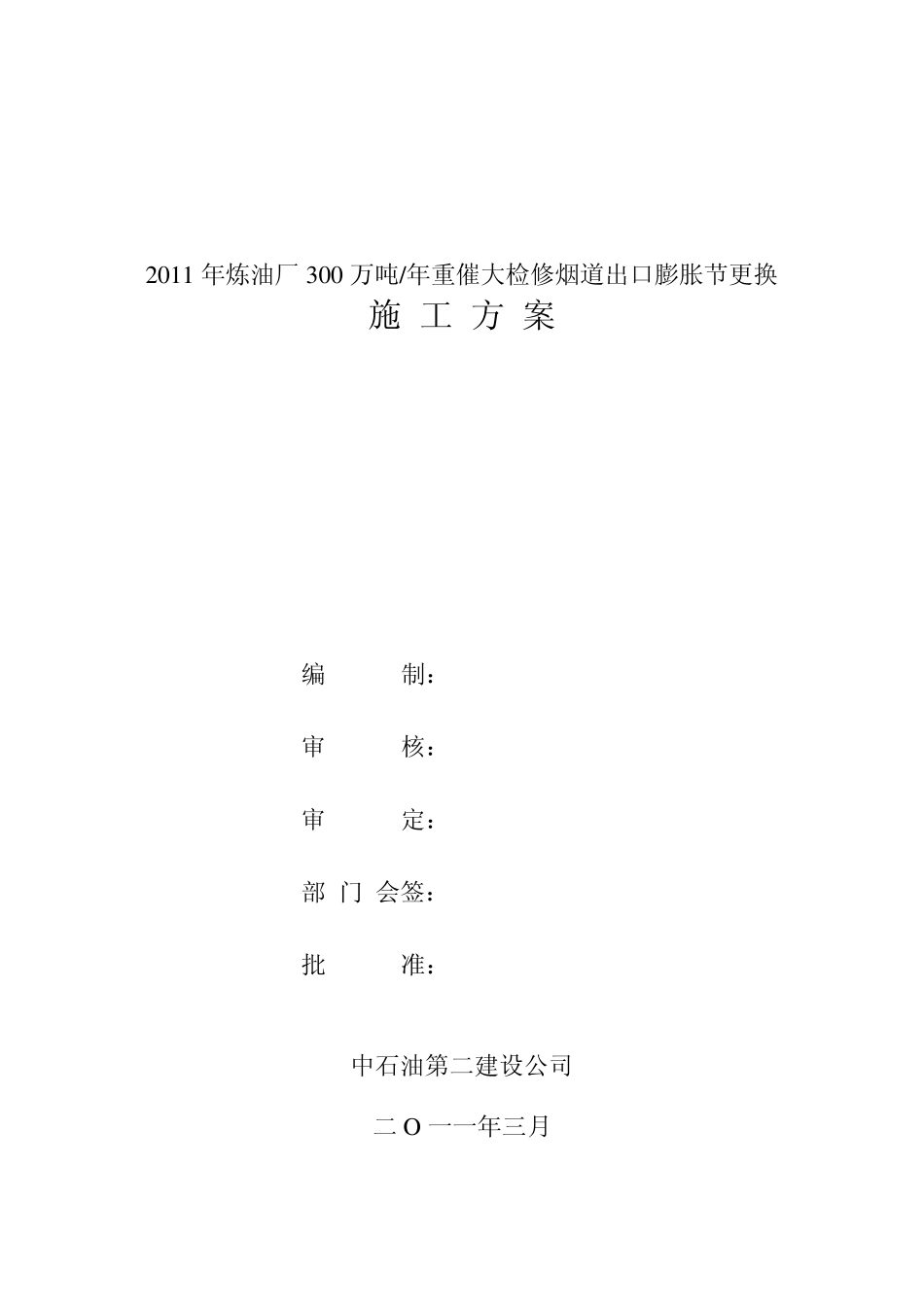

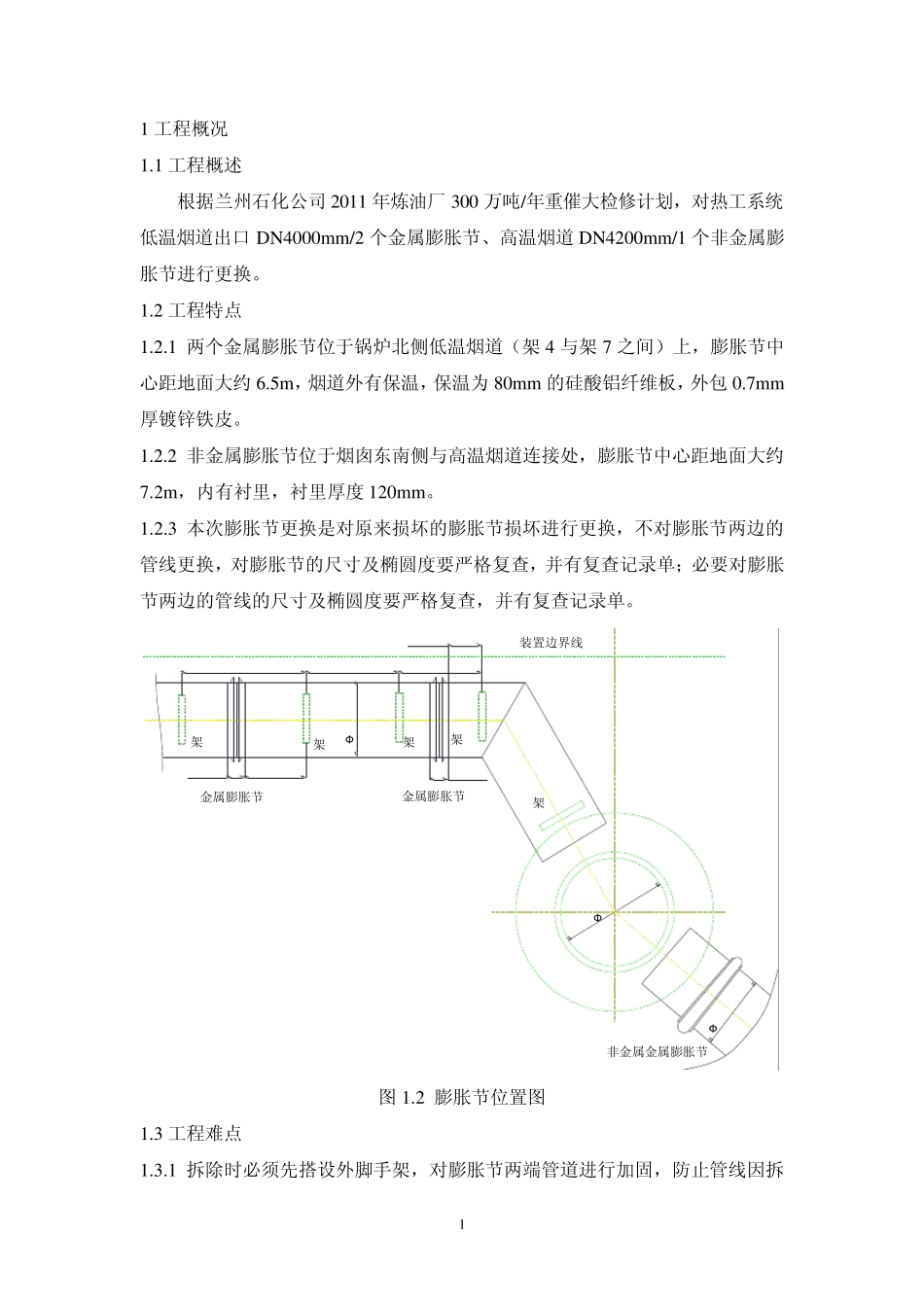

2011 年炼油厂300 万吨/年重催大检修烟道出口膨胀节更换 施 工 方 案 编 制： 审 核： 审 定： 部 门 会签： 批 准： 中石油第二建设公司 二O 一一年三月 审批意见单 生产车间 审 批 意 见 审批意见： 生产车间： （章） 审批人： 日期： 分厂 审 批 意 见 审批意见： 分厂： （章） 审批人： 日期： 机动处 审 批 意 见 审批意见： 机动处： （章） 审批人： 日期： 1 1 工程概况 1.1 工程概述 根据兰州石化公司2011 年炼油厂300 万吨/年重催大检修计划，对热工系统低温烟道出口DN4000mm/2 个金属膨胀节、高温烟道DN4200mm/1 个非金属膨胀节进行更换。 1.2 工程特点 1.2.1 两个金属膨胀节位于锅炉北侧低温烟道（架 4 与架 7 之间）上，膨胀节中心距地面大约 6.5m，烟道外有保温，保温为 80mm 的硅酸铝纤维板，外包 0.7mm厚镀锌铁皮。 1.2.2 非金属膨胀节位于烟囱东南侧与高温烟道连接处，膨胀节中心距地面大约7.2m，内有衬里，衬里厚度 120mm。 1.2.3 本次膨胀节更换是对原来损坏的膨胀节损坏进行更换，不对膨胀节两边的管线更换，对膨胀节的尺寸及椭圆度要严格复查，并有复查记录单；必要对膨胀节两边的管线的尺寸及椭圆度要严格复查，并有复查记录单。 10500100050007500600010002000Ф4024架-4架-5架-6 架-7架-8Ф4800金属膨胀节1金属膨胀节2装置边界线非金属金属膨胀节Ф4240 图 1.2 膨胀节位置图 1.3 工程难点 1.3.1 拆除时必须先搭设外脚手架，对膨胀节两端管道进行加固，防止管线因拆2 除发生位移错位；烟道直径较大，烟道内要做好防护，拉警戒线。 1.3.2 因为膨胀节直径较大，很容易扭曲变形，在运输吊装过程中一定要做好防止扭曲变形的措施；因金属膨胀节的膨胀波纹容易受损，非金属膨胀节蒙皮部分容易烫伤，所以必须做好膨胀节的成品保护工作。 1.4 主要实物工程量 序号 名称规格 规格 材质 数量 备注 1 低温烟道金属膨胀节 DN4000×12 Q235-B 2 个 净重 6t 2 高温烟道非金属膨胀节 DN4200×20 Q235-B 1 个 净重 3.5t 3 Ω 保温钉 0C13 300 个 2 编制依据 2.1 兰州石化公司 2011 年炼油厂 300 万吨/年重催大检修计划。 2.2 兰州石化公司机动处及 300 万吨/年重催车间技术交底。 2.3 施工图：“300 万吨/年重油催化裂化装置余热锅炉高温烟道” B9103-3-EQ64。 2.4 施工图：“300 万吨/年...
