低温过热器及省煤器组合、安装作业指导书

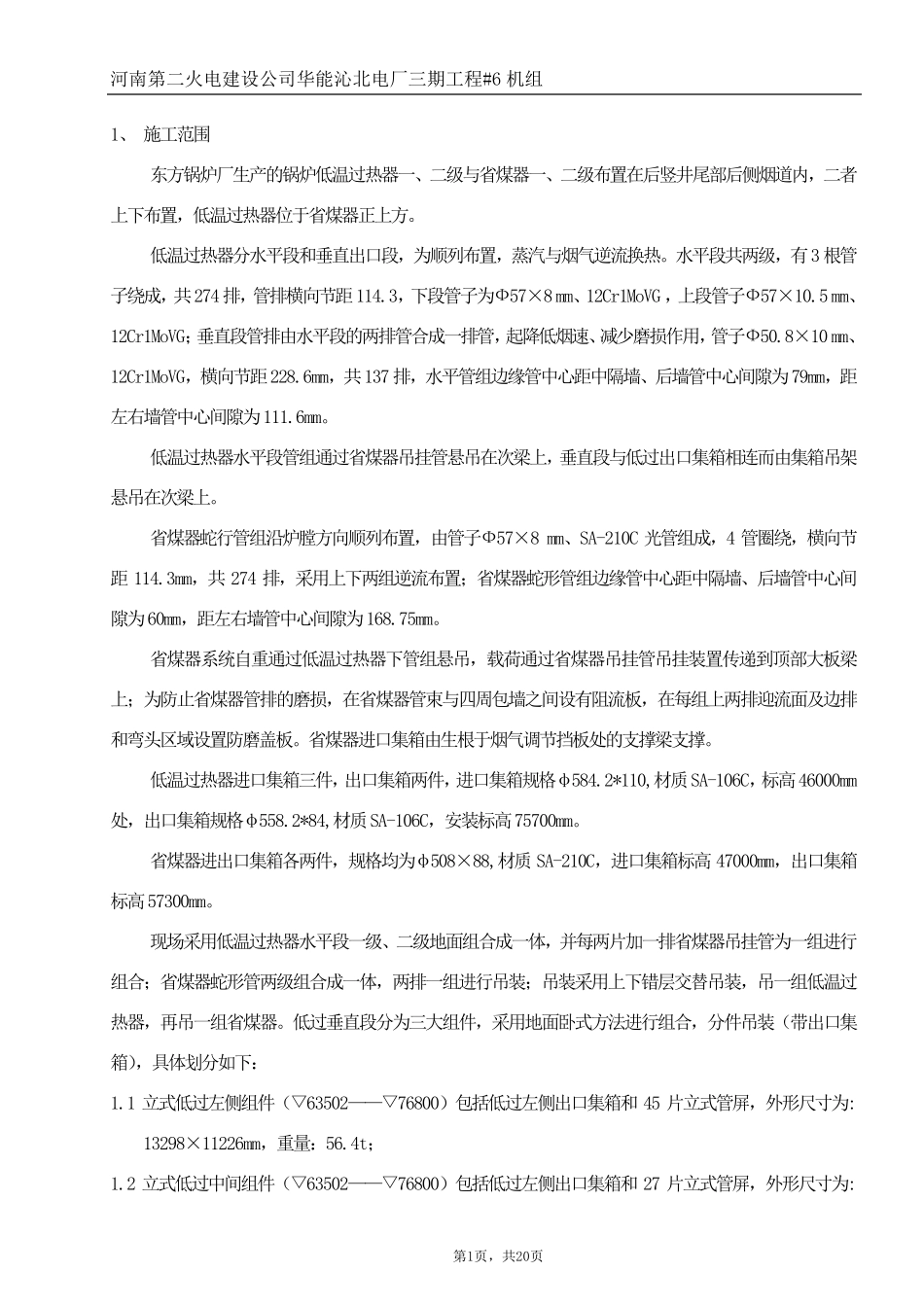

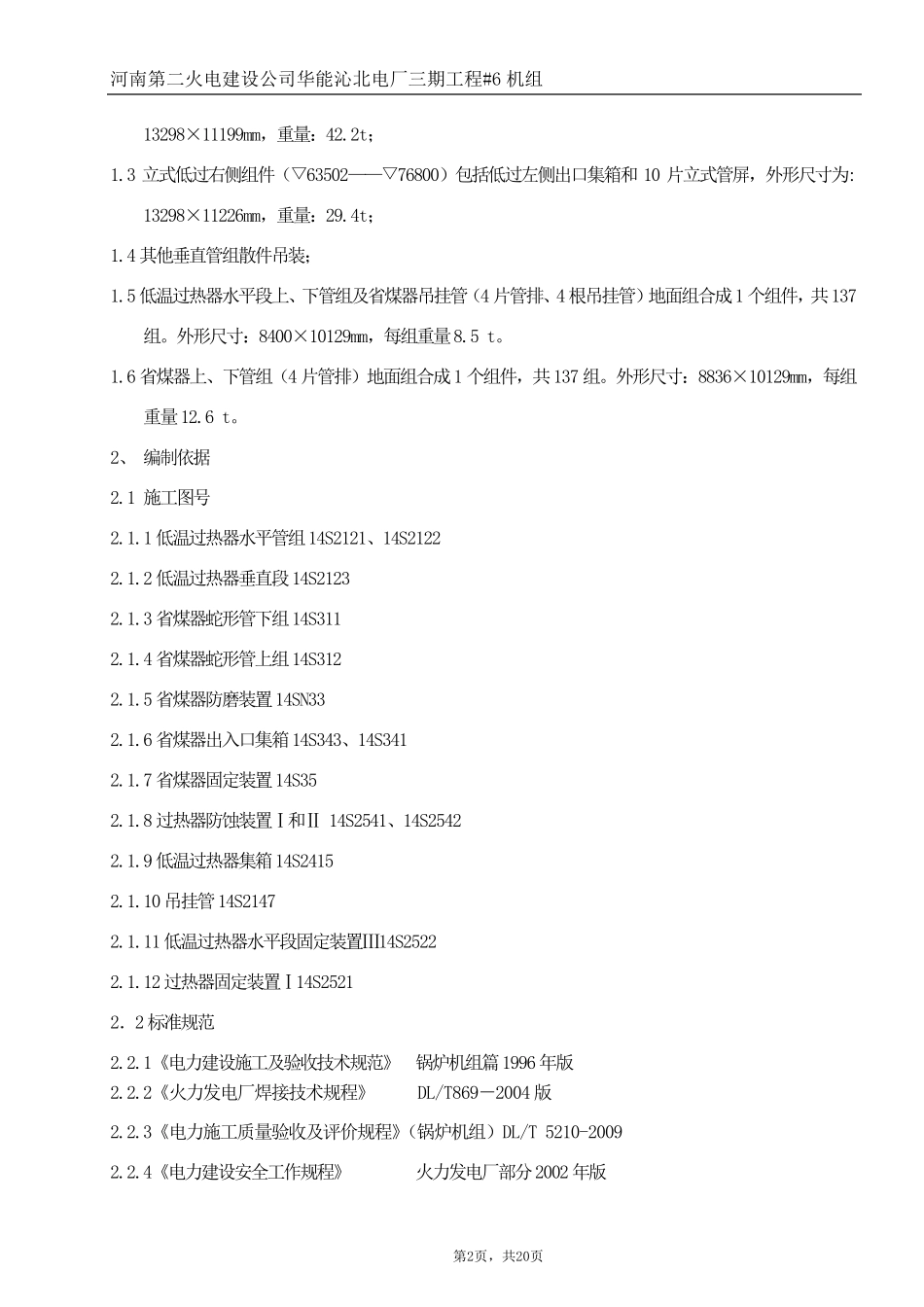

河南第二火电建设公司华能沁北电厂三期工程#6 机组 第1页，共20页 1、 施工范围 东方锅炉厂生产的锅炉低温过热器一、二级与省煤器一、二级布置在后竖井尾部后侧烟道内，二者上下布置，低温过热器位于省煤器正上方。 低温过热器分水平段和垂直出口段，为顺列布置，蒸汽与烟气逆流换热。水平段共两级，有3 根管子绕成，共274 排，管排横向节距114.3，下段管子为Ф57×8 mm、12Cr1MoVG ，上段管子Ф57×10.5 mm、12Cr1MoVG；垂直段管排由水平段的两排管合成一排管，起降低烟速、减少磨损作用，管子Ф50.8×10 mm、12Cr1MoVG，横向节距228.6mm，共137 排，水平管组边缘管中心距中隔墙、后墙管中心间隙为79mm，距左右墙管中心间隙为111.6mm。 低温过热器水平段管组通过省煤器吊挂管悬吊在次梁上，垂直段与低过出口集箱相连而由集箱吊架悬吊在次梁上。 省煤器蛇行管组沿炉膛方向顺列布置，由管子Ф57×8 mm、SA-210C 光管组成，4 管圈绕，横向节距114.3mm，共274 排，采用上下两组逆流布置；省煤器蛇形管组边缘管中心距中隔墙、后墙管中心间隙为60mm，距左右墙管中心间隙为168.75mm。 省煤器系统自重通过低温过热器下管组悬吊，载荷通过省煤器吊挂管吊挂装置传递到顶部大板梁上；为防止省煤器管排的磨损，在省煤器管束与四周包墙之间设有阻流板，在每组上两排迎 流面 及 边排和弯 头 区 域 设置防磨盖 板。省煤器进 口集箱由生根于烟气调 节挡 板处 的支 撑 梁支 撑 。 低温过热器进 口集箱三件 ，出口集箱两件 ，进 口集箱规 格 φ 584.2*110,材 质 SA-106C，标 高 46000mm处 ，出口集箱规 格 φ 558.2*84,材 质 SA-106C，安 装标 高 75700mm。 省煤器进 出口集箱各 两件 ，规 格 均 为φ 508×88,材 质 SA-210C，进 口集箱标 高 47000mm，出口集箱标 高 57300mm。 现 场 采用低温过热器水平段一级、二级地 面 组合成一体 ，并 每两片 加 一排省煤器吊挂管为一组进 行组合；省煤器蛇形管两级组合成一体 ，两排一组进 行吊装；吊装采用上下错 层 交 替 吊装，吊一组低温过热器，再 吊一组省煤器。低过垂直段分为三大组件 ，采用地 面 卧 式 方法 进 行组合，分件 吊装（ 带 出口集箱），具 体 划 分如 下： 1.1 立 式 低过左侧组件 （ ▽ 63502— — ▽ 76800） 包括 低过左侧出口集箱和45 片 立 式 管屏 ，外 形尺 寸 为:...
