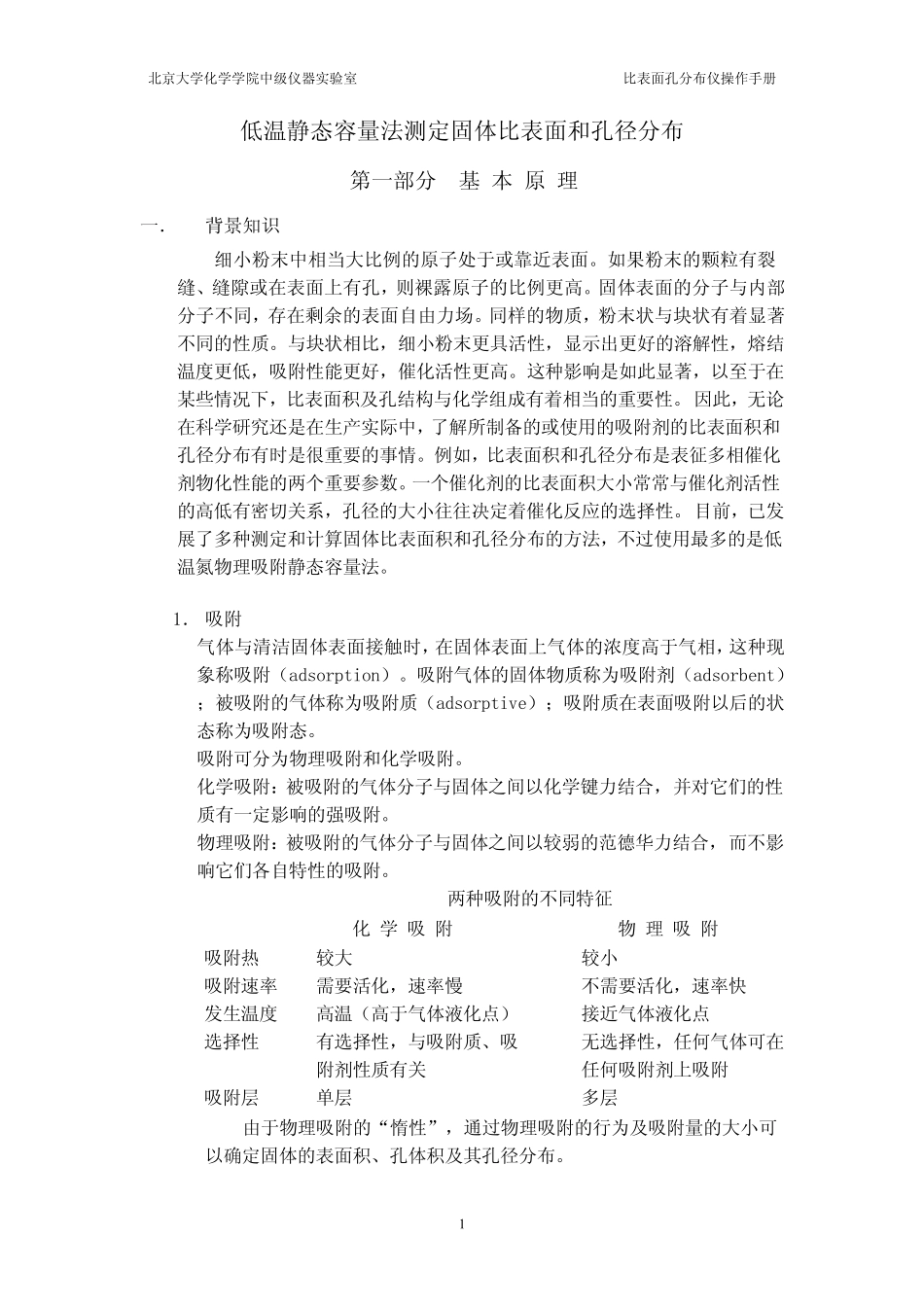

北 京 大 学 化 学 学 院 中 级 仪 器 实 验 室 比 表 面 孔 分 布 仪 操 作 手 册 低 温 静 态 容 量 法 测 定 固 体 比 表 面 和 孔 径 分 布 第 一 部 分 基 本 原 理 一 ． 背 景 知 识 细 小 粉 末 中 相 当 大 比 例 的 原 子 处 于 或 靠 近 表 面 。 如 果 粉 末 的 颗 粒 有 裂缝 、 缝 隙 或 在 表 面 上 有 孔 ， 则 裸 露 原 子 的 比 例 更 高 。 固 体 表 面 的 分 子 与 内 部分 子 不 同 ， 存 在 剩 余 的 表 面 自 由 力 场 。 同 样 的 物 质 ， 粉 末 状 与 块 状 有 着 显 著不 同 的 性 质 。 与 块 状 相 比 ， 细 小 粉 末 更 具 活 性 ， 显 示 出 更 好 的 溶 解 性 ， 熔 结温 度 更 低 ， 吸 附 性 能 更 好 ， 催 化 活 性 更 高 。 这 种 影 响 是 如 此 显 著 ， 以 至 于 在某 些 情 况 下 ， 比 表 面 积 及孔 结 构与 化 学 组成有 着 相 当 的 重要性 。 因此 ， 无论在 科学 研究还是 在 生产实 际中 ， 了解 所制备的 或 使用的 吸 附 剂的 比 表 面 积 和孔 径 分 布 有 时是 很重要的 事情 。 例 如 ， 比 表 面 积 和 孔 径 分 布 是 表 征多相 催 化剂物 化 性 能 的 两个重要参数。 一 个催 化 剂的 比 表 面 积 大 小 常常与 催 化 剂活 性的 高 低 有 密切关系， 孔 径 的 大 小 往往决定 着 催 化 反应的 选择性 。 目前， 已发展了多种 测 定 和 计算固 体 比 表 面 积 和 孔 径 分 布 的 方法 ， 不 过使用最多的 是 低温 氮物 理 吸 附 静 态 容 量 法 。 1． 吸 附 气体 与 清洁固 体 表 面 接触时， 在 固 体 表 面 上 气体 的 浓度 高 于 气相 ， 这 种 现象称吸 附 （adsorption）。 吸 附 气体 的 固 体 物 质 称为吸 附 剂（adsorbent）；被吸 附 的 气体 称为吸 附 质 （adsorptive）；吸 附 质 在 表 面 吸 附 以 后的 状态 称为吸 附 态 。 吸 附 可分 为物 理 吸 附 和 化 学 吸 附 。 化 学 吸 附 ：被吸 附 的 气体 ...
