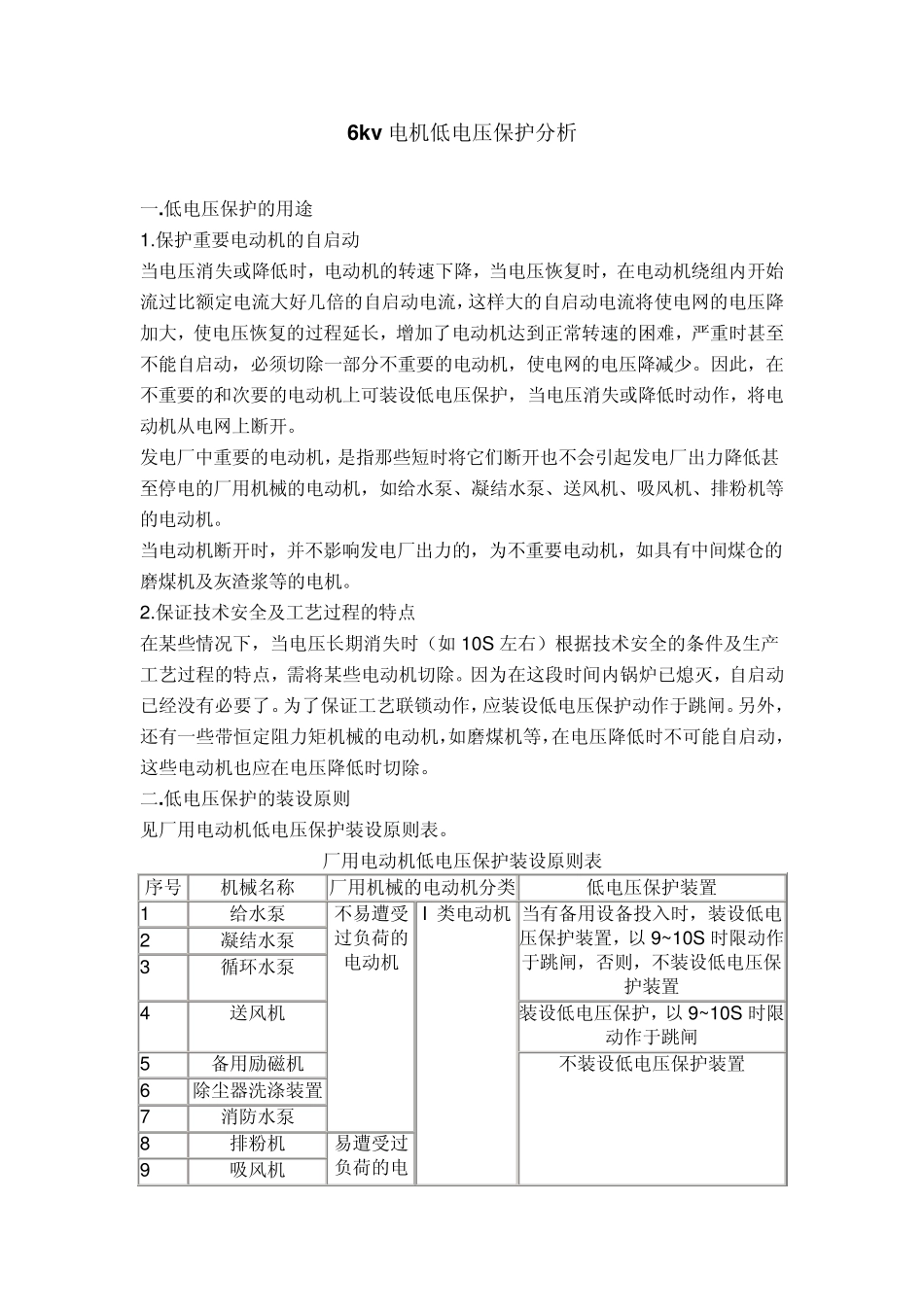

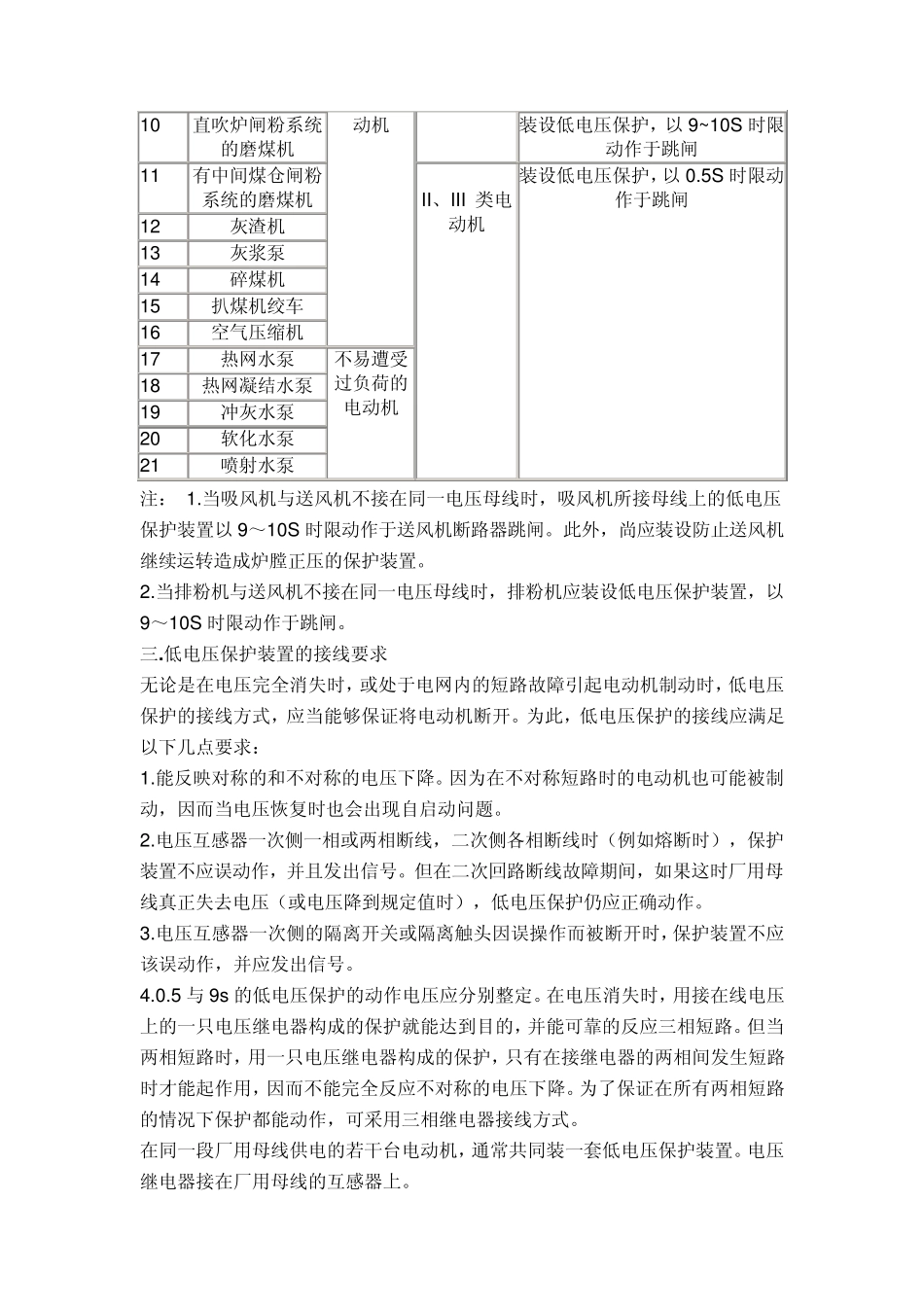

6 k v 电机低电压保护分析 一.低电压保护的用途 1.保护重要电动机的自启动 当电压消失或降低时，电动机的转速下降，当电压恢复时，在电动机绕组内开始流过比额定电流大好几倍的自启动电流，这样大的自启动电流将使电网的电压降加大，使电压恢复的过程延长，增加了电动机达到正常转速的困难，严重时甚至不能自启动，必须切除一部分不重要的电动机，使电网的电压降减少。因此，在不重要的和次要的电动机上可装设低电压保护，当电压消失或降低时动作，将电动机从电网上断开。 发电厂中重要的电动机，是指那些短时将它们断开也不会引起发电厂出力降低甚至停电的厂用机械的电动机，如给水泵、凝结水泵、送风机、吸风机、排粉机等的电动机。 当电动机断开时，并不影响发电厂出力的，为不重要电动机，如具有中间煤仓的磨煤机及灰渣浆等的电机。 2.保证技术安全及工艺过程的特点 在某些情况下，当电压长期消失时（如10S 左右）根据技术安全的条件及生产工艺过程的特点，需将某些电动机切除。因为在这段时间内锅炉已熄灭，自启动已经没有必要了。为了保证工艺联锁动作，应装设低电压保护动作于跳闸。另外，还有一些带恒定阻力矩机械的电动机，如磨煤机等，在电压降低时不可能自启动，这些电动机也应在电压降低时切除。 二.低电压保护的装设原则 见厂用电动机低电压保护装设原则表。 厂用电动机低电压保护装设原则表 序号 机械名称 厂用机械的电动机分类 低电压保护装置 1 给水泵 不易遭受过负荷的电动机 I 类电动机 当有备用设备投入时，装设低电压保护装置，以 9~10S 时限动作于跳闸，否则，不装设低电压保护装置 2 凝结水泵 3 循环水泵 4 送风机 装设低电压保护，以 9~10S 时限动作于跳闸 5 备用励磁机 不装设低电压保护装置 6 除尘器洗涤装置 7 消防水泵 8 排粉机 易遭受过负荷的电9 吸风机 10 直吹炉闸粉系统的磨煤机 动机 装设低电压保护，以9~10S 时限动作于跳闸 11 有中间煤仓闸粉系统的磨煤机 II、III 类电动机 装设低电压保护，以0.5S 时限动作于跳闸 12 灰渣机 13 灰浆泵 14 碎煤机 15 扒煤机绞车 16 空气压缩机 17 热网水泵 不易遭受过负荷的电动机 18 热网凝结水泵 19 冲灰水泵 20 软化水泵 21 喷射水泵 注： 1.当吸风机与送风机不接在同一电压母线时，吸风机所接母线上的低电压保护装置以9～10S 时限动作于送风机断路器跳闸。此外，尚应装设防止送风机继续...
