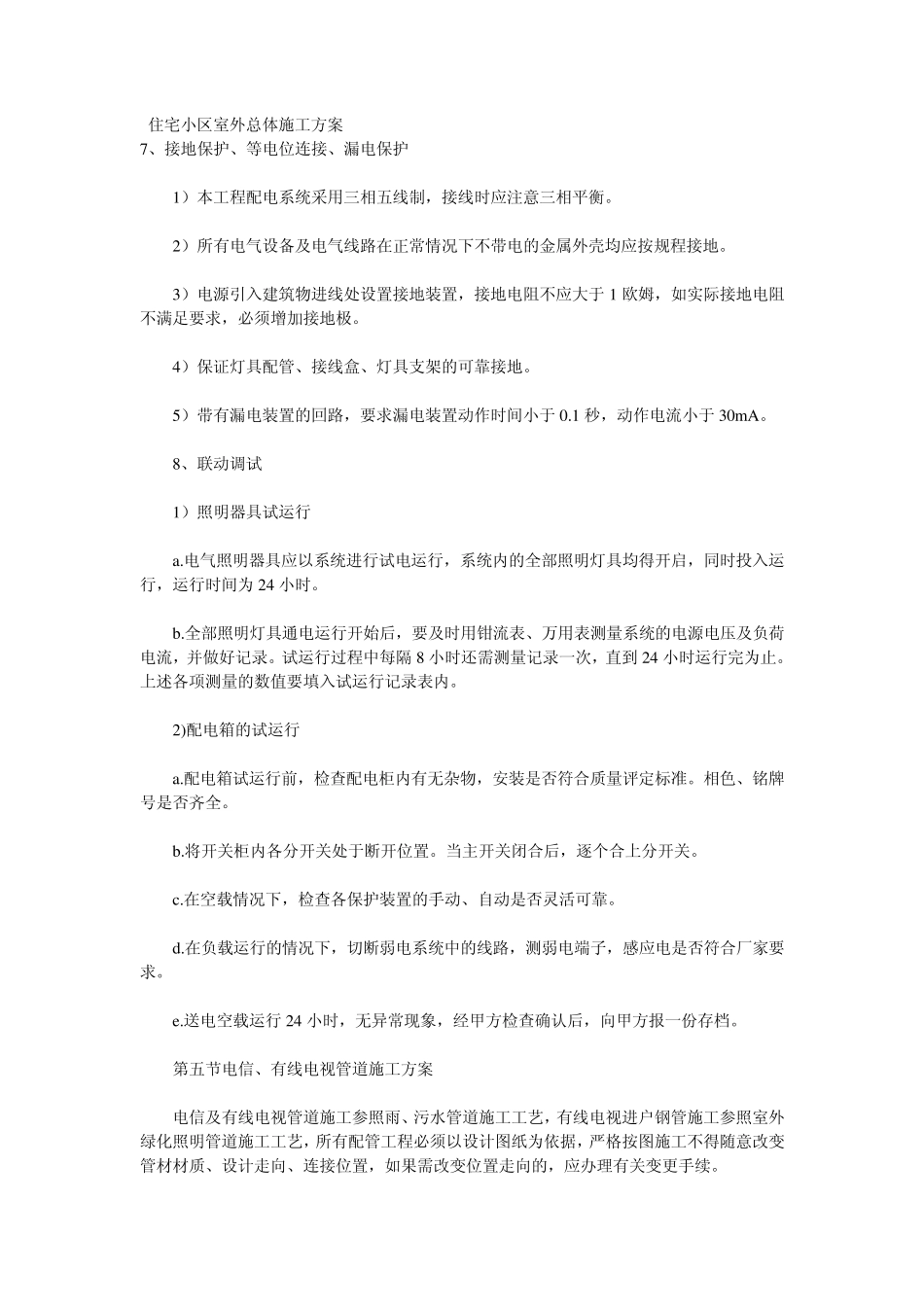

住宅小区室外总体施工方案 7、接地保护、等电位连接、漏电保护 1）本工程配电系统采用三相五线制，接线时应注意三相平衡。 2）所有电气设备及电气线路在正常情况下不带电的金属外壳均应按规程接地。 3）电源引入建筑物进线处设置接地装置，接地电阻不应大于 1 欧姆，如实际接地电阻不满足要求，必须增加接地极。 4）保证灯具配管、接线盒、灯具支架的可靠接地。 5）带有漏电装置的回路，要求漏电装置动作时间小于 0.1 秒，动作电流小于 30m A。 8、联动调试 1）照明器具试运行 a.电气照明器具应以系统进行试电运行，系统内的全部照明灯具均得开启，同时投入运行，运行时间为 24 小时。 b.全部照明灯具通电运行开始后，要及时用钳流表、万用表测量系统的电源电压及负荷电流，并做好记录。试运行过程中每隔 8 小时还需测量记录一次，直到 24 小时运行完为止。上述各项测量的数值要填入试运行记录表内。 2)配电箱的试运行 a.配电箱试运行前，检查配电柜内有无杂物，安装是否符合质量评定标准。相色、铭牌号是否齐全。 b.将开关柜内各分开关处于断开位置。当主开关闭合后，逐个合上分开关。 c.在空载情况下，检查各保护装置的手动、自动是否灵活可靠。 d.在负载运行的情况下，切断弱电系统中的线路，测弱电端子，感应电是否符合厂家要求。 e.送电空载运行 24 小时，无异常现象，经甲方检查确认后，向甲方报一份存档。 第五节电信、有线电视管道施工方案 电信及有线电视管道施工参照雨、污水管道施工工艺，有线电视进户钢管施工参照室外绿化照明管道施工工艺，所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。 暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面混凝土的管外壁离结构表面间距不小于30mm。暗配管要求采取防堵措施，钢管一般采用堵头或加管护口，双壁波纹管可以在预埋后，用堵头封口。 预埋管隐蔽工程验收合格后应立即回填至管顶以上一倍管径高度。沟槽回填从管底基础部位开始到管顶以上0.7m 范围内，必须用人工回填，严禁用机械推土机回填。管顶0.7m 以上部位的回填，可用机械从预埋管两侧同时回填，夯实或碾压。回填土中不应含有石块、砖及其他杂硬带有棱角的大块物体。回填时应对称进行，每层回填高度不大于0.2m，以确保管束及检查并不产生位移。 第四章室外道路施工方案 第一节工程概况 小区车...
