住宅楼外架施工方案

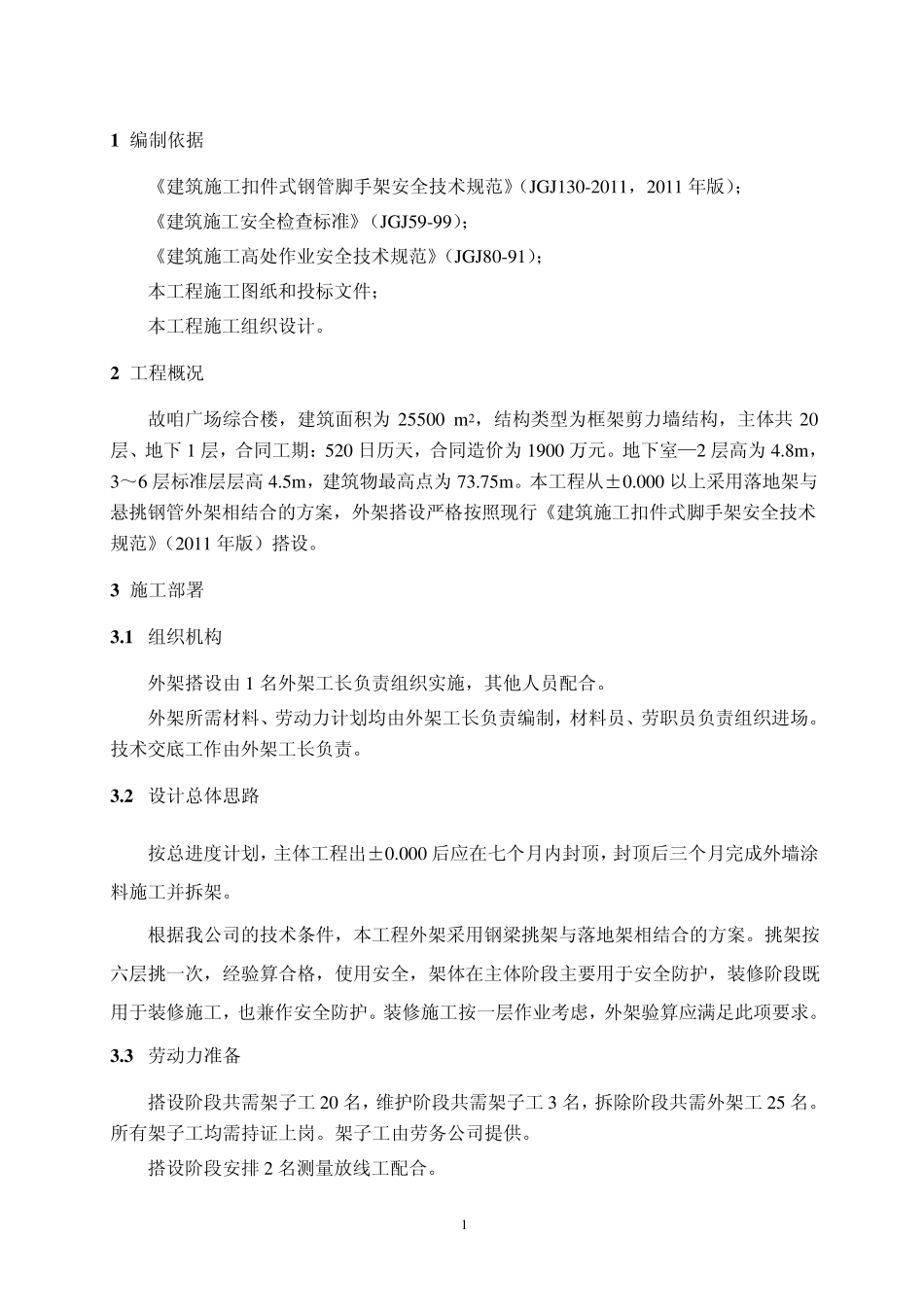

1 1 编制依据 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011，2011 年版）； 《建筑施工安全检查标准》（JGJ59-99）； 《建筑施工高处作业安全技术规范》（JGJ80-91）； 本工程施工图纸和投标文件； 本工程施工组织设计。 2 工程概况 故咱广场综合楼，建筑面积为25500 m 2，结构类型为框架剪力墙结构，主体共20层、地下1 层，合同工期：520 日历天，合同造价为1900 万元。地下室—2 层高为4.8m ，3～6 层标准层层高4.5m ，建筑物最高点为73.75m 。本工程从±0.000 以上采用落地架与悬挑钢管外架相结合的方案，外架搭设严格按照现行《建筑施工扣件式脚手架安全技术规范》（2011 年版）搭设。 3 施工部署 3 .1 组织机构 外架搭设由 1 名外架工长负责组织实施，其他人员配合。 外架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。技术交底工作由外架工长负责。 3 .2 设计总体思路 按总进度计划，主体工程出±0.000 后应在七个月内封顶，封顶后三个月完成外墙涂料施工并拆架。 根据我公司的技术条件，本工程外架采用钢梁挑架与落地架相结合的方案。挑架按六层挑一次，经验算合格，使用安全，架体在主体阶段主要用于安全防护，装修阶段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。 3 .3 劳动力准备 搭设阶段共需架子工20 名，维护阶段共需架子工3 名，拆除阶段共需外架工25 名。所有架子工均需持证上岗。架子工由劳务公司提供。 搭设阶段安排 2 名测量放线工配合。 2 3 .4 材料准备 本工程外架、卸料平台所用的钢管、扣件均由租赁公司提供。竹串脚手板和其它材料由项目部自行采购。 主要材料计划如下表： 名称及规格 用途 总需用量 备注 6m 长管 纵向水平杆 62t 租赁 6m 长管 立杆 22t 租赁 6m 长管 剪刀撑 5t 租赁 3m 长管 调整节头位置 2.5t 租赁 1.5m 短管 横向水平杆 2.5t 租赁 2.5m 短管 连墙杆 2.5t 租赁 1.5m 短管 连墙件柱箍 80 根 租赁 I16 工字钢 挑架 90 根 租赁 直角扣件 2500 个 租赁 旋转扣件 1800 个 租赁 对接扣件 2500 个 租赁 2500mm³250mm 竹串脚手板 600 块 采购 6m³1.8m 安全网 150 张 采购 扎篾 架子工自备 材料视工程进度分阶段组织进场。 3 .5 机具准备 搭、拆架子所需机具主要有架子扳手、吊线，由架子工自...
