住宅楼外脚手架搭设方案

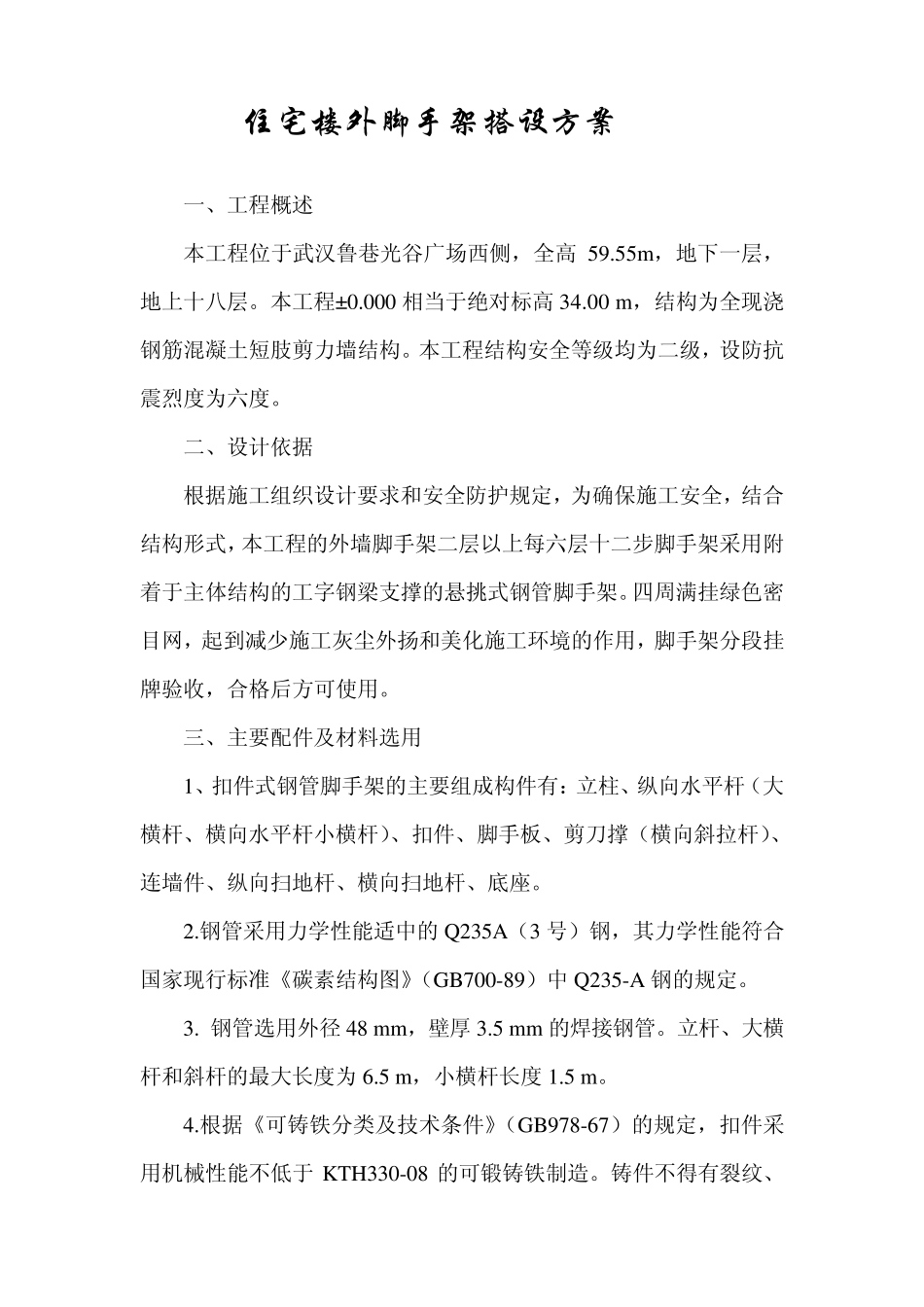

住宅楼外脚手架搭设方案 一、工程概述 本工程位于武汉鲁巷光谷广场西侧，全高 59.55m，地下一层，地上十八层。本工程±0.000 相当于绝对标高 34.00 m，结构为全现浇钢筋混凝土短肢剪力墙结构。本工程结构安全等级均为二级，设防抗震烈度为六度。 二、设计依据 根据施工组织设计要求和安全防护规定，为确保施工安全，结合结构形式，本工程的外墙脚手架二层以上每六层十二步脚手架采用附着于主体结构的工字钢梁支撑的悬挑式钢管脚手架。四周满挂绿色密目网，起到减少施工灰尘外扬和美化施工环境的作用，脚手架分段挂牌验收，合格后方可使用。 三、主要配件及材料选用 1、扣件式钢管脚手架的主要组成构件有：立柱、纵向水平杆（大横杆、横向水平杆小横杆）、扣件、脚手板、剪刀撑（横向斜拉杆）、连墙件、纵向扫地杆、横向扫地杆、底座。 2.钢管采用力学性能适中的 Q235A（3 号）钢，其力学性能符合国家现行标准《碳素结构图》（GB700-89）中 Q235-A 钢的规定。 3. 钢管选用外径 48 mm，壁厚 3.5 mm 的焊接钢管。立杆、大横杆和斜杆的最大长度为 6.5 m，小横杆长度 1.5 m。 4.根据《可铸铁分类及技术条件》（GB978-67）的规定，扣件采用机械性能不低于 KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余、披缝、毛刺、氧化皮等清除干净。扣件与钢管的贴面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于 5 m m 。 5.扣件活动部位应灵活转动，旋转扣件的两旋转面间隙应小于 1 m m 。扣件表面应进行防锈处理。 6.钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。 7.外架钢管立杆、横杆采用金黄色，剪力撑采用黄黑相间色，防护栏杆采用红白相间色，扣件刷暗红色防锈漆。 四、搭设技术措施 1.外架搭设 （1）立杆垂直度偏差不得大于架高的 1/200。 （2）立杆接头除在顶层可采用搭接处，其余各接头必须采用对接扣件，对接应符合以下要求： 立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于 500 m m ，各接头中心距主节点的距离不应大于步距的 1/3，同一步内不允许有二个接头。 （3）立杆顶端应高出建筑物女儿墙上皮 1m 。 （4）脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距底表面不大于 ...
