余热发电设计方案

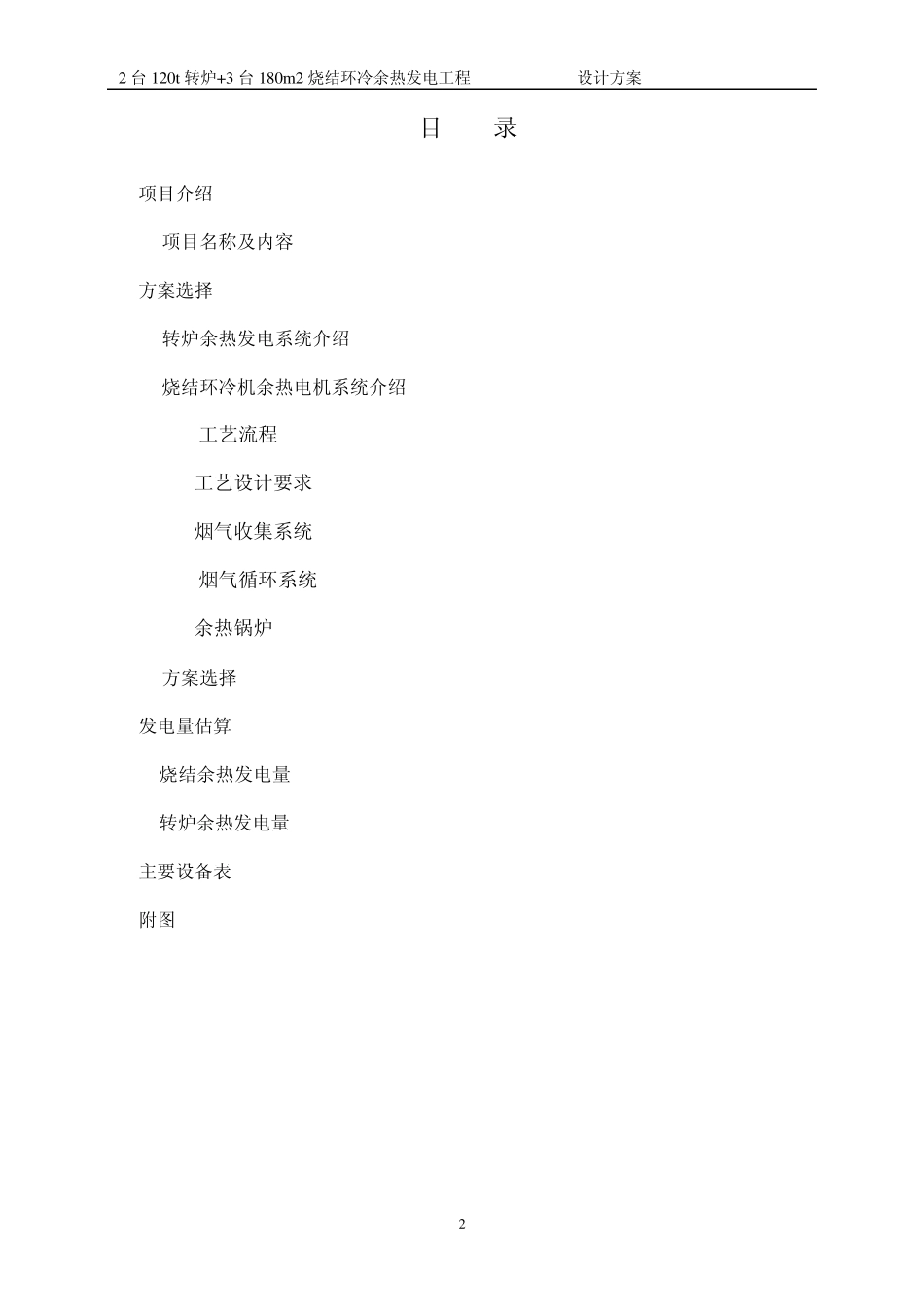

1 余热发电项目 2 台 120t转炉、3 台 180m2 烧结环冷 余热发电工程 设计方案 设计单位：四川华明新能源技术有限公司 二〇一三年一月 2 台120t转炉+3 台180m2 烧结环冷余热发电工程 设计方案 2 目 录 1 项目介绍 ............................................................. 1 1.1 项目名称及内容 ...................................................... 1 2 方案选择 ............................................................. 1 2.1 转炉余热发电系统介绍 ................................................ 1 2.2 烧结环冷机余热电机系统介绍 .......................................... 2 2.2.1 工艺流程 ........................................................ 2 2.2.2工艺设计要求 ..................................................... 2 2.2.3烟气收集系统 ..................................................... 4 2.2.4 烟气循环系统 .................................................... 4 2.2.5余热锅炉 ......................................................... 5 2.3 方案选择 ............................................................ 5 3 发电量估算 ........................................................... 6 3.1烧结余热发电量 ...................................................... 6 3.2转炉余热发电量 ...................................................... 7 4 主要设备表 ........................................................... 7 5 附图 ................................................................. 7 1 1 项目介绍 1 .1 项目名称及内容 名称： 余热发电项目2 台120t转炉+3 台180m2 烧结环冷余热发电工程。 内容： 一期已经建设好1 台120t转炉和1 台180m2 烧结环冷机，二期新建1 台120t转炉和2 台180m2 烧结环冷机。现需要利用2 台转炉高温废气建设2 台余热锅炉生产饱和蒸汽来发电与供汽，利用3 台烧结环冷机废气建设3 台余热锅炉生产过热蒸汽来发电与供汽。 2 方案选择 2.1 转炉余热发电系统介绍 转炉在吹炼过程中，产生大量的高温烟气（1200°C 以上），设置烟道式余热锅炉来生产2.5MPa 的饱和蒸汽。因在整个冶炼周期（38min）内，只有吹炼期...
