余热锅炉施工方案

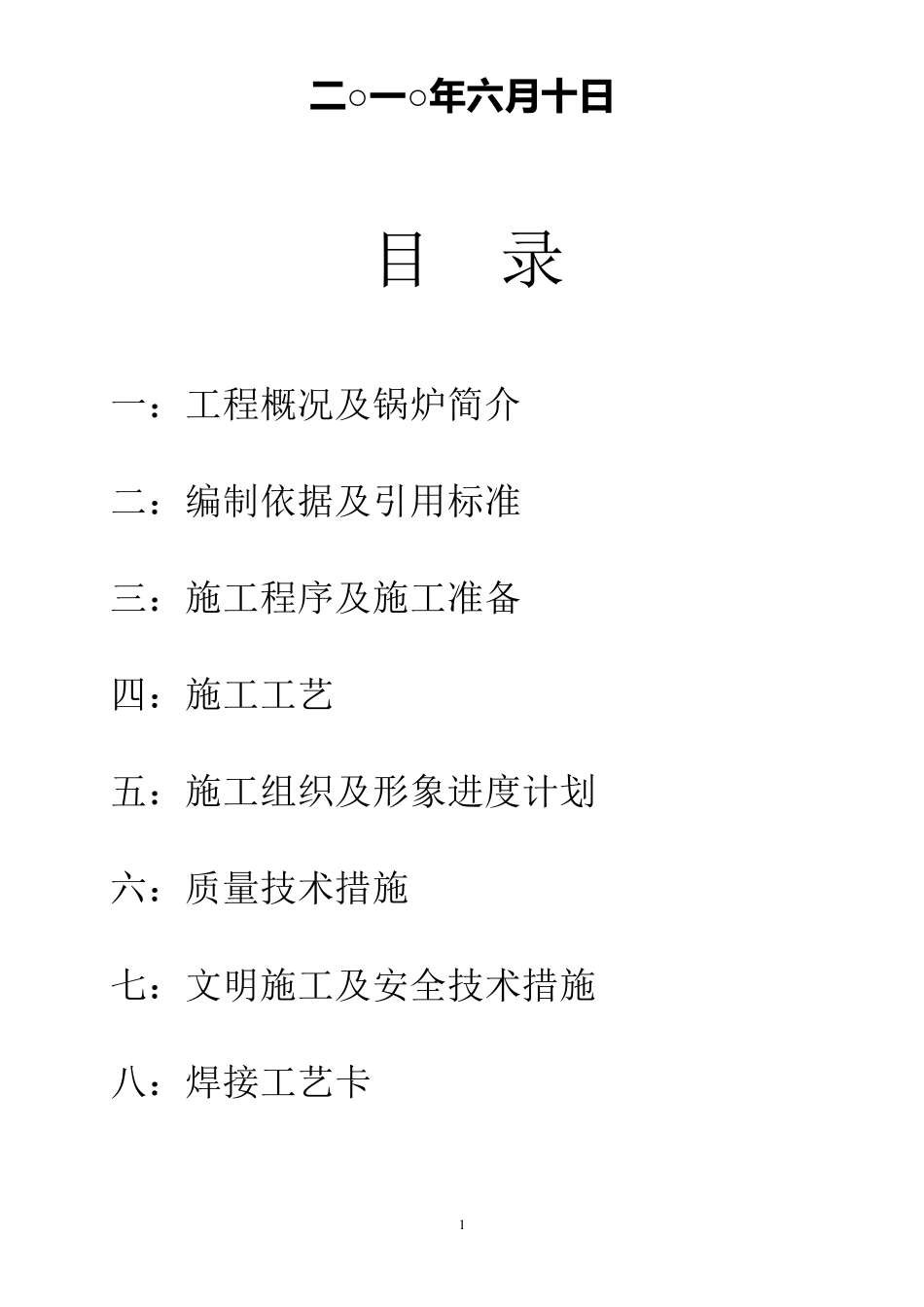

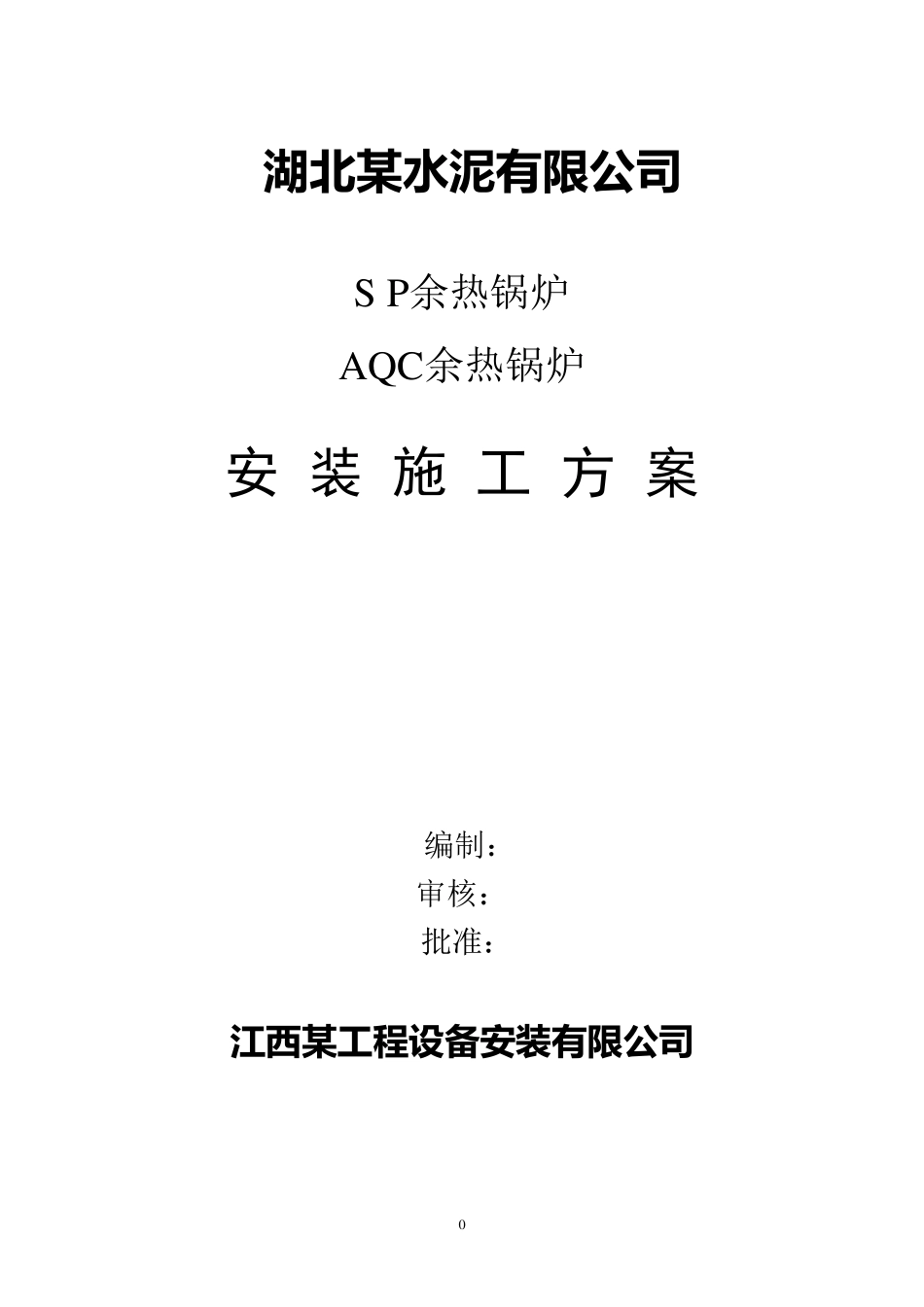

0 湖 北 某 水 泥 有 限 公司 S P余热锅炉 AQC余热锅炉 安 装 施 工 方 案 编制： 审核： 批准： 江西某 工程设备安装有 限 公司 1 二 ○一○年六月十日 目 录 一：工程概况及锅炉简介 二：编制依据及引用标准 三：施工程序及施工准备 四：施工工艺 五：施工组织及形象进度计划 六：质量技术措施 七：文明施工及安全技术措施 八：焊接工艺卡 2 九 ： 安 装 检 验 工 艺 卡 1.工 程 概 况 和 锅 炉 简 介 1.1 工 程 概 况 湖 北 某 水 泥 有 限 公 司 位 于 湖 北 省 武 汉 市 新 洲 区 某 大 道 66号 ， 随 着 企 业 的生 产 需 要 建 设 一 套 余 热 发 电 机 组 ， 即 窑 头 AQC锅 炉 、 窑 尾 SP锅 炉 ， 由 江 西 省某 工 业 设 备 安 装 有 限 公 司 负 责 安 装 。 1.2 锅 炉 简 介 1.2.1 本 系 统 锅 炉 由 日 本 JFE设 计 ， 杭 州 锅 炉 厂 生 产 。 SP锅 炉 为 卧 式 管 群 组锅 炉 ， AQC锅 炉 为 立 式 管 群 组 锅 炉 ， 充 分 利 用 水 泥 生 产 多 余 的 热 量 过 流 热 交换 达 到 生 产 目 的 。 本 锅 炉 为 单 汽 鼓 ， 由 两 组 并 列 管 群 组 布 置 在 封 闭 式 的 烟道 中 .给 水 进 入 管 群 循 环 热 交 换 ,蒸 汽 由 集 箱 输 出 。 1.2.2 SP型 锅 炉 主 要 技 术 参 数 表 表 1 序 号 名 称 单 位 数 据 1 锅 炉 最大 蒸 发 量 kg/h 19133 2 蒸 气出 口压力 Mpa 2.85 3 给 水 温度 ℃ 86 4 进 炉 烟 气温度 ℃ 340 5 排出 烟 气温度 ℃ 250 6 锅 炉 效率 ﹪ 90 AQC型 锅 炉 主 要 参 数 表 序 号 名 称 单 位 数 量 1 锅 炉 最大 蒸 发 量 kg/h 14986 2 蒸 气压力 Mpa 2.85 3 给 水 温度 ℃ 86 4 进 烟 温度 ℃ 333 3 5 排烟温度 ℃ 114 6 锅炉热效率 ﹪ 90 AQC锅炉座落在旋窑头冷却机旁，主要受热面由杭州锅炉厂生产。充分利用窑头部的余热达到锅炉的生产目的。本锅炉为单气鼓，由并列两组管群组卧置在封闭式的烟道中，经热交换产生蒸汽，蒸汽由集箱输出。 2.编制依据及引用标准 2.1锅炉设备图纸及随机文件 2.2由业主提供安装...
