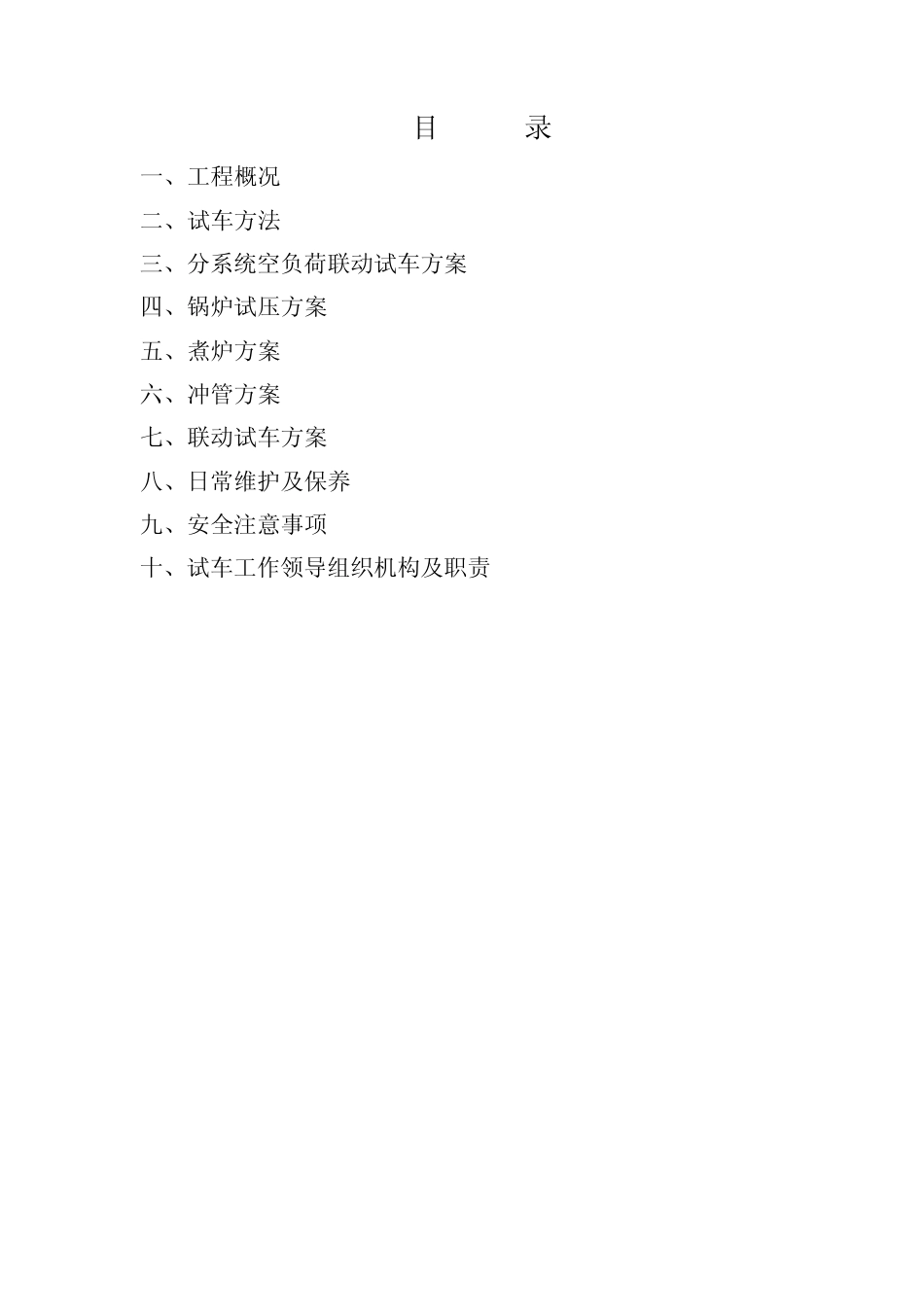

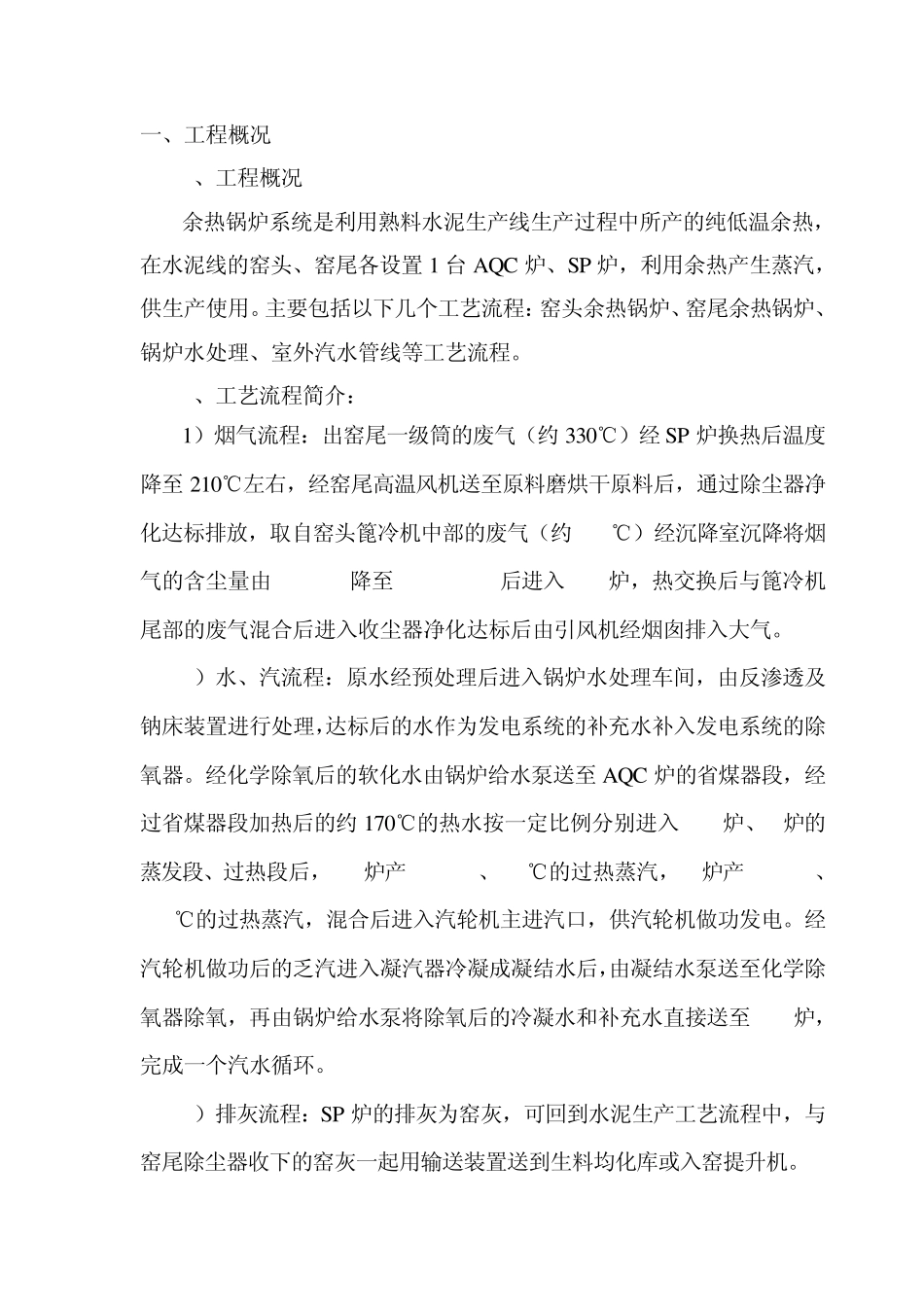

内蒙古鄂尔多斯氯碱化工分公司 2500t/d熟料电石渣制水泥新型干法生产线项目余热锅炉安装工程 联 动 调 试 方 案 单位工程名称: 内蒙古鄂尔多斯氯碱化工分公司2500t/d熟料电石 渣制水泥新型干法生产线项目余热锅炉安装工程 编 制 单 位: 宁夏兴鑫泉环保工程有限公司 编 制 日 期: 2013年1月12日 编 制 人: 闫建鹏 审 核 人: 王雪莉 目 录 一、工程概况 二、试车方法 三、分系统空负荷联动试车方案 四、锅炉试压方案 五、煮炉方案 六、冲管方案 七、联动试车方案 八、日常维护及保养 九、安全注意事项 十、试车工作领导组织机构及职责 一、工程概况 1、工程概况 余热锅炉系统是利用熟料水泥生产线生产过程中所产的纯低温余热,在水泥线的窑头、窑尾各设置1 台AQC 炉、SP 炉,利用余热产生蒸汽,供生产使用。主要包括以下几个工艺流程:窑头余热锅炉、窑尾余热锅炉、锅炉水处理、室外汽水管线等工艺流程。 2、工艺流程简介: 1)烟气流程:出窑尾一级筒的废气(约330℃)经 SP 炉换热后温度降至 210℃左右,经窑尾高温风机送至原料磨烘干原料后,通过除尘器净化达标排放,取自窑头篦冷机中部的废气(约360℃)经沉降室沉降将烟气的含尘量由 50g/Nm3降至 8~10 g/Nm3后进入 AQC炉,热交换后与篦冷机尾部的废气混合后进入收尘器净化达标后由引风机经烟囱排入大气。 2)水、汽流程:原水经预处理后进入锅炉水处理车间,由反渗透及钠床装置进行处理,达标后的水作为发电系统的补充水补入发电系统的除氧器。经化学除氧后的软化水由锅炉给水泵送至 AQC 炉的省煤器段,经过省煤器段加热后的约170℃的热水按一定比例分别进入 AQC炉、SP炉的蒸发段、过热段后,AQC炉产1.1Mpa、330℃的过热蒸汽,SP炉产1.1Mpa、300℃的过热蒸汽,混合后进入汽轮机主进汽口,供汽轮机做功发电。经汽轮机做功后的乏汽进入凝汽器冷凝成凝结水后,由凝结水泵送至化学除氧器除氧,再由锅炉给水泵将除氧后的冷凝水和补充水直接送至 AQC炉,完成一个汽水循环。 3)排灰流程:SP 炉的排灰为窑灰,可回到水泥生产工艺流程中,与窑尾除尘器收下的窑灰一起用输送装置送到生料均化库或入窑提升机。AQC 炉产生的粉尘和窑头收尘器收下的粉尘一起回到熟料输送机进入工艺流程。 4)窑头余热锅炉(AQC 炉):本锅炉采用立式结构,自然循环,单压设计。锅炉本体由省煤器、蒸发器和过热器组成。受热面采用螺旋鳍片管作为受热面...
