作业指导书6——混凝土结构后锚固承载力检验(按JGJ1452013、GB505502010编制)

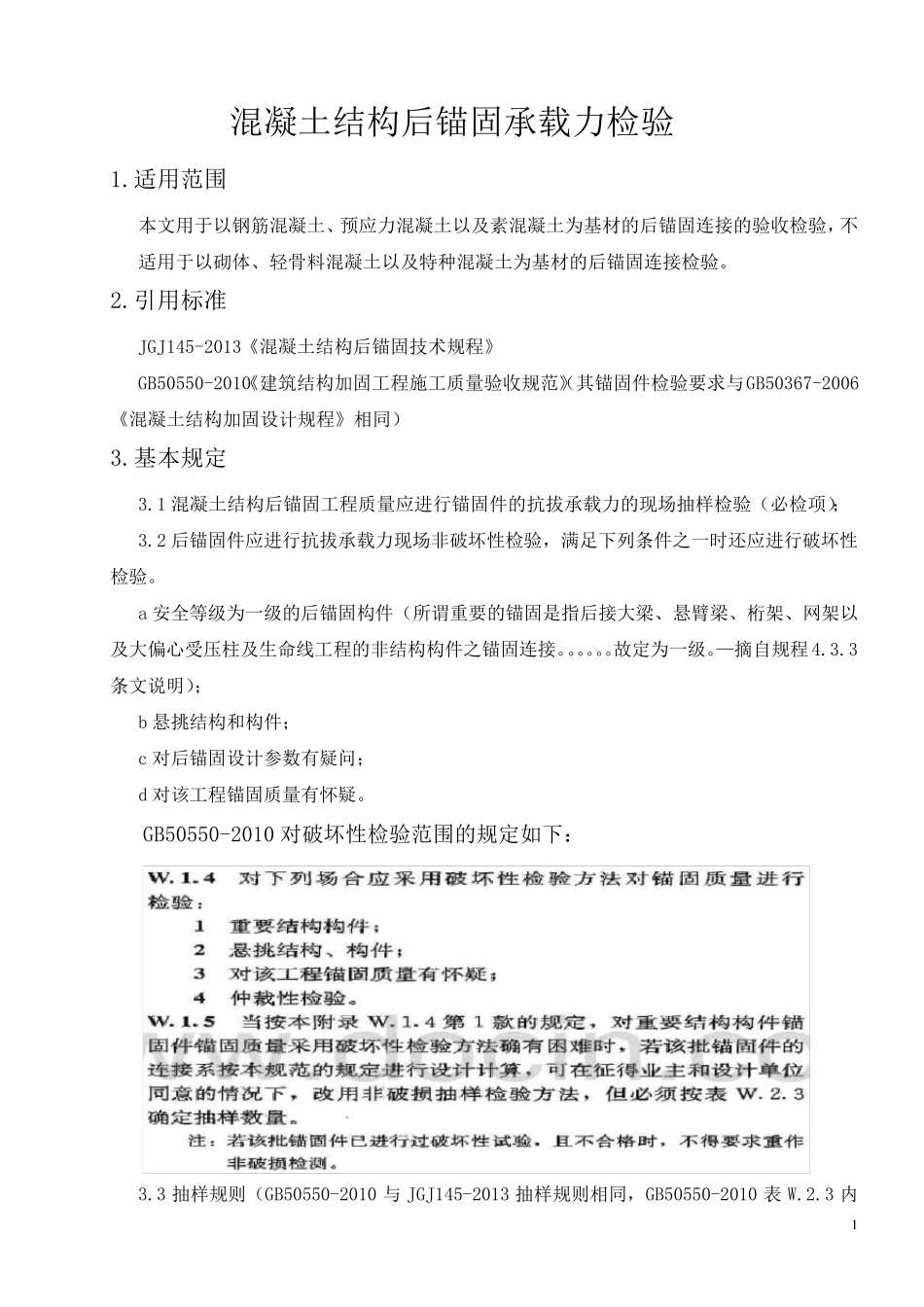

作业指导书6——混凝土结构后锚固承载力检验(按JGJ1452013、GB505502010编制)_第1页
1/7
作业指导书6——混凝土结构后锚固承载力检验(按JGJ1452013、GB505502010编制)_第2页
2/7
作业指导书6——混凝土结构后锚固承载力检验(按JGJ1452013、GB505502010编制)_第3页
3/7
1 混凝土结构后锚固承载力检验 1.适用范围 本文用于以钢筋混凝土、预应力混凝土以及素混凝土为基材的后锚固连接的验收检验,不适用于以砌体、轻骨料混凝土以及特种混凝土为基材的后锚固连接检验。 2.引用标准 JGJ145-2013《混凝土结构后锚固技术规程》 GB50550-2010《建筑结构加固工程施工质量验收规范》(其锚固件检验要求与GB50367-2006《混凝土结构加固设计规程》相同) 3.基本规定 3.1 混凝土结构后锚固工程质量应进行锚固件的抗拔承载力的现场抽样检验(必检项); 3.2 后锚固件应进行抗拔承载力现场非破坏性检验,满足下列条件之一时还应进行破坏性检验。 a 安全等级为一级的后锚固构件(所谓重要的锚固是指后接大梁、悬臂梁、桁架、网架以及大偏心受压柱及生命线工程的非结构构件之锚固连接。。。。。。故定为一级。—摘自规程4.3.3条文说明); b 悬挑结构和构件; c 对后锚固设计参数有疑问; d 对该工程锚固质量有怀疑。 GB50550-2010 对破坏性检验范围的规定如下: 3.3 抽样规则(GB50550-2010 与JGJ145-2013 抽样规则相同,GB50550-2010 表 W.2.3 内 2 容与JGJ145-2013 中表C.2.3 也相同) 3.3.1 锚栓非破损抽样: a.锚固承载力现场非破坏性检验可采用随机抽样办法取样,应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同部位的同类构件为一个检验批,并应从每一检验批所含的锚固件中进行抽样。 b.对重要结构构件及生命线工程非结构构件,数量应按规程表C.2.3(附后)抽取。(生命线工程是指维系城镇与区域经济、社会功能的基础设施与工程系统。主要包括:交通系统、供(排)水系统、燃气系统、输油系统、电力系统、通讯系统、水利工程等工程系统。--摘自 GB/T24336-2009)。 规程表C.2.3 检验批锚栓总数 100 500 1000 2500 5000 按检验批锚栓总数计算的最小抽样量 20% 且 不少于 5 件 10% 7% 4% 3% 注:当锚栓总数介于两栏数量之间时,可按线性内插法确定抽样数量。 C.对一般结构构件,应取重要结构构件抽样数量的50%且不少于 5 件进行检验。 d.对非生命线工程的非结构构件,按每一检验批锚固件总数的0.1%,且不少于 5 件检验。 3.3.2 植筋非破损检验抽样 a.对重要结构构件及生命线工程非结构构件,应取每一检验批植筋总数的 3%且不少于 5件检验。 b.对一般结构构件,应取每一检验批植筋总数的 1%且不少于 3 件检验。 C.对非生命线...
