作业指导书——回弹法检测混凝土抗压强度(按JGJT232011编制)

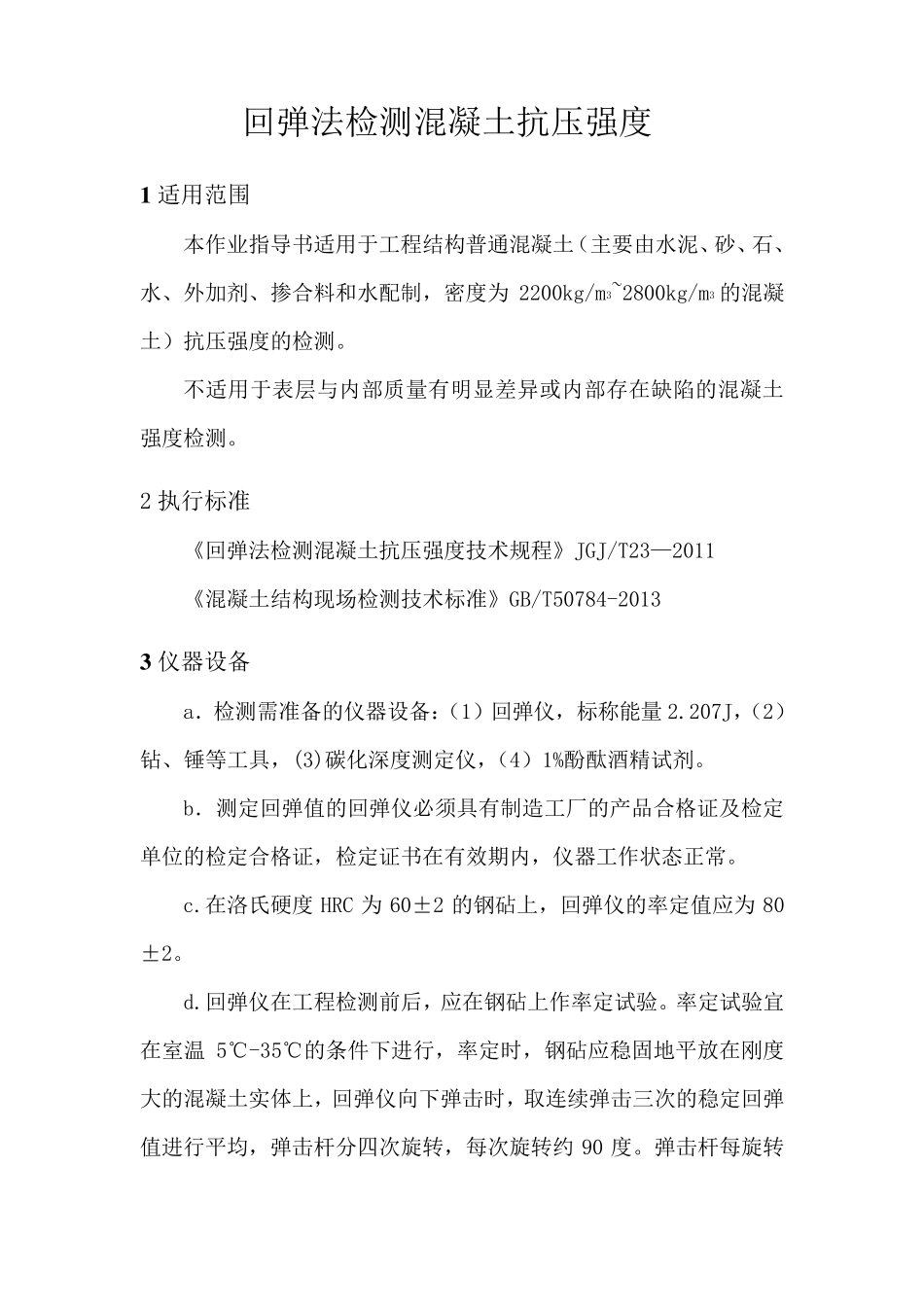

作业指导书——回弹法检测混凝土抗压强度(按JGJT232011编制)_第1页
1/8

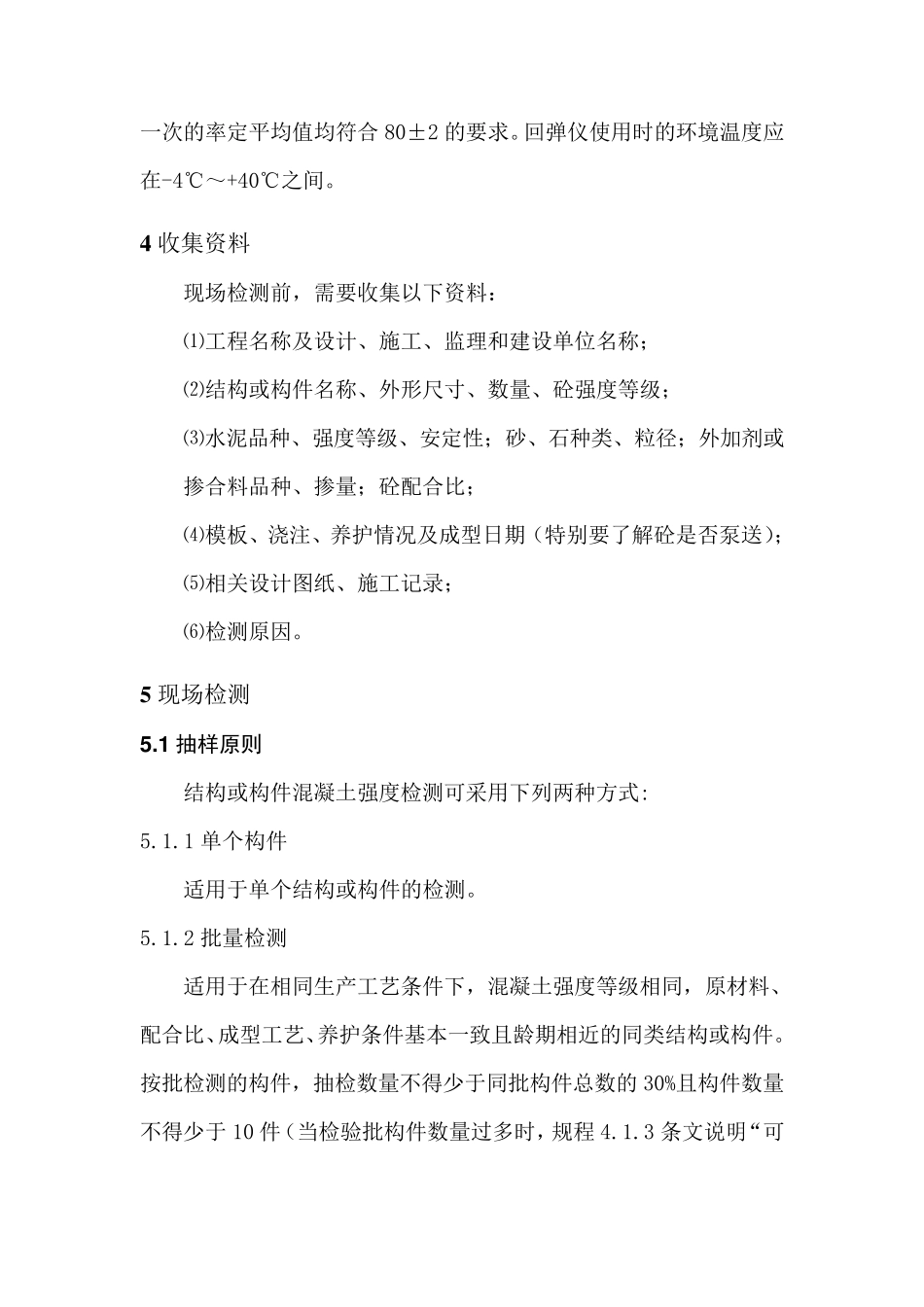

作业指导书——回弹法检测混凝土抗压强度(按JGJT232011编制)_第2页
2/8
作业指导书——回弹法检测混凝土抗压强度(按JGJT232011编制)_第3页
3/8
回弹法检测混凝土抗压强度 1 适用范围 本作业指导书适用于工程结构普通混凝土(主要由水泥、砂、石、水、外加剂、掺合料和水配制,密度为2200kg/m3~2800kg/m3 的混凝土)抗压强度的检测。 不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。 2 执行标准 《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011 《混凝土结构现场检测技术标准》GB/T50784-2013 3 仪器设备 a.检测需准备的仪器设备:(1)回弹仪,标称能量2.207J,(2)钻、锤等工具,(3)碳化深度测定仪,(4)1%酚酞酒精试剂。 b.测定回弹值的回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证,检定证书在有效期内,仪器工作状态正常。 c.在洛氏硬度HRC 为60±2 的钢砧上,回弹仪的率定值应为80±2。 d.回弹仪在工程检测前后,应在钢砧上作率定试验。率定试验宜在室温5℃-35℃的条件下进行,率定时,钢砧应稳固地平放在刚度大的混凝土实体上,回弹仪向下弹击时,取连续弹击三次的稳定回弹值进行平均 ,弹击杆 分 四 次旋 转 ,每 次旋 转 约90 度。弹击杆 每 旋 转一次的率定平均值均符合80±2 的要求。回弹仪使用时的环境温度应在-4℃~+40℃之间。 4 收集资料 现场检测前,需要收集以下资料: ⑴工程名称及设计、施工、监理和建设单位名称; ⑵结构或构件名称、外形尺寸、数量、砼强度等级; ⑶水泥品种、强度等级、安定性;砂、石种类、粒径;外加剂或 掺合料品种、掺量;砼配合比; ⑷模板、浇注、养护情况及成型日期(特别要了解砼是否泵送); ⑸相关设计图纸、施工记录; ⑹检测原因。 5 现场检测 5 .1 抽样原则 结构或构件混凝土强度检测可采用下列两种方式: 5.1.1 单个构件 适用于单个结构或构件的检测。 5.1.2 批量检测 适用于在相同生产工艺条件下,混凝土强度等级相同,原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件。按批检测的构件,抽检数量不得少于同批构件总数的30%且构件数量不得少于10 件(当检验批构件数量过多 时,规 程 4.1.3 条文 说 明 “ 可根据《建筑结构检测技术标准》GB/T50344 进行适当调整”)。抽检构件时,应随机抽取并使所选构件具有代表性。 5 .2 测区数量 每一结构或构件测区数不应少于10 个,对某一方向尺寸小于4.5m 且另一方向尺寸小于0.3m 的构件,其测区数量可适当减少但不应少于5 个。 5 .3 测区布置 a.相...
