作业指导书——结构实体钢筋保护层厚度及间距检验(按GB502042015编制)

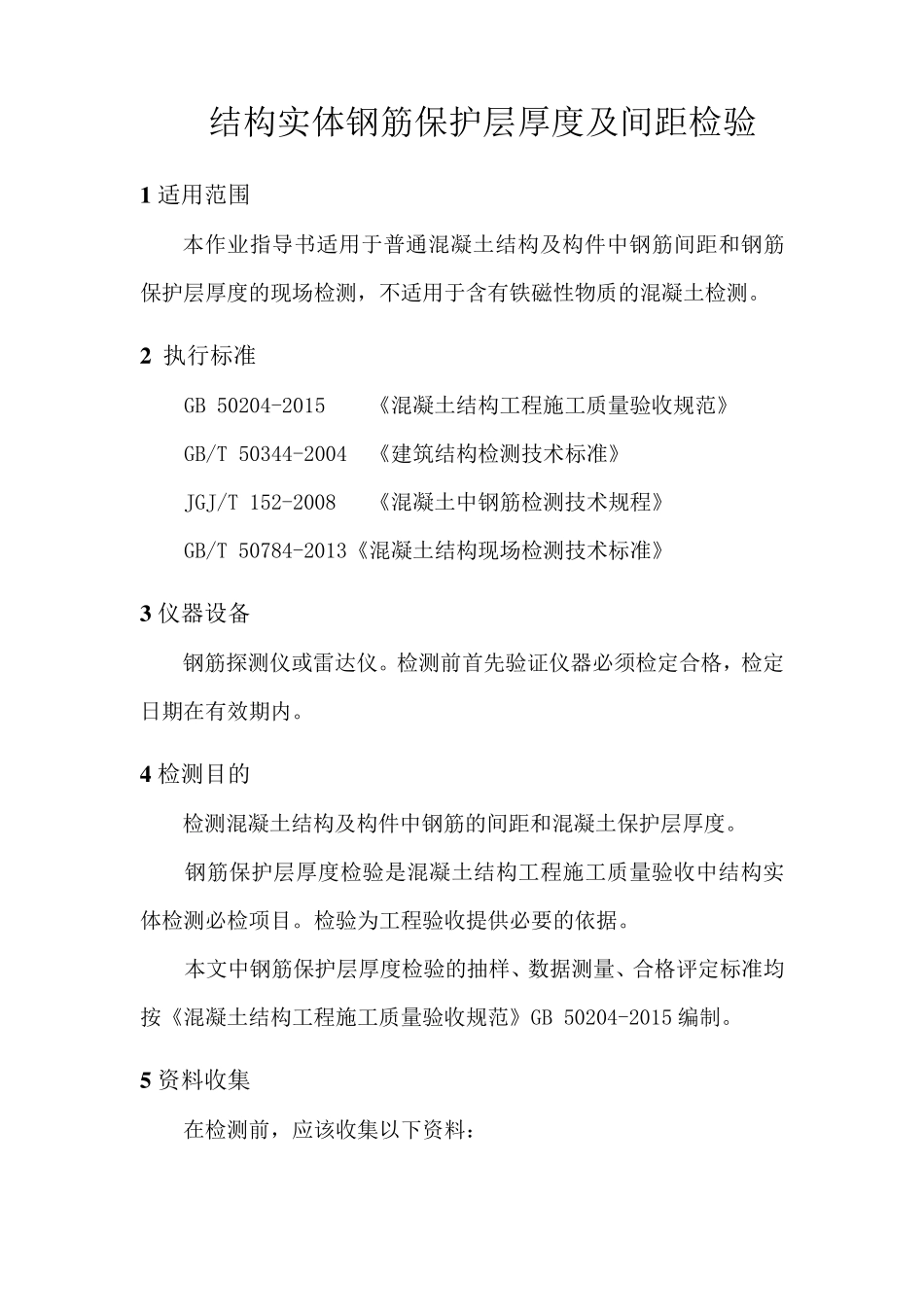

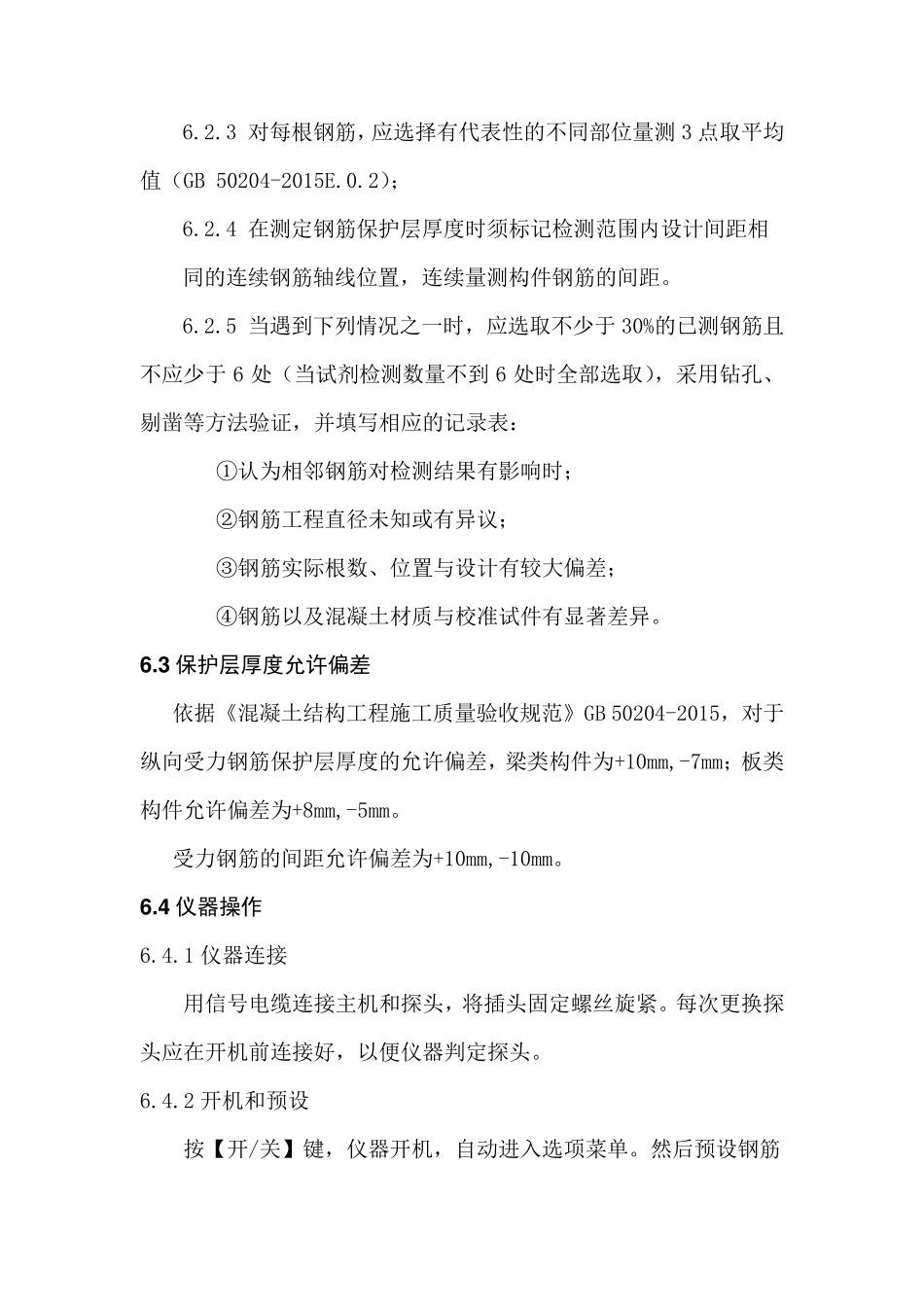

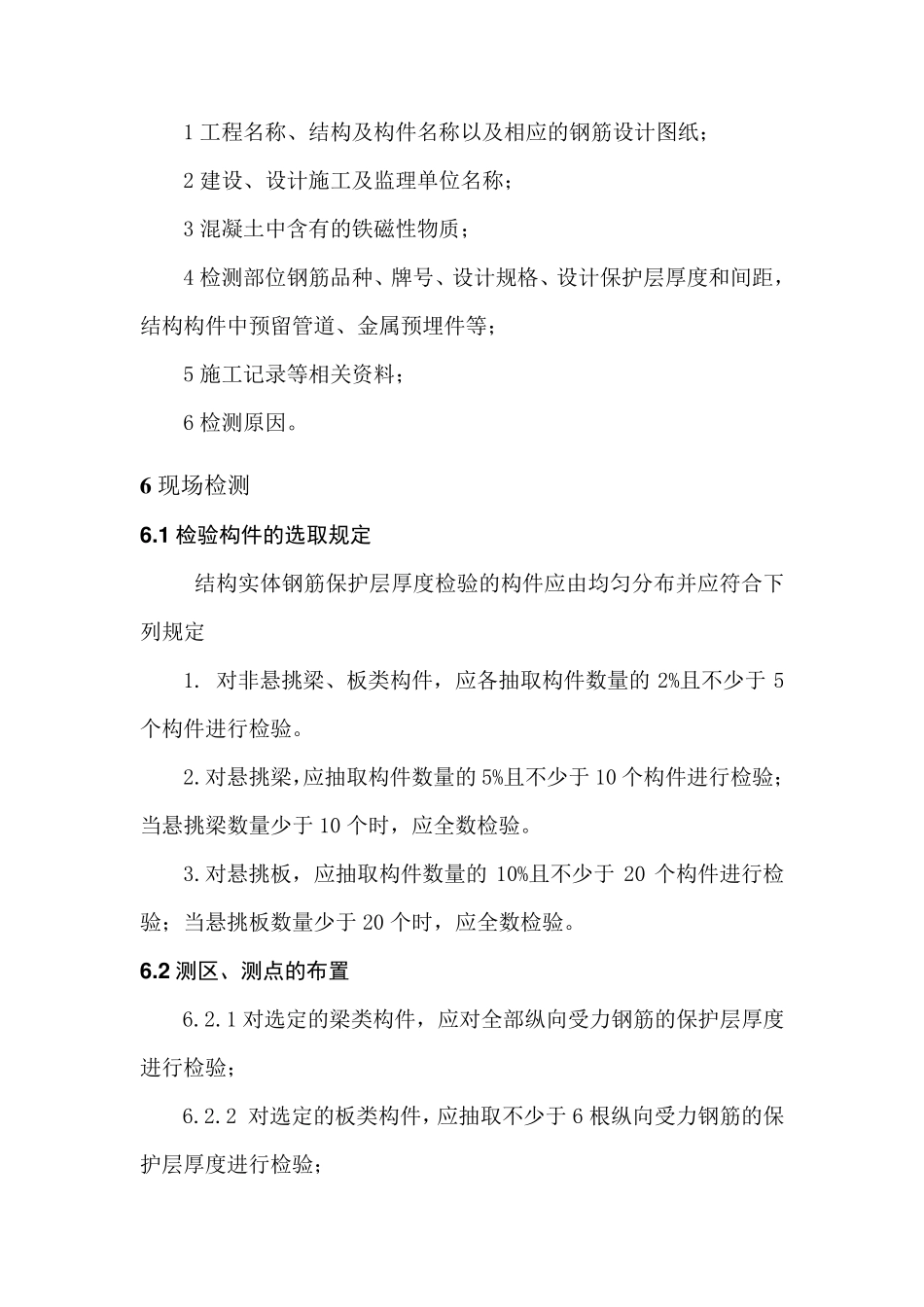

结构实体钢筋保护层厚度及间距检验 1 适用范围 本作业指导书适用于普通混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测，不适用于含有铁磁性物质的混凝土检测。 2 执行标准 GB 50204-2015 《混凝土结构工程施工质量验收规范》 GB/T 50344-2004 《建筑结构检测技术标准》 JGJ/T 152-2008 《混凝土中钢筋检测技术规程》 GB/T 50784-2013《混凝土结构现场检测技术标准》 3 仪器设备 钢筋探测仪或雷达仪。检测前首先验证仪器必须检定合格，检定日期在有效期内。 4 检测目的 检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。 钢筋保护层厚度检验是混凝土结构工程施工质量验收中结构实体检测必检项目。检验为工程验收提供必要的依据。 本文中钢筋保护层厚度检验的抽样、数据测量、合格评定标准均按《混凝土结构工程施工质量验收规范》GB 50204-2015 编制。 5 资料收集 在检测前，应该收集以下资料： 1 工程名称、结构及构件名称以及相应的钢筋设计图纸； 2 建设、设计施工及监理单位名称； 3 混凝土中含有的铁磁性物质； 4 检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等； 5 施工记录等相关资料； 6 检测原因。 6 现场检测 6 .1 检验构件的选取规定 结构实体钢筋保护层厚度检验的构件应由均匀分布并应符合下列规定 1. 对非悬挑梁、板类构件，应各抽取构件数量的 2%且不少于 5个构件进行检验。 2.对悬挑梁，应抽取构件数量的 5%且不少于 10 个构件进行检验；当悬挑梁数量少于 10 个时，应全数检验。 3.对悬挑板，应抽取构件数量的 10%且不少于 20 个构件进行检验；当悬挑板数量少于 20 个时，应全数检验。 6 .2 测区、测点的布置 6.2.1 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验； 6.2.2 对选定的板类构件，应抽取不少于 6 根纵向受力钢筋的保护层厚度进行检验； 6.2.3 对每根钢筋，应选择有代表性的不同部位量测3 点取平均值（GB 50204-2015E.0.2）； 6.2.4 在测定钢筋保护层厚度时须标记检测范围内设计间距相 同的连续钢筋轴线位置，连续量测构件钢筋的间距。 6.2.5 当遇到下列情况之一时，应选取不少于30%的已测钢筋且不应少于6 处（当试剂检测数量不到6 处时全部选取），采用钻孔、剔凿等方法验证，并填写相应的记录表： ①认为相邻钢筋对检测结果有影响时； ②钢筋工程直径未...
