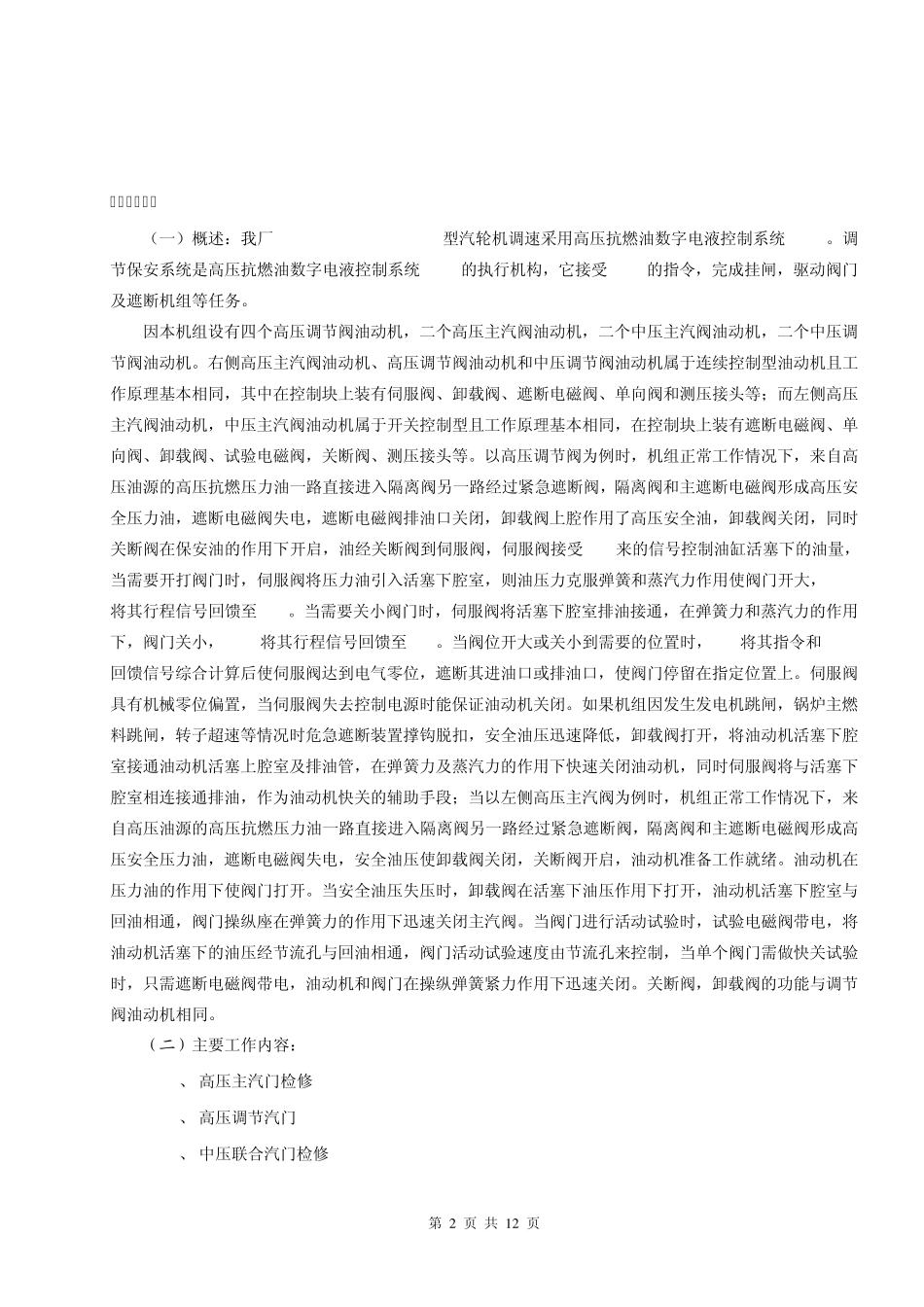

第 1 页 共 1 2 页 #2 机组A 级检修汽轮机调速部分检修 作业指导书 批准： 复审： 初审： 编写： 2010 年 3 月 5 日 第 2 页 共 1 2 页 一、项目概述 （一）概述：我厂NZK600-16.7/538/538型汽轮机调速采用高压抗燃油数字电液控制系统(DEH)。调节保安系统是高压抗燃油数字电液控制系统(DEH)的执行机构，它接受DEH的指令，完成挂闸，驱动阀门及遮断机组等任务。 因本机组设有四个高压调节阀油动机，二个高压主汽阀油动机，二个中压主汽阀油动机，二个中压调节阀油动机。右侧高压主汽阀油动机、高压调节阀油动机和中压调节阀油动机属于连续控制型油动机且工作原理基本相同，其中在控制块上装有伺服阀、卸载阀、遮断电磁阀、单向阀和测压接头等；而左侧高压主汽阀油动机，中压主汽阀油动机属于开关控制型且工作原理基本相同，在控制块上装有遮断电磁阀、单向阀、卸载阀、试验电磁阀，关断阀、测压接头等。以高压调节阀为例时，机组正常工作情况下，来自高压油源的高压抗燃压力油一路直接进入隔离阀另一路经过紧急遮断阀，隔离阀和主遮断电磁阀形成高压安全压力油，遮断电磁阀失电，遮断电磁阀排油口关闭，卸载阀上腔作用了高压安全油，卸载阀关闭，同时关断阀在保安油的作用下开启，油经关断阀到伺服阀，伺服阀接受DEH来的信号控制油缸活塞下的油量，当需要开打阀门时，伺服阀将压力油引入活塞下腔室，则油压力克服弹簧和蒸汽力作用使阀门开大，LVDT将其行程信号回馈至 DEH。当需要关小阀门时，伺服阀将活塞下腔室排油接通，在弹簧力和蒸汽力的作用下，阀门关小，LVDT将其行程信号回馈至 DEH。当阀位开大或关小到需要的位置时，DEH将其指令和 LVDT回馈信号综合计算后使伺服阀达到电气零位，遮断其进油口或排油口，使阀门停留在指定位置上。伺服阀具有机械零位偏置，当伺服阀失去控制电源时能保证油动机关闭。如果机组因发生发电机跳闸，锅炉主燃料跳闸，转子超速等情况时危急遮断装置撑钩脱扣，安全油压迅速降低，卸载阀打开，将油动机活塞下腔室接通油动机活塞上腔室及排油管，在弹簧力及蒸汽力的作用下快速关闭油动机，同时伺服阀将与活塞下腔室相连接通排油，作为油动机快关的辅助手段；当以左侧高压主汽阀为例时，机组正常工作情况下，来自高压油源的高压抗燃压力油一路直接进入隔离阀另一路经过紧急遮断阀，隔离阀和主遮断电磁阀形成高压安全压力油，遮断电磁阀失电，安全油压使卸载阀关闭，关断阀开启，油动机...
