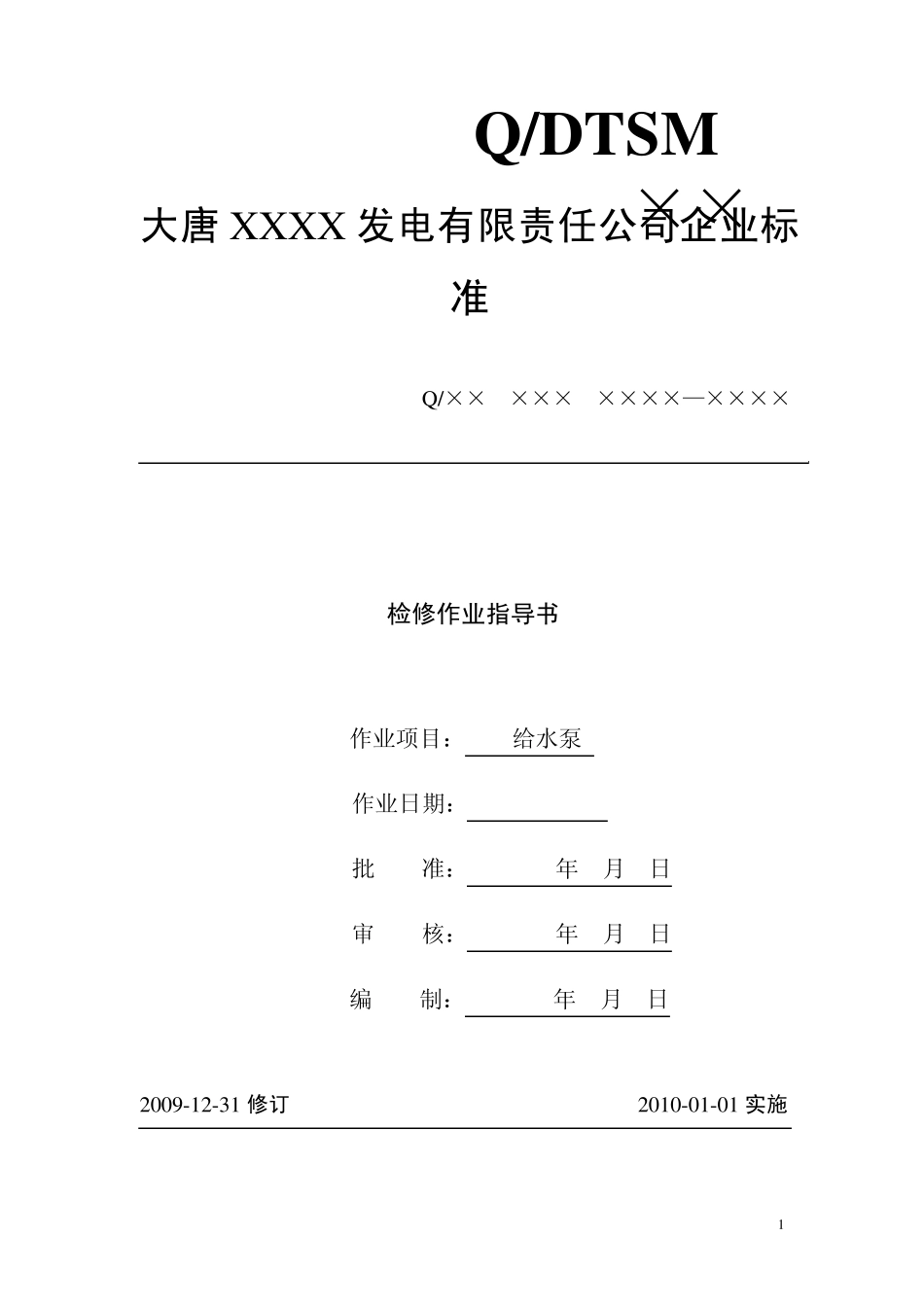

1 大唐X X X X 发电有限责任公司企业标准 Q /×× ××× ××××—×××× 检修作业指导书 作业项目： 给水泵 作业日期： 批 准： XXX X年 X月 X日 审 核： XXX X年 X月 X日 编 制： XXX X年 X月 X日 2009-12-31 修订 2010-01-01 实施 Q/DTSM×× 2 大唐XXXX发电有限责任公司发布 给水泵检修作业指导书 1 目的 1.1规范检修行为，确保给水泵修后达到原设计要求。 1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。 2 范围 适用于上海水泵厂生产的FK5D32LI型水泵标准检修。 3 职责 3.1 工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录，确保记录真实、准确。 3 .2 监护人职责：按安规要求对检修工的安全进行监护。 3 .3 其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。 3 .4 质检员职责：负责项目质量验收、签证。 4 人员资质及配备 4 .1 专责检修工1 名：具有从事水泵专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，熟悉设备结构与工作原理，具备较高的转动机械检修技能的资质或条件。 4 .2 检修工3 名：具有从事水泵专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的转动机械检修技能的资质或条件。 4 .3 其他：行车司机和起重工各 1 名，具有通过厂部组织的安规考试及拥有特种检修上岗资格证的资质或条件。 5 检修内容(或流程) 本给水泵的检修作业内容包括给水泵抽芯包及水泵本身的解体检修。 5.1 给水泵检修的准备工作。 5.2抽出芯包。 5.3芯包解体。 5.4检查、更新和修理及清洗各零部件。 5.5芯包组装。 5.6芯包回装。 5.7小汽轮机与给水泵找中心。 5.8靠背轮检查及装复。 5.9装复各连接管道及仪器仪表。 6 质量标准 6.1导叶紧固蝶形弹簧不变形、无裂纹、所有螺杆无裂纹，螺纹完好、套装松紧适度。 6.2齿轮联轴器齿面啮合均匀，无严重磨损，光洁平整无毛刺。联轴器喷油管清洁畅通。 3 6.3泵壳表面光洁，无裂纹，无吹蚀，各密封面平整无沟槽。叶轮、导叶轮流道光滑，密封环处无严重磨损，叶轮两端面与轴线垂直，平面光洁平整，无吹蚀。泵轴表面光洁无吹蚀、裂纹、丝扣完好。 6.4轴承清洁、无锈垢杂质、轴瓦、推力瓦块合金无夹渣、气孔、凹坑、裂纹、脱胎。 6.5泵轴弯曲度及推力盘...
