佳能PIXMAiP1180喷墨打印机拆解

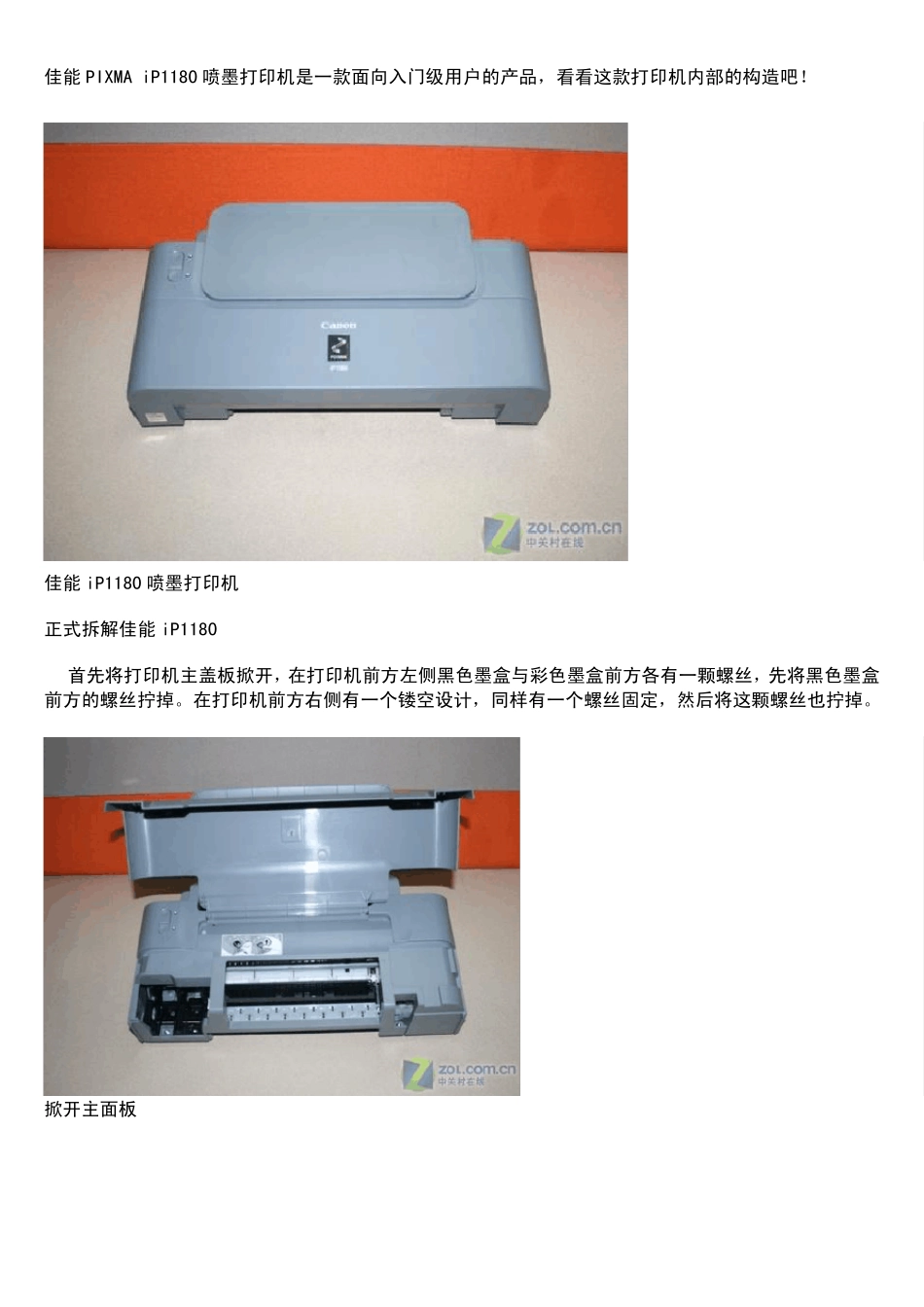

佳能PIXMAiP1180喷墨打印机拆解_第1页
1/7

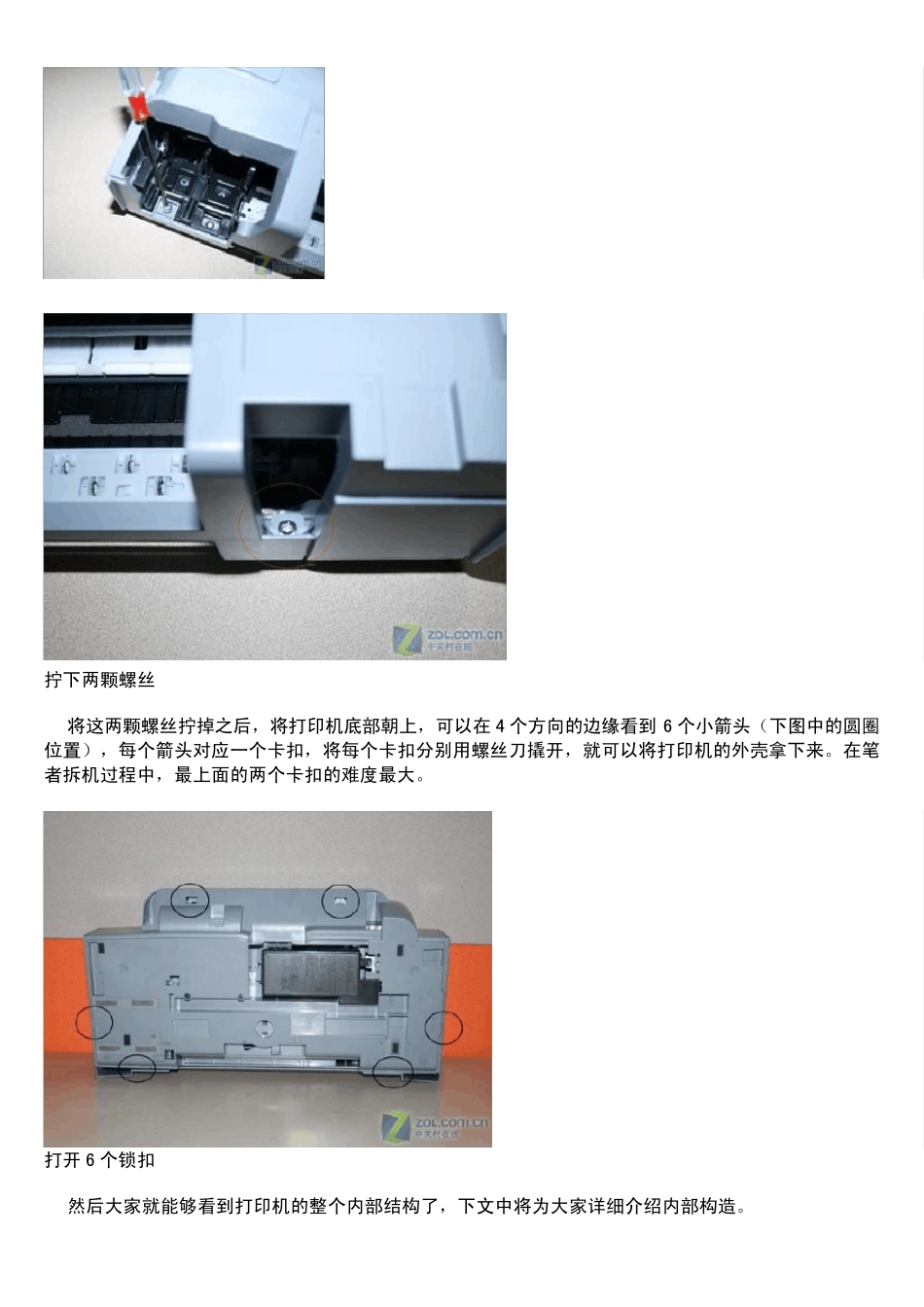

佳能PIXMAiP1180喷墨打印机拆解_第2页
2/7
佳能PIXMAiP1180喷墨打印机拆解_第3页
3/7
佳能 PIXMA iP1180 喷墨打印机是一款面向入门级用户的产品,看看这款打印机内部的构造吧! 佳能 iP1180 喷墨打印机 正式拆解佳能 iP1180 首先将打印机主盖板掀开,在打印机前方左侧黑色墨盒与彩色墨盒前方各有一颗螺丝,先将黑色墨盒前方的螺丝拧掉。在打印机前方右侧有一个镂空设计,同样有一个螺丝固定,然后将这颗螺丝也拧掉。 掀开主面板 拧下两颗螺丝 将这两颗螺丝拧掉之后,将打印机底部朝上,可以在 4 个方向的边缘看到 6 个小箭头(下图中的圆圈位置),每个箭头对应一个卡扣,将每个卡扣分别用螺丝刀撬开,就可以将打印机的外壳拿下来。在笔者拆机过程中,最上面的两个卡扣的难度最大。 打开 6 个锁扣 然后大家就能够看到打印机的整个内部结构了,下文中将为大家详细介绍内部构造。 内部结构细节赏析一 机壳与打印机内部结构 1、在打印机开关位置,设计有一个白色的开关和指示灯装置,可以轻易摘下来。 白色的开关和指示灯装置 2、摘掉白色部件之后,就可以看到一个三颗黑色的控制按钮,旁边有一个马达,称为步进马达,控制墨车皮带在轨道上的滑动,这个马达下方其实还有一个马达,控制走纸轮的转动。 开关按钮与马达 3、USB 接口也设计在三颗控制按钮的电路板上,电路板上标有打印机芯片的型号,还有电容等部件。 USB 接口 电路主板是竖着放 4、在打印机侧部可以看到三个白色的齿轮,可以带动走纸轮等部件。 三个白色的齿轮 打印机侧翼 墨车滑动轨道、光栅、走纸轮 5、在打印机的前方,可以看到墨车滑动轨道、光栅、走纸轮,还可以看到底部黑色的海绵衬,可以打印无边距照片的打印机都有这样的海绵设计。 内部结构细节赏析二 6、顺着墨车轨道,最右侧就是两个黑色废墨仓,表层是海绵垫,底部有导墨管将废墨导向后方的海绵上。 废墨仓海绵垫 7、在打印机进纸盘方向,可以看到走纸的滚轮,大约有 6 厘米长,而高端打印机的走纸轮是贯通式的。 走纸轮 8、从内部结构整体来看,都是由金属结构的支架构成,可以保证在较快的打印速度下比较稳定。 整体金属架结构 9、最后,笔者将机壳扣在机器上,分别将 6 个卡扣按回原位,将两颗螺丝固定好,这样就将这款打印机安装好了。 拆开后背部赏析
