使用CASS方格网计算方量的具体步骤

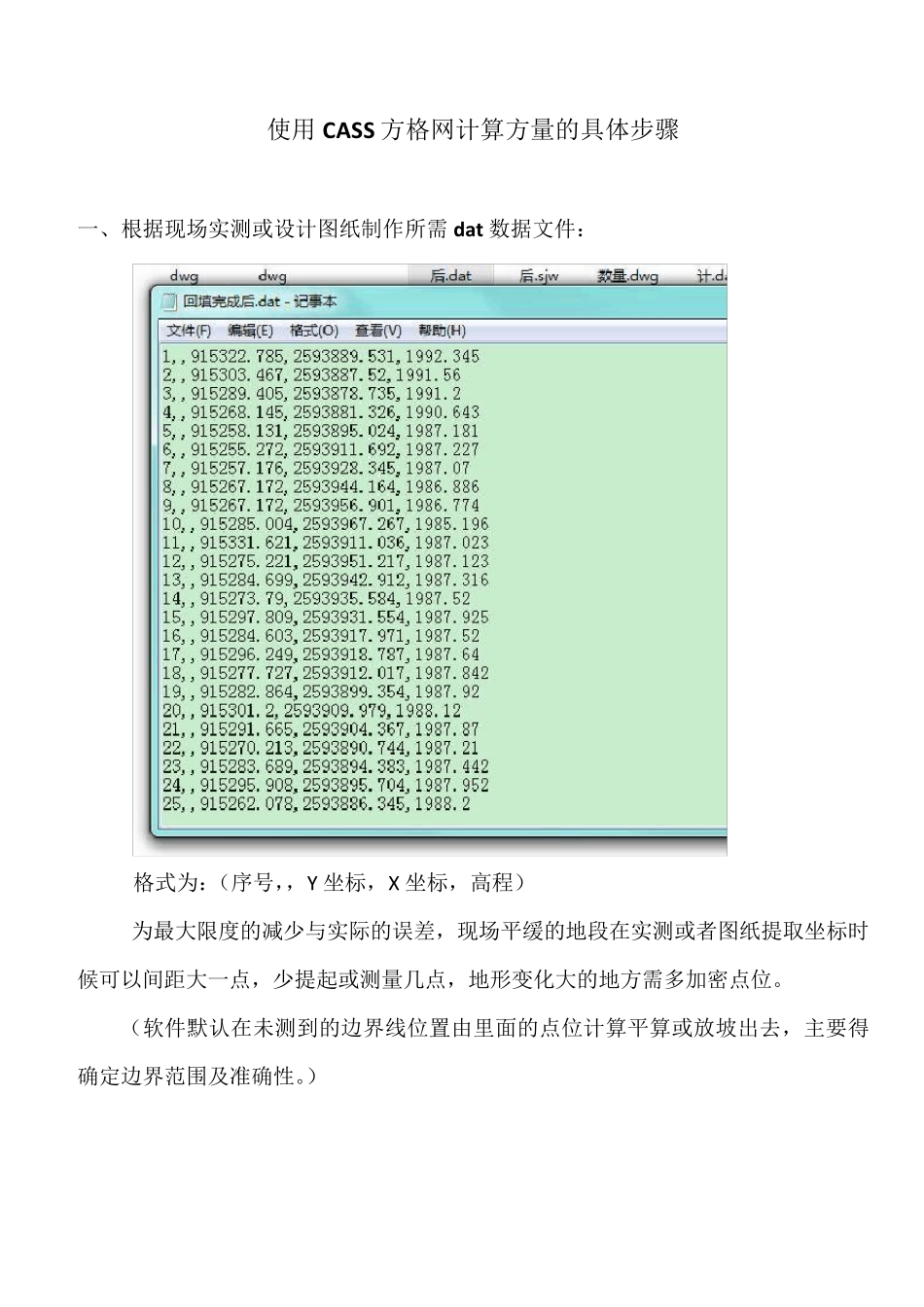

使用CASS方格网计算方量的具体步骤_第1页
1/14

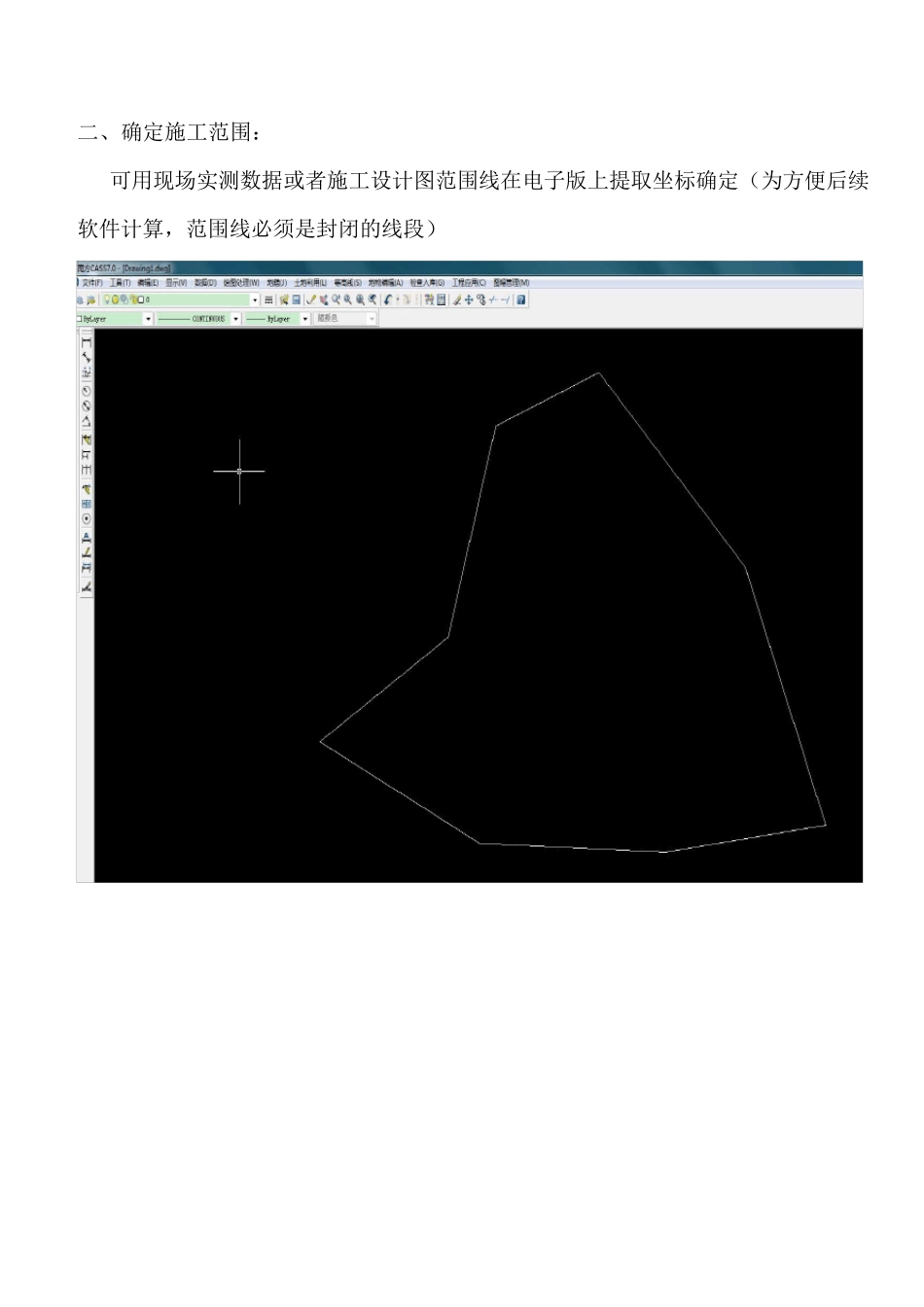

使用CASS方格网计算方量的具体步骤_第2页
2/14

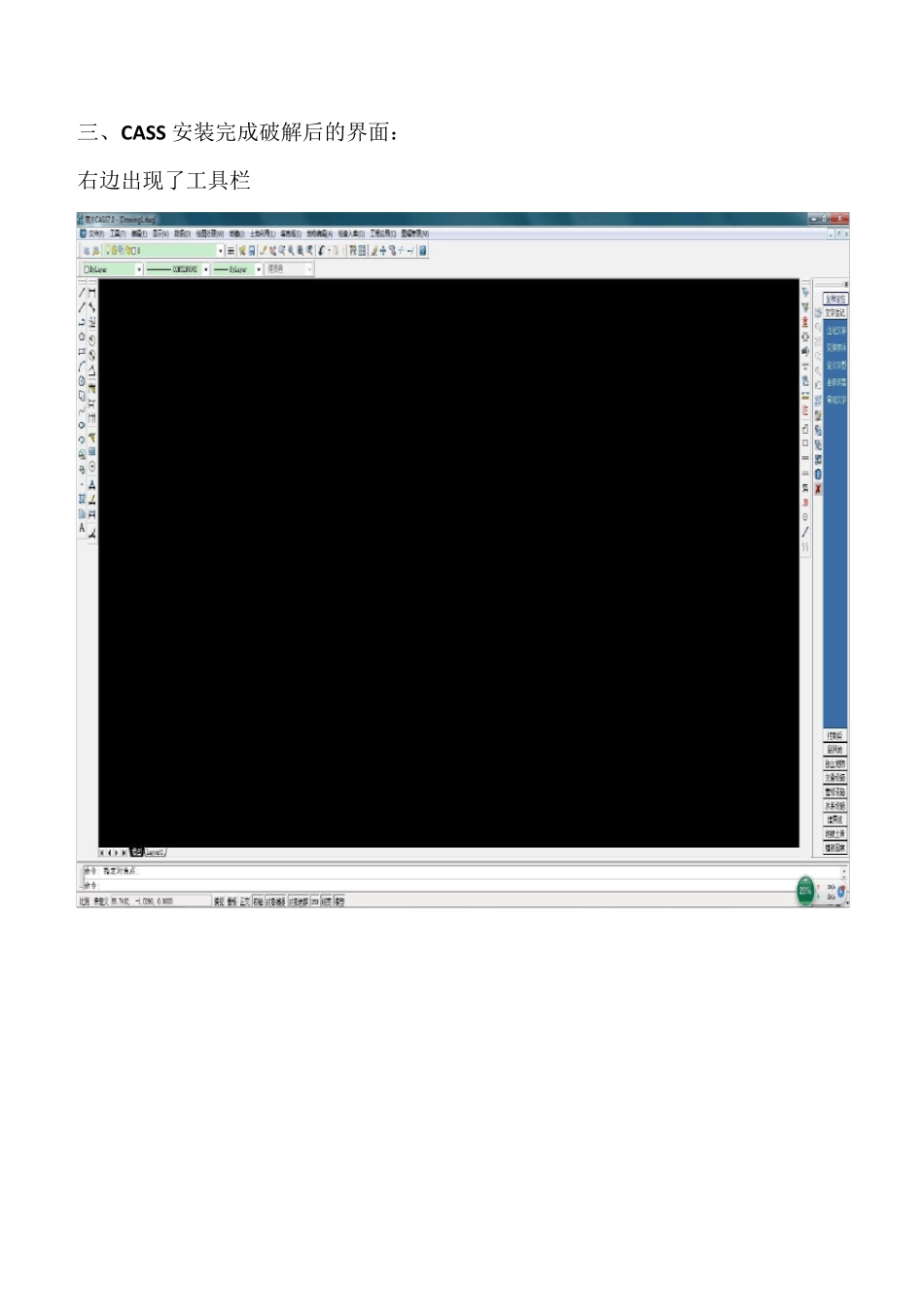

使用CASS方格网计算方量的具体步骤_第3页
3/14
使用CASS 方格网计算方量的具体步骤 一、根据现场实测或设计图纸制作所需 dat数据文件: 格式为:(序号,,Y 坐标,X 坐标,高程) 为最大限度的减少与实际的误差,现场平缓的地段在实测或者图纸提取坐标时候可以间距大一点,少提起或测量几点,地形变化大的地方需多加密点位。 (软件默认在未测到的边界线位置由里面的点位计算平算或放坡出去,主要得确定边界范围及准确性。) 二、确定施工范围: 可用现场实测数据或者施工设计图范围线在电子版上提取坐标确定(为方便后续软件计算,范围线必须是封闭的线段) 三、CASS 安装完成破解后的界面: 右边出现了工具栏 四、检查 dat文件: 用生成的 dat数据文件在软件里面展高程点 五、展点选择数据 dat文件 六:根据dat文件生成的展点图 生成展点图后可和现场或图纸对比一下坐标位置、高程等数据 里面功能较多,也可以根据后面提到的生成三角网文件生成等高线来和实际现场比较。 七、建立 DTM(三角网)数据 八、选择要生成三角网文件的 dat数据文件 确定后会在相应的文件夹下面自动生成后缀为 sjw 的数据文件。 九、选择采用方格网法计算方量: 十、选择刚开始已经画出的边境范围线确定计算范围: 十一、在弹出的对话框分别指定原始地貌 dat 数据、三角网 sjw 数据,并设置方格网计算宽度(方格网计算宽度越小计算越精确): 1、选择原始地貌 dat数据 2、选择已经生成的完成后 sjw 数据 3、计算方格宽度 十二、软件根据提供的数据自动结算出总方量 十三、方格网方量图形解读: 上面黄色数据为软件根据提供的dat 文件计算相邻几点计算得出的原始地貌高程,蓝色为设计(完成后)高程,紫色为高差,中间“T(W)=”为这个方格的计算方量。
