使用HT1632驱动点阵式LED显示屏显示小绿人

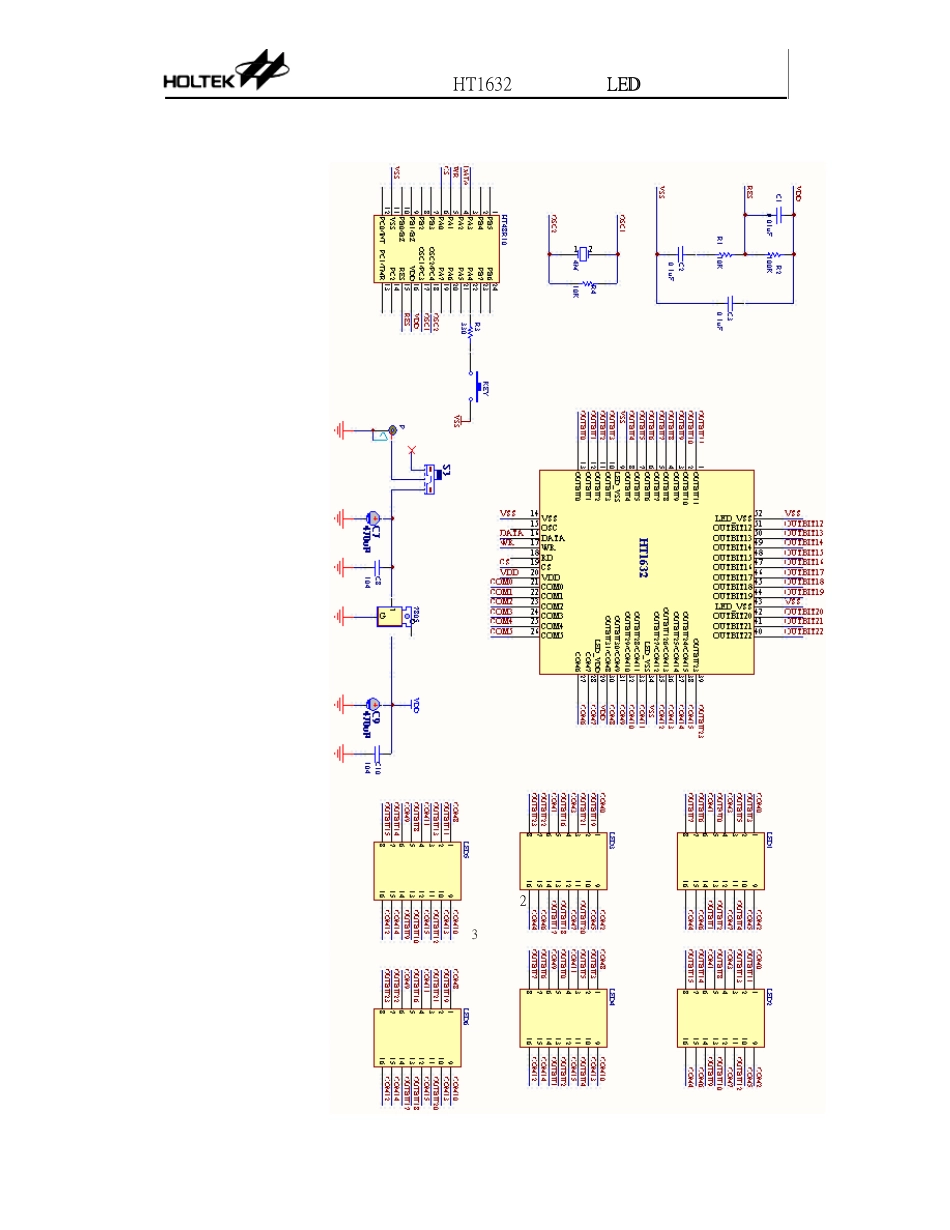

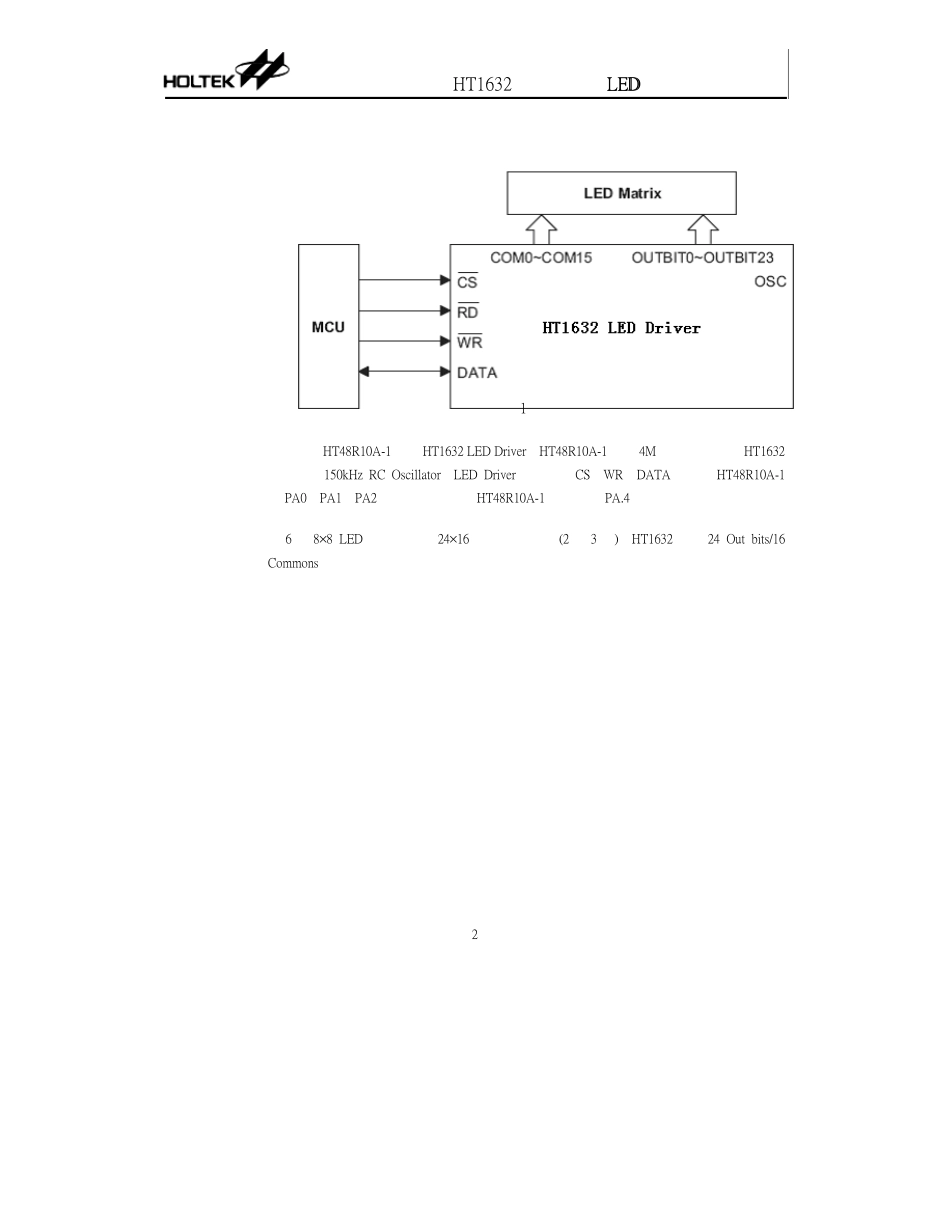

使用 HT1632驱动点阵式LELEDD 显示屏显示小绿人 1使用 HT1632 驱动点阵式 LED 显示屏显示小绿人 文件编码：HA0136HA0136SS 简介 HT1632 是一种 Memory Mapping LED 显示驱动器，它广泛应用在数字时钟、温度计、湿度计等工业仪器仪表显示中。 步行小绿人 Demo Board 是利用 HT1632 驱动由 6 个 8×8LED 点阵块组成的 24×16LED 点阵幕来显示小緑人行走动画。采 HT48R10A-1 为主芯片来控制 HT1632 进行数据传输，HT48R10A-1通过 CS、WR、DATA 三根线数据写入 HT1632。 HT1632 有两种显示方式：24 Out bits/16 Commons & 32 Out bits/8 Commons，此设计采用 24 Out bits/16 Commons 显示方式。 步行小绿人由 10 幅不同姿势的画面来完成一个走路动作。按键用来改变小绿人动作状态。 HT1632 的基本特征 • HT1632 工作电压：2.4V~5.5V • 两种显示方式 (32 Out bits/8 Commons 或 24 Out bits/16 Commons) • 内建显示 RAM (若选 32 Out bits/8 Commons 显示方式，显示 RAM 为 64×4bit； 若选 24 Out bits/16 Commons 显示方式，显示 RAM 为 96×4bit) • 16 级 PWM 亮度控制 • 内建 256K RC 振荡器 • 与 MCU 接口为串行接口方式 • 与 MCU 通讯有命令指令和数据指令 • Common 线可选为 N-MOS Open drain 输出驱动或 P-MOS Open drain 输出驱动 使用 HT1632驱动点阵式LELEDD 显示屏显示小绿人 2硬件方块图 图 1 主芯片为 HT48R10A-1 控制 HT1632 LED Driver。 HT48R10A-1 采用 4M 外部晶体振荡，HT1632采用内部 150kHz RC Oscillator。LED Driver 的信号线 CS、WR、DATA 分别与 HT48R10A-1的 PA0、PA1、PA2 相连接，主芯片 HT48R10A-1 一按键与 PA.4 相连。 由 6 个 8×8 LED 点阵块组成 24×16 大小的显示屏 (2 列 3 排)，HT1632 采用 24 Out bits/16 Commons 显示方式。 使用 HT1632驱动点阵式LELEDD 显示屏显示小绿人 3硬件电路说明 图 2 使用 HT1632驱动点阵式LELEDD 显示屏显示小绿人 4电源输入电压为 DC 9V，经过 7805 稳压，输出电压为 5V。C7、C8、C9、C10 为滤波电容。 此次设计 HT1632 采用内部 RC 振荡电路，振荡频率为 150kHz。 主芯片 HT48R10A-1 采用外部 4MHz晶振。C1、C2、C3、R1、R2 组成 HT48R10A-1 的复位电路。 LED ...
